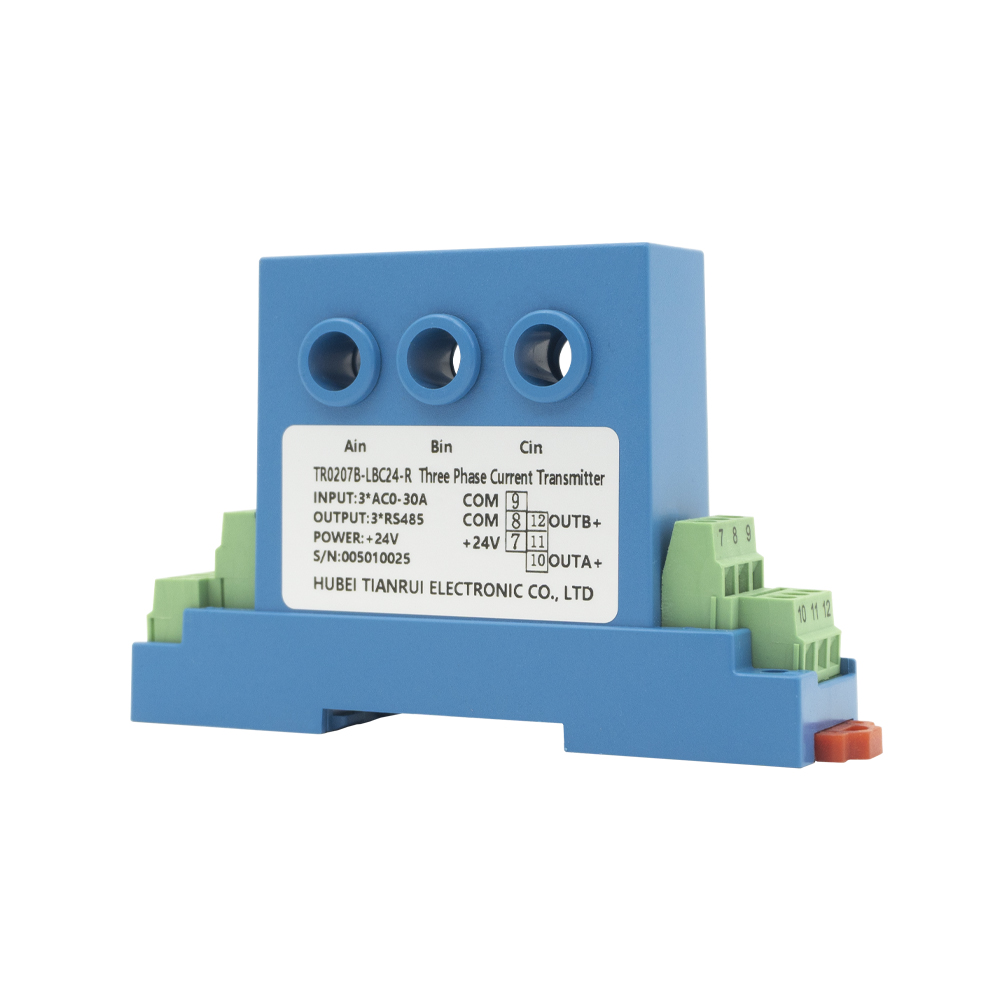

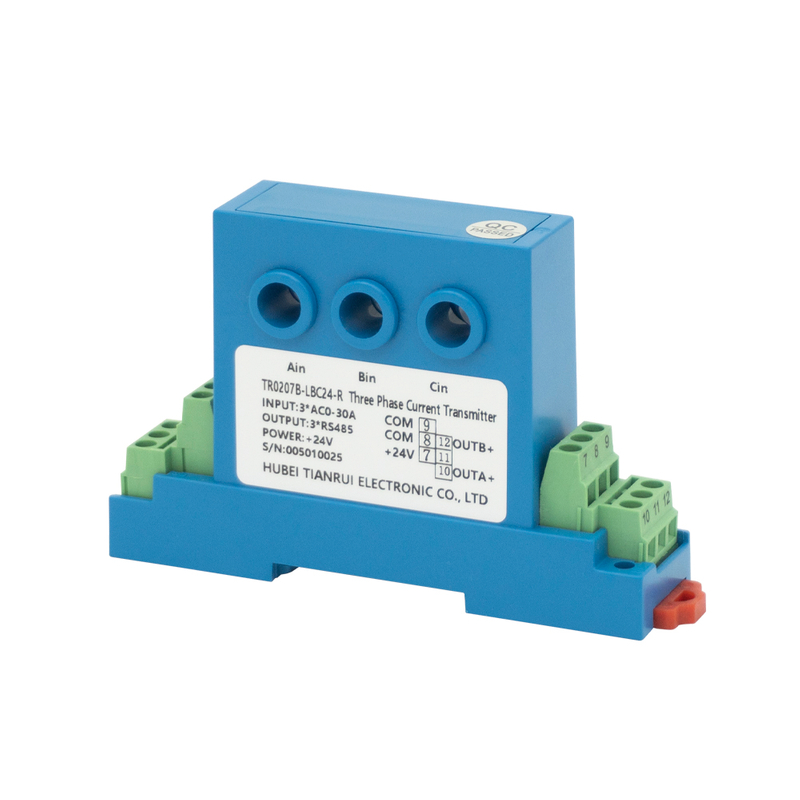

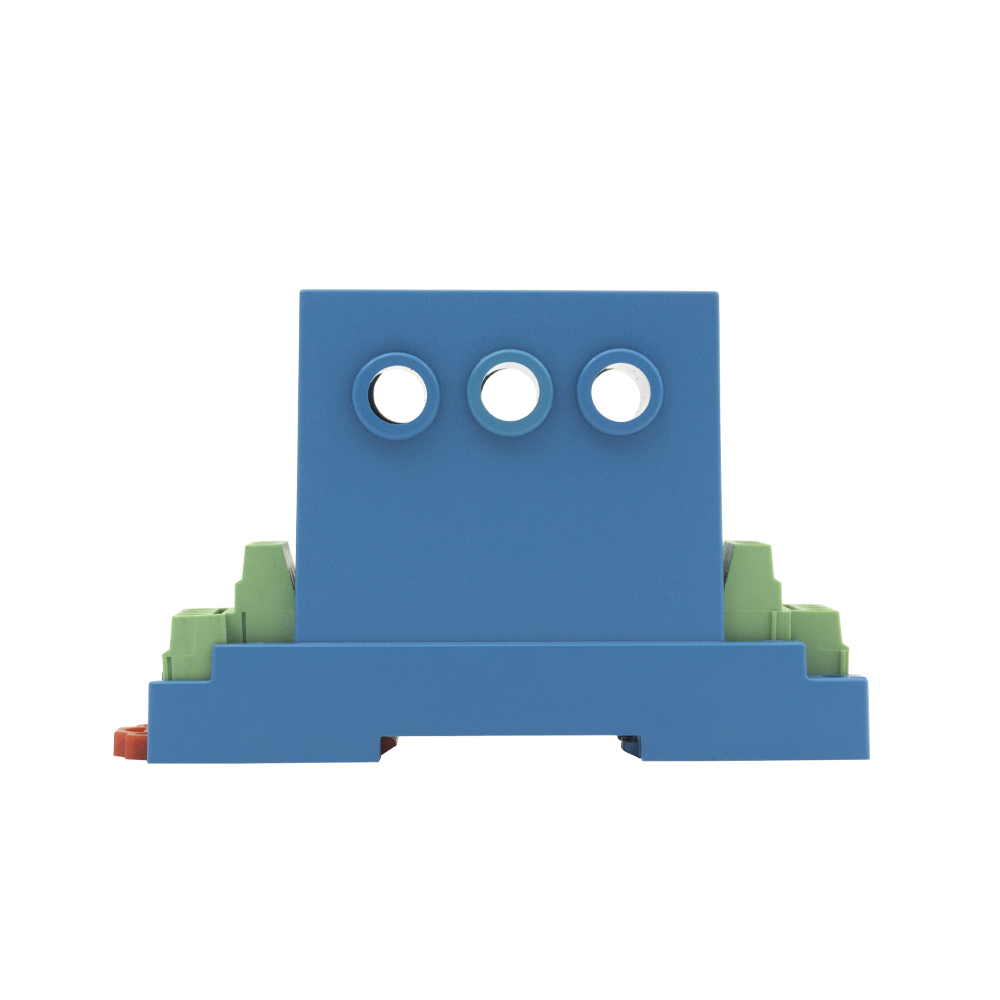

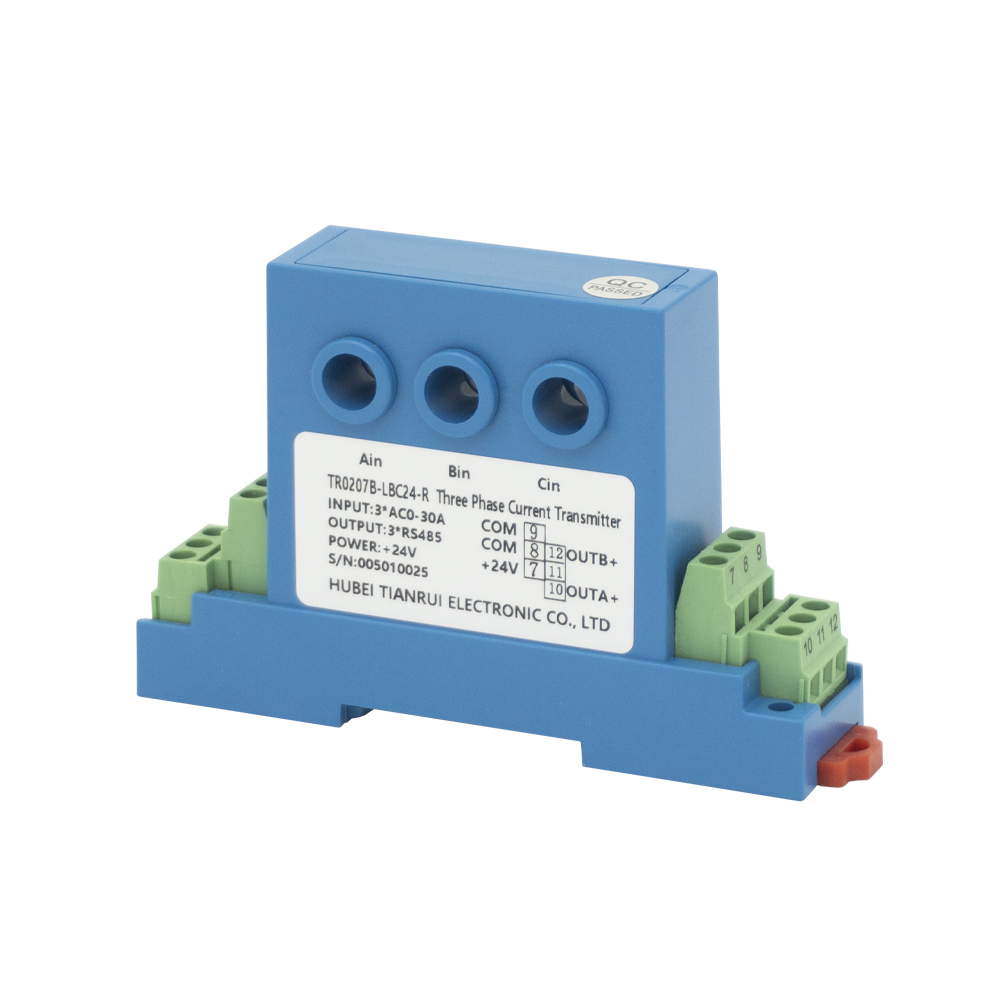

TR0207B-LBC24-R
TR
Descripción general del producto
Un transductor de corriente es un dispositivo esencial diseñado para medir la corriente eléctrica y convertirla en una señal de salida precisa y estandarizada que los sistemas de monitoreo y control puedan leer fácilmente. Garantiza una detección de corriente precisa, estable y en tiempo real, lo que ayuda a mejorar la seguridad, la eficiencia y el rendimiento del sistema. Con alta precisión, fuerte aislamiento eléctrico y respuesta rápida, los transductores de corriente son adecuados para aplicaciones de CA y CC. Se utilizan ampliamente en automatización industrial, unidades de distribución de energía, sistemas de energía renovable, monitoreo de motores y plataformas de gestión de energía. Con un rendimiento confiable y una fácil integración en PLC, medidores y equipos de adquisición de datos, los transductores de corriente desempeñan un papel fundamental en la medición y el control eléctricos modernos.
Características del producto
Alta precisión de medición y salida estable
Fuerte aislamiento eléctrico para mayor seguridad
Respuesta rápida para cambios dinámicos de corriente.
Amplia compatibilidad con sistemas AC y DC
Aplicaciones
Sistemas de automatización y control industrial.
Distribución de energía y cuadros eléctricos.
Monitoreo de energías renovables, como la solar y la eólica.
Protección de motores, equipos HVAC y gestión de energía.
Datos técnicos
| Parámetros eléctricos | Entrada calificada primaria | 5A 10A 20A 30A CA | Rango de medición primario | Sobrecarga lineal 1,2x |
| Salida nominal secundaria | 0-5 V, 0-10 V, 4-20 mA, 0-20 mA | Voltaje de la fuente de alimentación | 24 VCC | |
| Capacidad de carga | Rl≤650Ω | Linealidad | 0,10% | |
| Exactitud | 0,50% | Capacidad de sobrecarga | Entrada nominal 10× | |
| Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min | Corriente de compensación | ≤ 80uA | |
| Deriva de temperatura | ≤500 ppm/℃ | Frecuencia de banda | 40-1kHz | |
| Consumo actual | 15mA+I SALIDA | Tiempo de respuesta | <200 ms | |
| Entorno operativo | Temperatura de funcionamiento ambiental | -10℃-+70℃ | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
