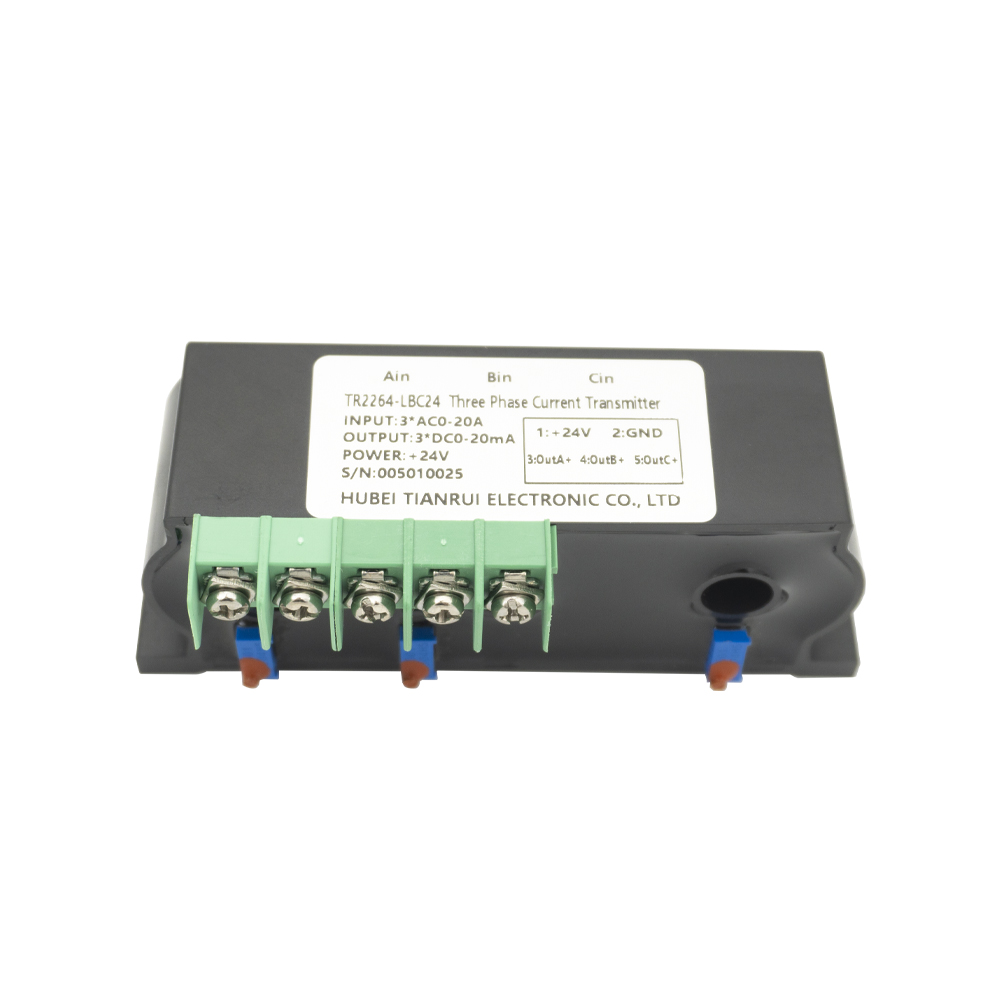

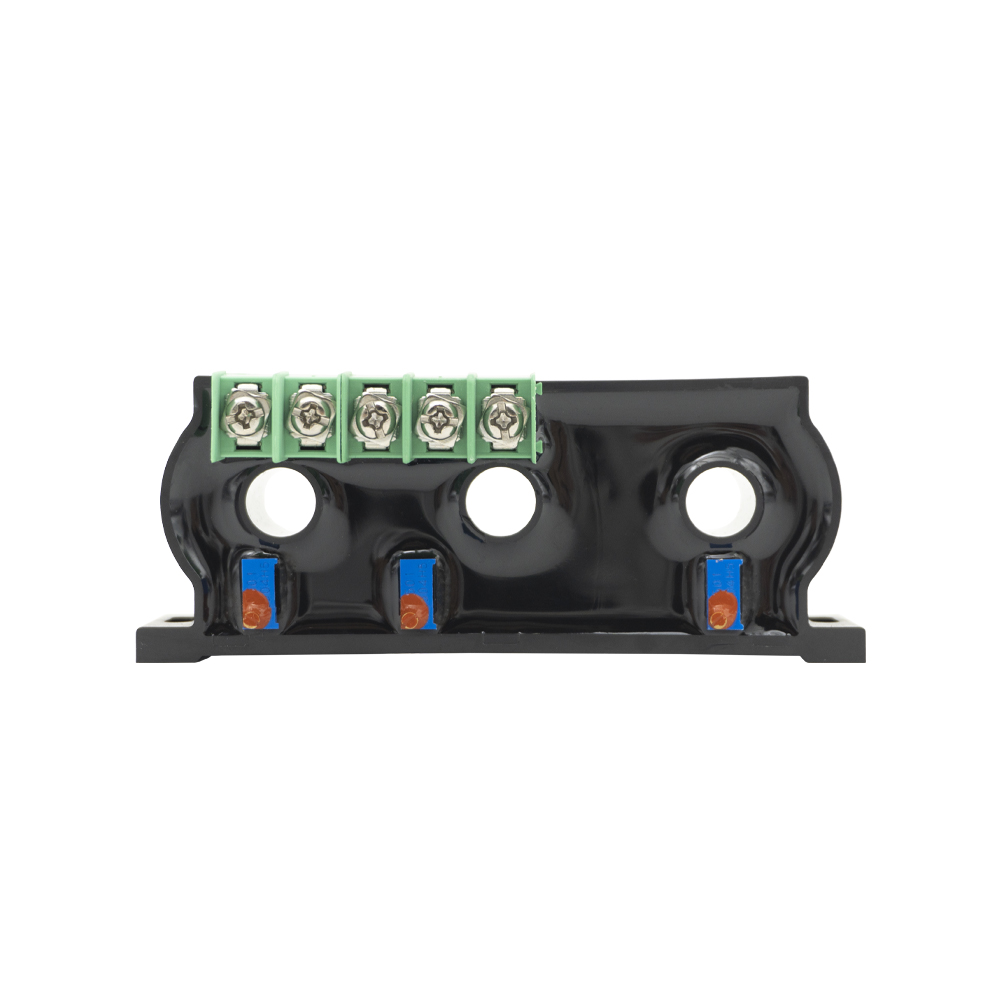

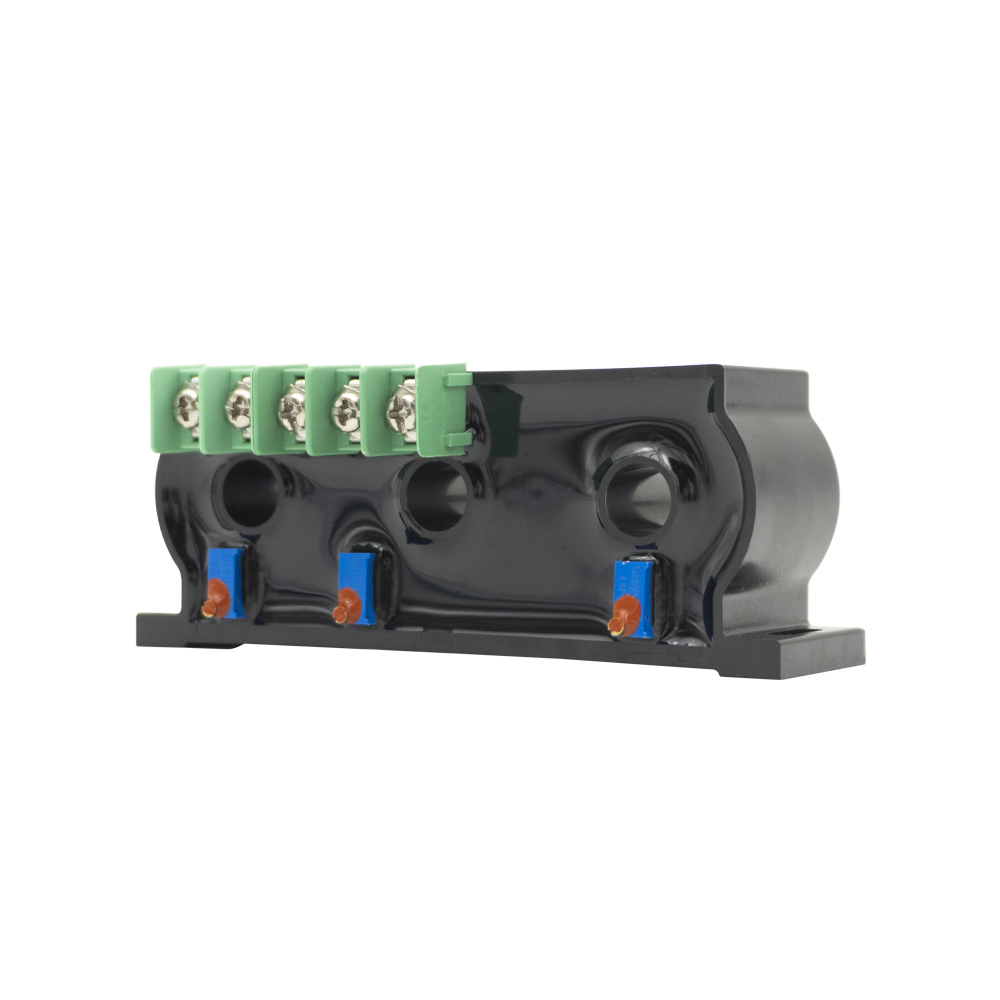

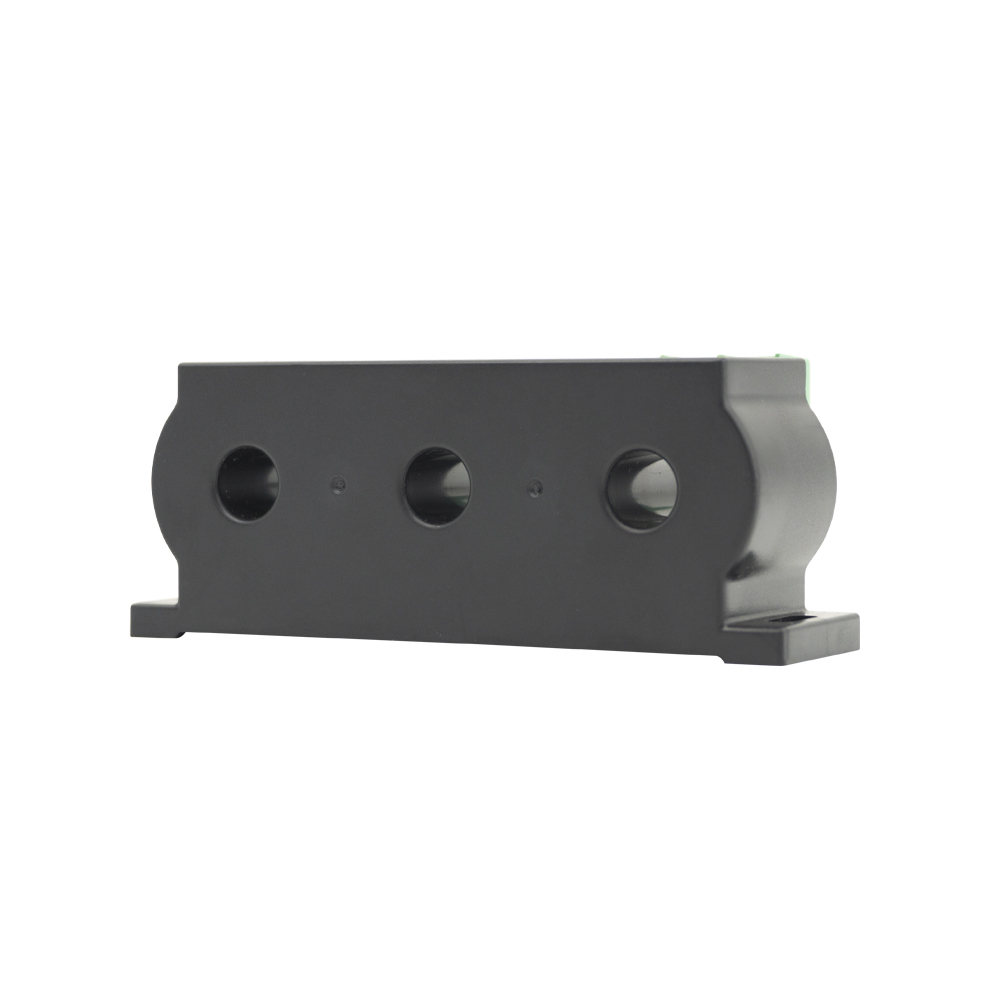

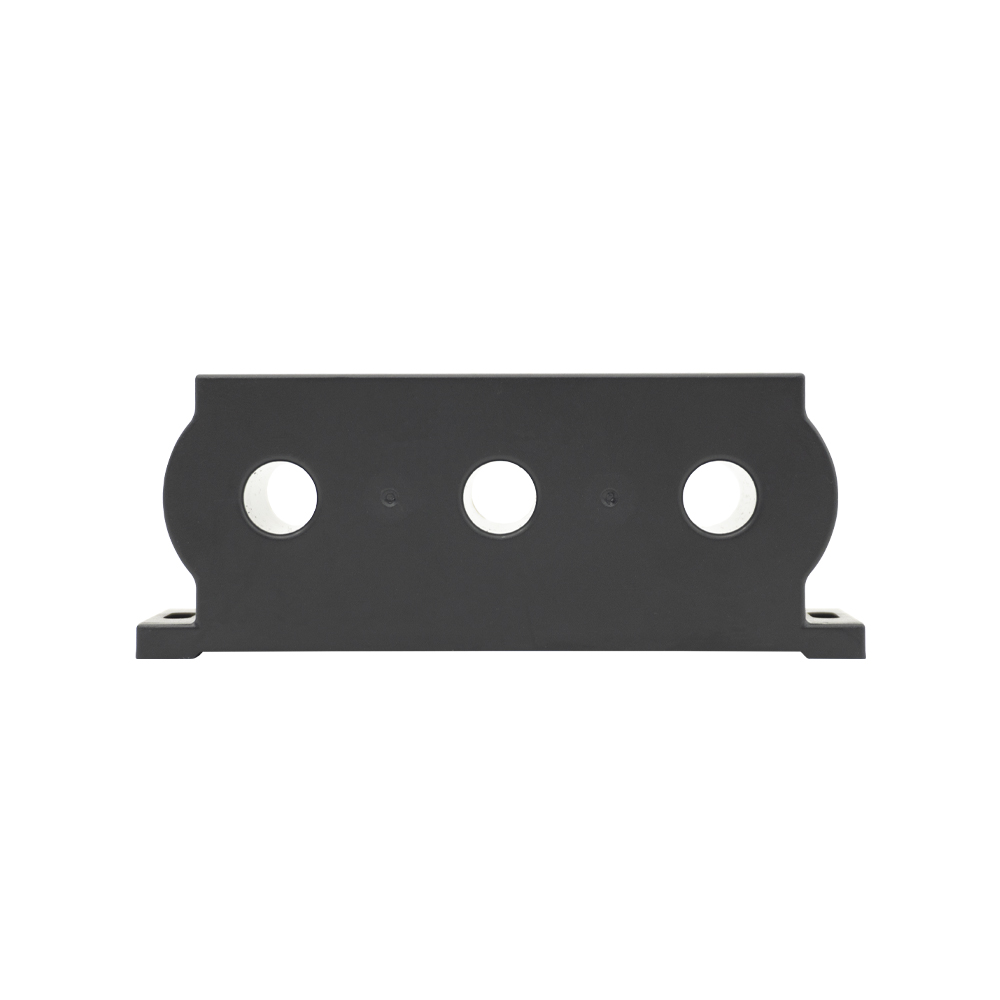

TR2264-LBC24
TR
Descripción general del producto
Un transductor de corriente CA , también conocido como sensor de corriente, es un dispositivo de precisión diseñado para medir corriente alterna y convertirla en una señal de salida estandarizada para monitoreo, control y protección. Proporciona mediciones de corriente precisas, estables y en tiempo real, lo que garantiza un funcionamiento seguro y eficiente de los sistemas eléctricos. Con alta precisión, respuesta rápida y fuerte aislamiento eléctrico, los transductores de corriente CA son ideales para una amplia gama de aplicaciones. Se utilizan ampliamente en automatización industrial, distribución de energía, sistemas de gestión de energía, monitoreo de motores y equipos HVAC. Estos dispositivos se integran perfectamente con PLC, medidores y sistemas de adquisición de datos para una medición de corriente y un control del sistema confiables.
Características de los productos
Respuesta rápida a las fluctuaciones de corriente CA.
Amplio rango de medición para un uso versátil
Diseño compacto y fácil de instalar
Compatible con PLC, medidores y sistemas de monitoreo
Aplicaciones
Sistemas de energía renovable, incluidos la solar y la eólica.
Monitoreo y protección de motores.
Medición de corriente del sistema HVAC
Sistemas de gestión de energía y contadores inteligentes.
| Parámetros eléctricos | Entrada calificada primaria | 5A 10A 20A 50A 100A 200A 400A CA | Salida nominal secundaria | 0-5 V, 0-10 V, 4-20 mA, 0-20 mA, RS485 |
| Voltaje de la fuente de alimentación | 12 V, 15 V, 24 V CC; 220 VCA | Capacidad de carga | Salida de voltaje: 5 mA Salida de corriente: 6 V | |
| Exactitud | 0,2%, 0,5% | Linealidad | 0,10% | |
| Frecuencia de banda | 20-5000Hz | Capacidad de sobrecarga | Entrada nominal 10× | |
| Consumo actual | < 15mA+I SALIDA | Voltaje de soporte de frecuencia de potencia | 3kV AC/1min | |
| Deriva de temperatura | ≤ 100 ppm/℃ | Tiempo de respuesta | Salida de seguimiento < 1 ms Salida de transmisión de CC < 250 ms | |
| Voltaje de compensación | ≤10mV | Tiempo de respuesta | < 200 ms | |
| Entorno operativo | Temperatura de funcionamiento ambiental | -20℃-+80℃ | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
