¿Cómo funciona un transformador de corriente en miniatura?

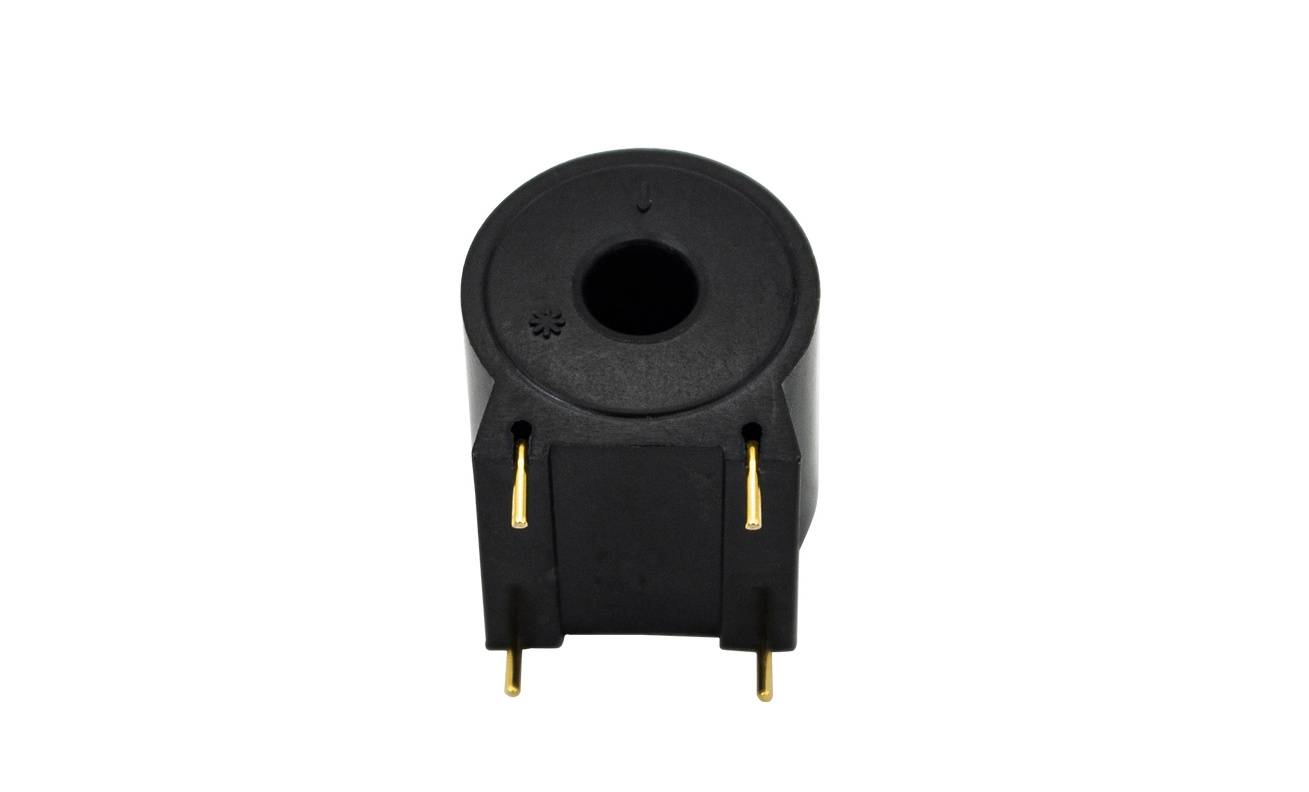

Un transformador de corriente en miniatura (CT en miniatura) funciona utilizando el principio de inducción electromagnética para medir corrientes alternas altas y convertirlas en señales de corriente más pequeñas y seguras. Es un tipo compacto de transformador de instrumentos que permite a los sistemas eléctricos monitorear el flujo de corriente mientras proporciona aislamiento eléctrico entre el circuito de alta potencia y el equipo de medición.

La estructura básica de un CT en miniatura incluye tres partes principales: un conductor primario, un devanado secundario y un núcleo magnético. El conductor primario está conectado en serie con el circuito eléctrico donde se debe medir la corriente. El devanado secundario está conectado a dispositivos de medición como medidores de corriente, sistemas de monitoreo de energía, relés de protección o equipos de control. El núcleo magnético proporciona un camino para el flujo magnético y mejora la eficiencia y precisión de la transformación de corriente.

El proceso de trabajo comienza cuando la corriente alterna fluye a través del conductor primario. La corriente produce un campo magnético cambiante alrededor del conductor. Este campo magnético cambiante pasa a través del núcleo magnético y crea un flujo magnético cambiante. Según el principio de inducción electromagnética, el flujo magnético cambiante genera una corriente eléctrica en el devanado secundario. La corriente secundaria es proporcional a la corriente primaria pero tiene un valor mucho menor, lo que permite medirla de forma segura.

Por ejemplo, un transformador de corriente en miniatura con una relación de corriente de 100:1 puede reducir una corriente primaria de 100 amperios a una corriente secundaria de aproximadamente 1 amperio. El equipo de medición conectado al lado secundario puede procesar esta señal de corriente más pequeña sin estar expuesto a la alta corriente que fluye en el circuito principal.

Una función clave de un CT en miniatura es el aislamiento eléctrico. El lado primario puede estar conectado a un sistema de energía de alta corriente, mientras que el lado secundario está conectado a dispositivos electrónicos sensibles. Dado que no existe una conexión eléctrica directa entre los dos circuitos, el CT en miniatura protege el equipo de medición de alta corriente y mejora la seguridad del sistema.

El núcleo magnético es un componente importante porque transfiere el campo magnético entre los lados primario y secundario. Los materiales centrales de alta calidad ayudan a reducir las pérdidas de energía y mejorar la precisión de las mediciones. Sin embargo, si la corriente primaria aumenta demasiado, el núcleo magnético puede alcanzar la saturación, lo que puede provocar lecturas inexactas. Por lo tanto, los CT en miniatura están diseñados con clasificaciones de corriente y requisitos de precisión específicos.

Los CT en miniatura se utilizan ampliamente en paneles de distribución eléctrica, medidores inteligentes, sistemas de energía renovable, sistemas de monitoreo de baterías y equipos de automatización industrial. Proporcionan medición de corriente continua para gestión de energía, detección de fallas y protección de equipos. Por ejemplo, en un sistema de monitoreo de energía inteligente, un CT en miniatura mide la corriente utilizada por las cargas eléctricas y envía información a un controlador para su análisis y optimización energética.

El rendimiento de un CT en miniatura depende de varios factores, incluida la relación de transformación de corriente, el nivel de precisión, la frecuencia de funcionamiento, el rango de temperatura y el método de instalación. La selección correcta de las especificaciones del CT es importante para garantizar un funcionamiento confiable. Durante el uso, el lado secundario de un transformador de corriente no debe dejarse abierto mientras la corriente fluye en el circuito primario porque se puede generar un alto voltaje en los terminales secundarios.

En resumen, un transformador de corriente en miniatura funciona convirtiendo una corriente alterna grande en una corriente proporcional más pequeña mediante inducción electromagnética. Proporciona medición segura, aislamiento eléctrico y monitoreo confiable de sistemas eléctricos. Debido a su pequeño tamaño, alta precisión y fácil instalación, los CT en miniatura se utilizan ampliamente en aplicaciones modernas de control y monitoreo de energía.
