¿Cómo funciona el transformador de corriente impermeable?

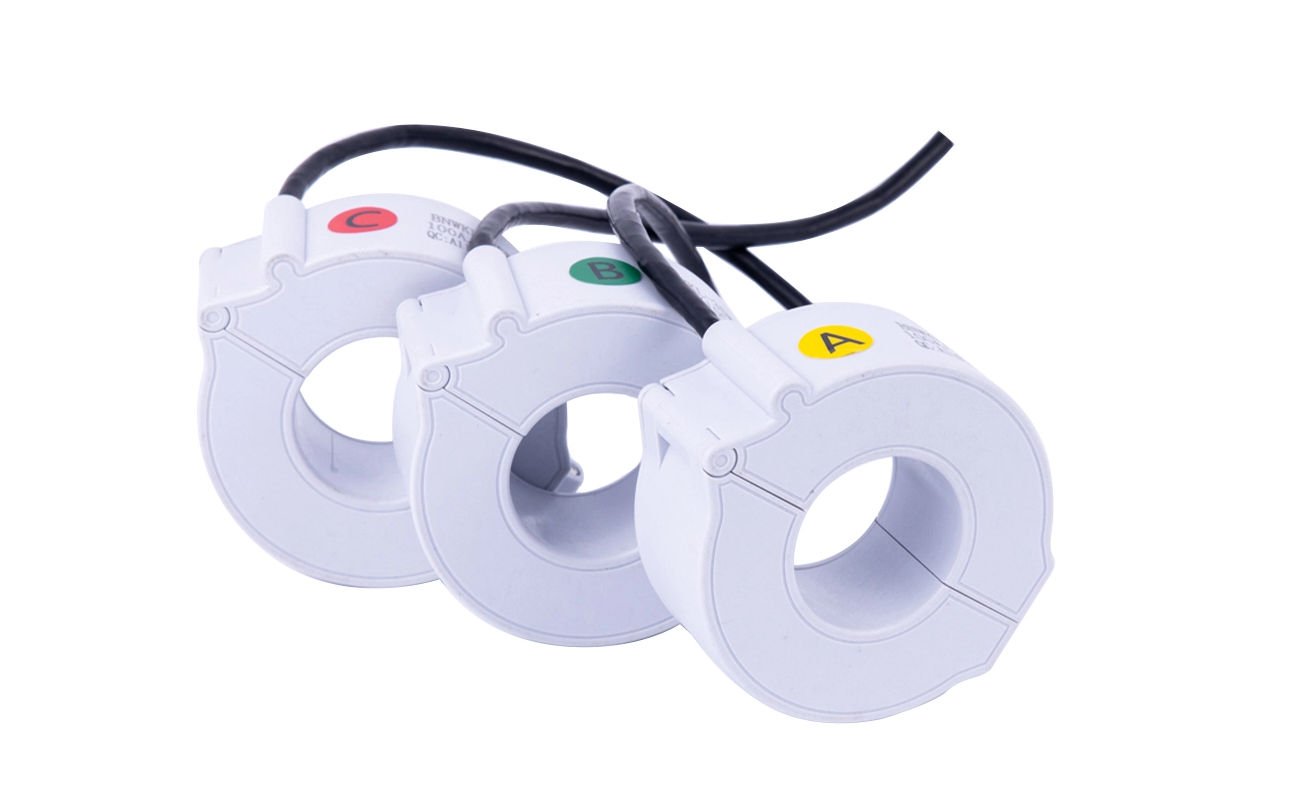

Un de núcleo dividido transformador de corriente a prueba de agua (SCWCT) es un dispositivo de medición eléctrica especializado que combina la conveniencia de un núcleo dividido con protección a prueba de agua. Aborda los desafíos de monitoreo actuales en entornos húmedos, polvorientos o al aire libre donde los transformadores de corriente (CT) tradicionales son difíciles de instalar o propensos a fallar. A diferencia de los CT convencionales con núcleos integrados, su núcleo magnético dividido se puede sujetar alrededor del conductor medido sin interrupción del suministro eléctrico, lo que aumenta significativamente la eficiencia de la instalación. Con clasificaciones de impermeabilidad típicamente IP65, IP67 o IP68, bloquea eficazmente la humedad, el polvo y la niebla salina, lo que garantiza un funcionamiento estable en condiciones adversas.

Estructuralmente, los SCWCT constan de un núcleo magnético dividido (acero al silicio de alta permeabilidad o aleación amorfa), devanados primarios/secundarios, una carcasa sellada y prensaestopas impermeables. Un mecanismo de bloqueo confiable garantiza que el núcleo dividido se cierre herméticamente después de la instalación, preservando la integridad del circuito magnético y la precisión de la medición. La carcasa, fabricada con materiales resistentes a la corrosión (acero inoxidable, plástico de ingeniería reforzado o resina epoxi), está completamente sellada con juntas y encapsulantes de alta calidad en las uniones centrales y las salidas de cables. Funciona mediante inducción electromagnética: la corriente primaria genera un flujo magnético en el núcleo y el devanado secundario induce una corriente baja proporcional (5 A o 1 A) para medición, protección y control, consistente con los CT estándar.

Sus ventajas duales permiten amplias aplicaciones. En la distribución de energía al aire libre, los transformadores de corriente se instalan en líneas aéreas, cajas de distribución al aire libre y pozos de cables, lo que permite una instalación rápida y sin energía para el monitoreo de corriente de línea, protección contra sobrecorriente y medición de energía, resistente a la lluvia, la nieve y la alta humedad.

En el caso de las energías renovables (parques solares, plantas de energía eólica), se implementan en inversores exteriores y líneas de transmisión, que se montan fácilmente en cables existentes para monitorear las corrientes de las turbinas fotovoltaicas y eólicas en entornos abiertos y hostiles. En la producción industrial, se adaptan a áreas de lavado de procesamiento de alimentos, talleres textiles húmedos y plantas de productos químicos corrosivos, monitoreando las corrientes del motor sin interrumpir la producción.

Además, los SCWCT sirven a la infraestructura municipal (tratamiento de agua, bombeo de aguas residuales, alumbrado público) y a la ingeniería marina (barcos, plataformas marinas), resistiendo la niebla salina. También son ideales para sistemas de energía temporales en obras de construcción, que requieren una instalación rápida e impermeabilización en exteriores.
