Medición de transformadores de corriente

Un transformador de corriente (CT) es un dispositivo eléctrico esencial que se utiliza para medir la corriente alterna (CA) en sistemas de energía de alto voltaje y alta corriente. Desempeña un papel fundamental en el monitoreo, la protección y el control de la energía al convertir grandes corrientes primarias en corrientes secundarias estandarizadas más pequeñas (generalmente 5 A o 1 A), que son seguras y fáciles de medir con instrumentos convencionales. Este método de medición garantiza la seguridad de los operadores y los equipos al tiempo que permite la recopilación de datos precisos para la gestión del sistema de energía.

El principio de funcionamiento de la medición de transformadores de corriente se basa en la inducción electromagnética. El CT consta de dos devanados: un devanado primario y un devanado secundario. El devanado primario está conectado en serie con el circuito cuya corriente se desea medir y suele tener un número reducido de vueltas (incluso una sola vuelta, formada al pasar el cable de alimentación a través del núcleo del TC). El devanado secundario tiene un mayor número de vueltas y está conectado a instrumentos de medida, relés de protección o sistemas de adquisición de datos.

Según el principio del transformador, la relación entre la corriente primaria (I₁) y la corriente secundaria (I₂) es inversamente proporcional a la relación entre el número de vueltas secundarias (N₂) y las vueltas primarias (N₁), expresada como I₁/I₂ = N₂/N₁. Esta relación se conoce como relación CT y está precalibrada para garantizar la precisión de la medición. Durante el funcionamiento, el circuito secundario debe mantenerse cerrado; un circuito secundario abierto causaría un voltaje extremadamente alto en el devanado secundario, lo que representaría un grave peligro para la seguridad y dañaría el CT.

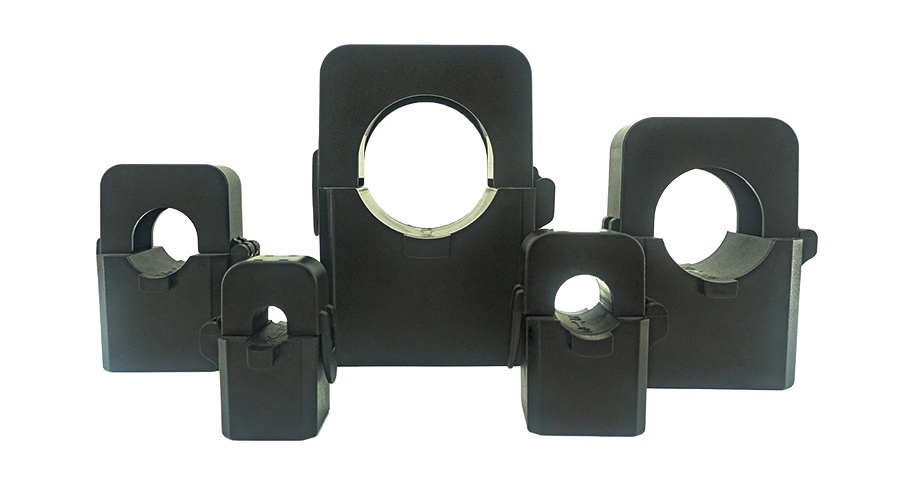

Existen varios tipos de transformadores de corriente diseñados para diferentes escenarios de medición. Los CT de medición priorizan la alta precisión en un amplio rango de corriente, lo que los hace adecuados para la medición de energía y el análisis de la calidad de la energía. Los CT de protección, por otro lado, están diseñados para manejar corrientes de falla (mucho mayores que la corriente nominal) y proporcionar señales confiables para que los relés de protección disparen los circuitos defectuosos rápidamente. Además, los CT de núcleo dividido ofrecen comodidad para la modernización, ya que se pueden instalar sin desconectar el conductor primario.

La precisión es un requisito clave para la medición de transformadores de corriente. Los factores que afectan la precisión incluyen el material del núcleo (típicamente acero al silicio o aleación amorfa), el diseño del devanado y la impedancia de carga del circuito secundario. Las normas internacionales (como IEC 60044-1) clasifican los TC en clases de precisión (p. ej., 0,2, 0,5, 1,0) según su error de medición. Para aplicaciones críticas como la facturación de energía, se requieren TC de alta precisión (clase 0,2 o 0,5).
