Diseño de transformadores de corriente: principios, parámetros clave y estrategias de optimización

El diseño de transformadores de corriente (CT) es un proceso de ingeniería sistemático que combina teoría electromagnética, ciencia de materiales y requisitos de aplicaciones prácticas para realizar la conversión precisa de altas corrientes de CA en señales mensurables de bajo nivel para medición, protección y control en sistemas de energía. Como componente crítico en redes eléctricas, inversores industriales y equipos eléctricos, la calidad del diseño de CT determina directamente la confiabilidad, precisión y seguridad de todo el sistema eléctrico, lo que lo convierte en un foco central de la investigación y la práctica de la ingeniería energética.

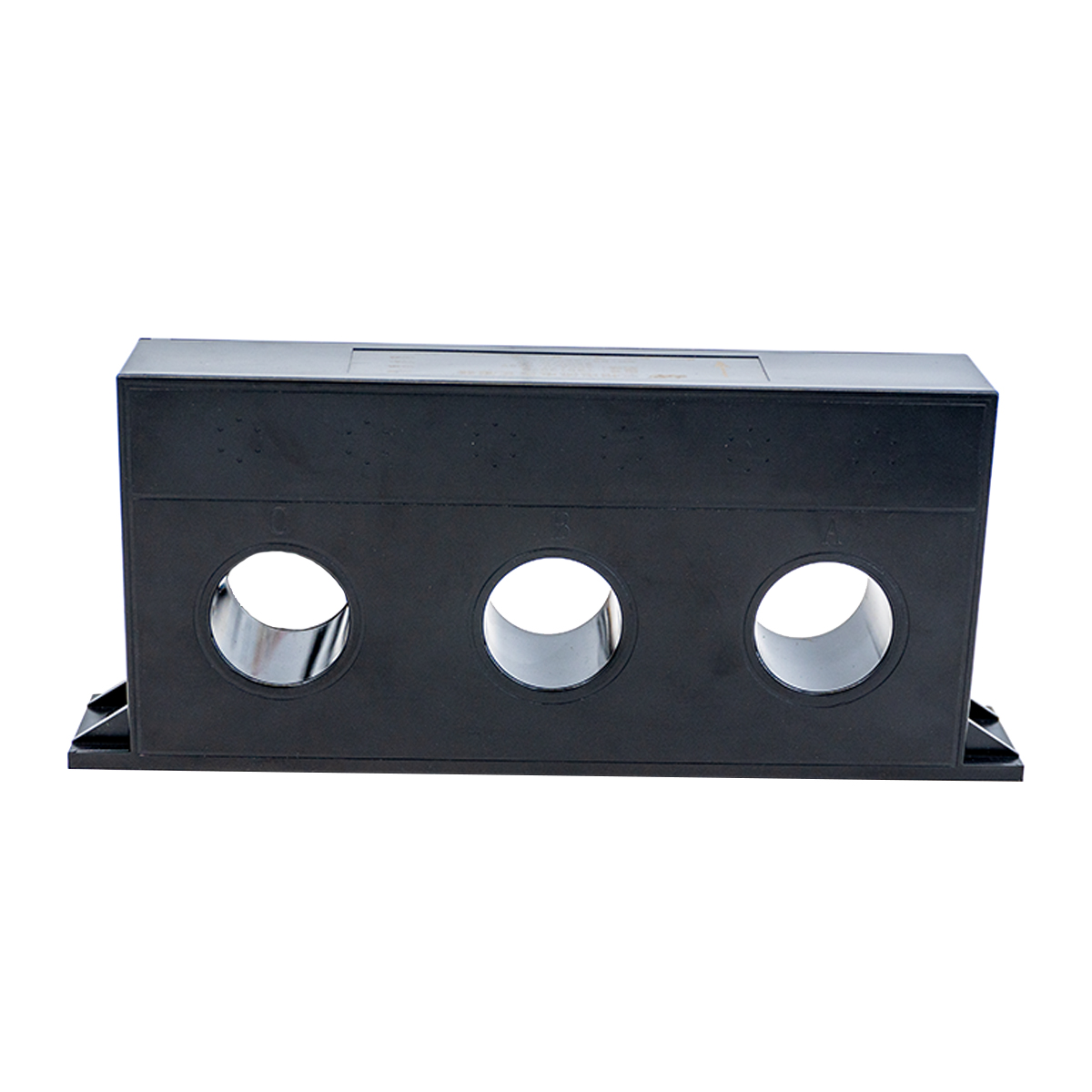

El principio fundamental del diseño de transformadores de corriente se basa en la ley de inducción electromagnética de Faraday y la ley de circuito de Ampère. Un TC típico consta de un devanado primario, un devanado secundario y un núcleo magnético. El devanado primario, generalmente con un pequeño número de vueltas (incluso una sola vuelta), se conecta en serie con el circuito cuya corriente se va a medir. El devanado secundario, con más vueltas, se conecta a instrumentos de medida, relés de protección o dispositivos de control. Idealmente, se mantiene el equilibrio amperio-vuelta (N₁I₁ ≈ N₂I₂), asegurando que la corriente secundaria sea proporcional a la corriente primaria y esté alineada en fase, con la relación de vueltas (N₂/N₁) determinando la relación de conversión.

La selección del núcleo es un paso fundamental en el diseño de CT, ya que las características del núcleo afectan directamente la corriente de excitación, que es la principal fuente de errores de relación y fase. Los materiales de alta permeabilidad, como láminas de acero al silicio laminadas en frío y aleaciones nanocristalinas, se utilizan comúnmente para minimizar las pérdidas del núcleo (histéresis y pérdidas por corrientes parásitas) y reducir la corriente de excitación. La longitud de la trayectoria magnética (MPL) y el área de la sección transversal del núcleo también están optimizados para equilibrar la densidad del flujo magnético y el tamaño del núcleo, asegurando la linealidad en condiciones normales de funcionamiento y la capacidad antisaturación durante fallas de cortocircuito.

Los parámetros clave de diseño deben definirse rigurosamente para cumplir con los requisitos de la aplicación. Estos incluyen corriente primaria/secundaria nominal (las corrientes secundarias estándar son 1 A o 5 A), clase de precisión (0,1 S/0,2 S para medición, 5P/10P para protección y TPY/TPZ para protección transitoria), carga nominal (la potencia aparente máxima que el secundario puede suministrar) y nivel de aislamiento. La relación de vueltas se calcula en función de las corrientes nominales, mientras que la resistencia del devanado secundario y la reactancia de fuga se minimizan para reducir errores. Además, se consideran parámetros de estabilidad térmica y dinámica para garantizar que el CT pueda soportar corrientes de cortocircuito sin daños mecánicos o térmicos.

El diseño moderno de CT también incorpora estrategias de optimización para abordar las limitaciones tradicionales. Para los CT de tipo medición, la optimización del enjambre de partículas (PSO) y otros algoritmos inteligentes se utilizan cada vez más para minimizar los errores de relación y fase y, al mismo tiempo, reducir los costos de construcción, superando los métodos tradicionales de prueba y error. Los CT digitales, integrados con bus CAN u otras tecnologías de comunicación, están diseñados para mejorar la confiabilidad y la estabilidad al reemplazar la transmisión analógica con señales digitales, adecuadas para sistemas complejos de monitoreo de múltiples nodos. La terminación adecuada del devanado secundario, como el uso de una resistencia de carga adaptada y un diodo Zener, también es fundamental para garantizar la precisión de las mediciones y la protección del circuito.

En resumen, el diseño de transformadores de corriente es un proceso integral que integra análisis teórico, selección de materiales, optimización de parámetros y validación práctica. Al equilibrar la precisión, la confiabilidad, el costo y los escenarios de aplicación, los diseñadores pueden desarrollar CT que satisfagan las diversas necesidades de medición, protección y control de energía, sentando una base sólida para la operación segura y eficiente de los sistemas eléctricos.
