¿Qué es un CT de núcleo dividido?

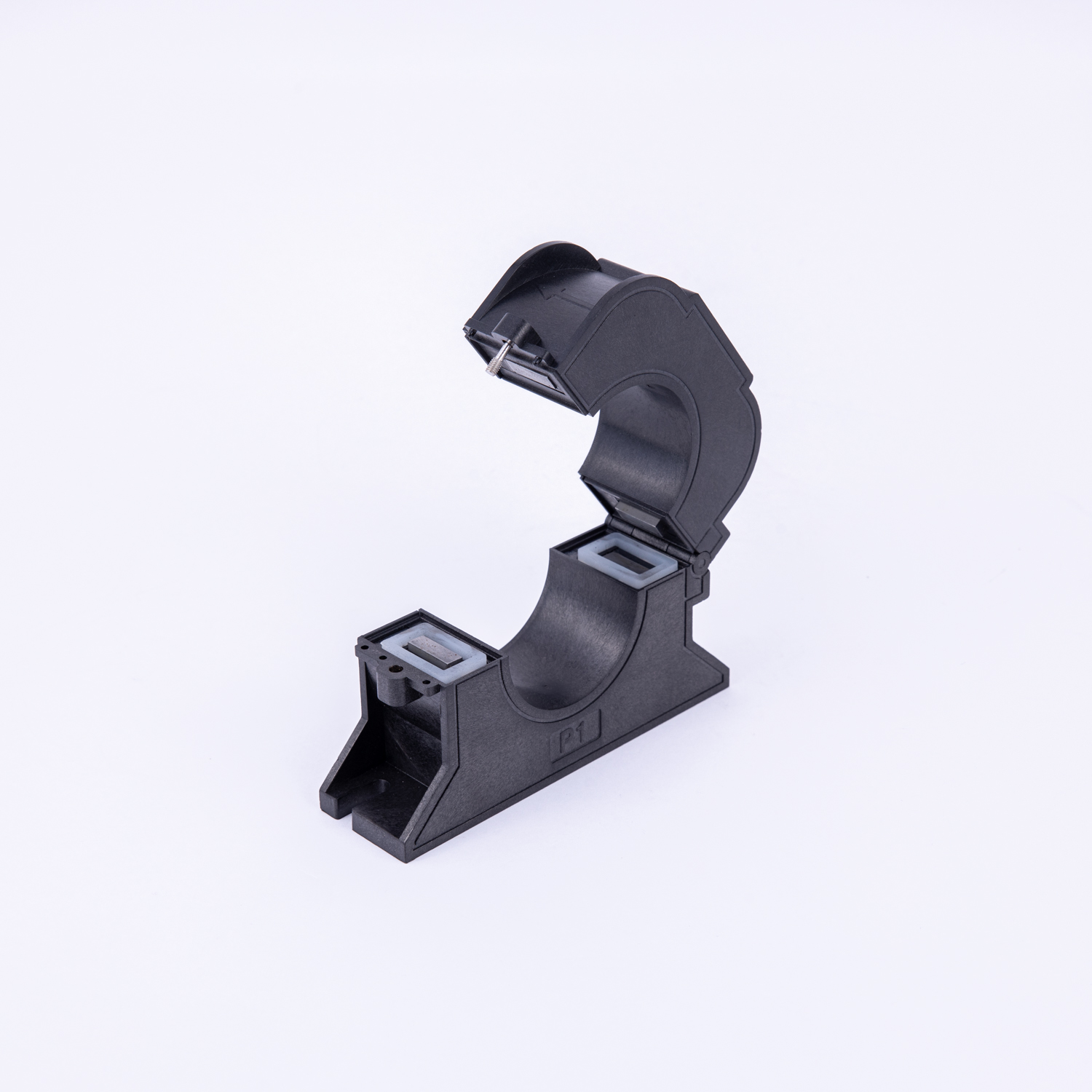

Un de núcleo dividido transformador de corriente , a menudo llamado CT de núcleo dividido, es un dispositivo eléctrico que se utiliza para medir la corriente alterna en un conductor sin desconectar el circuito. Tiene un núcleo que se puede abrir y sujetar alrededor de un cable o barra colectora, lo que permite la instalación sin interrupción del suministro eléctrico.

Una característica principal de un CT de núcleo dividido es su conveniente instalación. Los usuarios no necesitan cortar cables ni apagar la fuente de alimentación durante la instalación. Esto reduce el tiempo de inactividad y mejora la seguridad, especialmente en los sistemas de energía existentes. Otra ventaja es el aislamiento eléctrico, que separa los circuitos primarios de alto voltaje de los circuitos secundarios de bajo voltaje. Este diseño protege a los instrumentos de medición y a los trabajadores de los riesgos eléctricos. Los CT de núcleo dividido también ofrecen una precisión estable y están disponibles en diferentes clases de precisión para admitir aplicaciones de monitoreo, medición y protección. Son livianos y compactos, lo que los hace adecuados para su uso en espacios estrechos como cajas de distribución y gabinetes de control.

Los TC de núcleo dividido se utilizan ampliamente en muchos campos. Se aplican comúnmente en sistemas de distribución de energía, aparamentas de bajo voltaje y sistemas de gestión de energía. Trabajan con medidores de energía, monitores de energía, registradores de datos y equipos de control industrial. También se utilizan ampliamente en proyectos de renovación donde los CT cerrados tradicionales son difíciles de instalar. Además, aparecen en el control de motores, la automatización de edificios y los sistemas de energía renovable, incluida la generación de energía solar y eólica.

Existen varios tipos de CT de núcleo dividido según su estructura y aplicación. Los CT de núcleo dividido con abrazadera son el tipo más común y son adecuados para cables redondos normales. Los tipos de barras colectoras están diseñados para conductores planos y anchos. Los CT de núcleo dividido en miniatura se utilizan en equipos compactos y de medición de corriente pequeña. Los modelos de alta precisión admiten la medición de energía a nivel de facturación. Los tipos flexibles, como las bobinas de Rogowski, se adaptan a conductores grandes o dispuestos irregularmente donde los núcleos divididos estándar no pueden caber.
