¿Cuáles son las desventajas de la bobina de Rogowski?

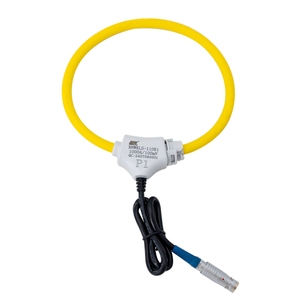

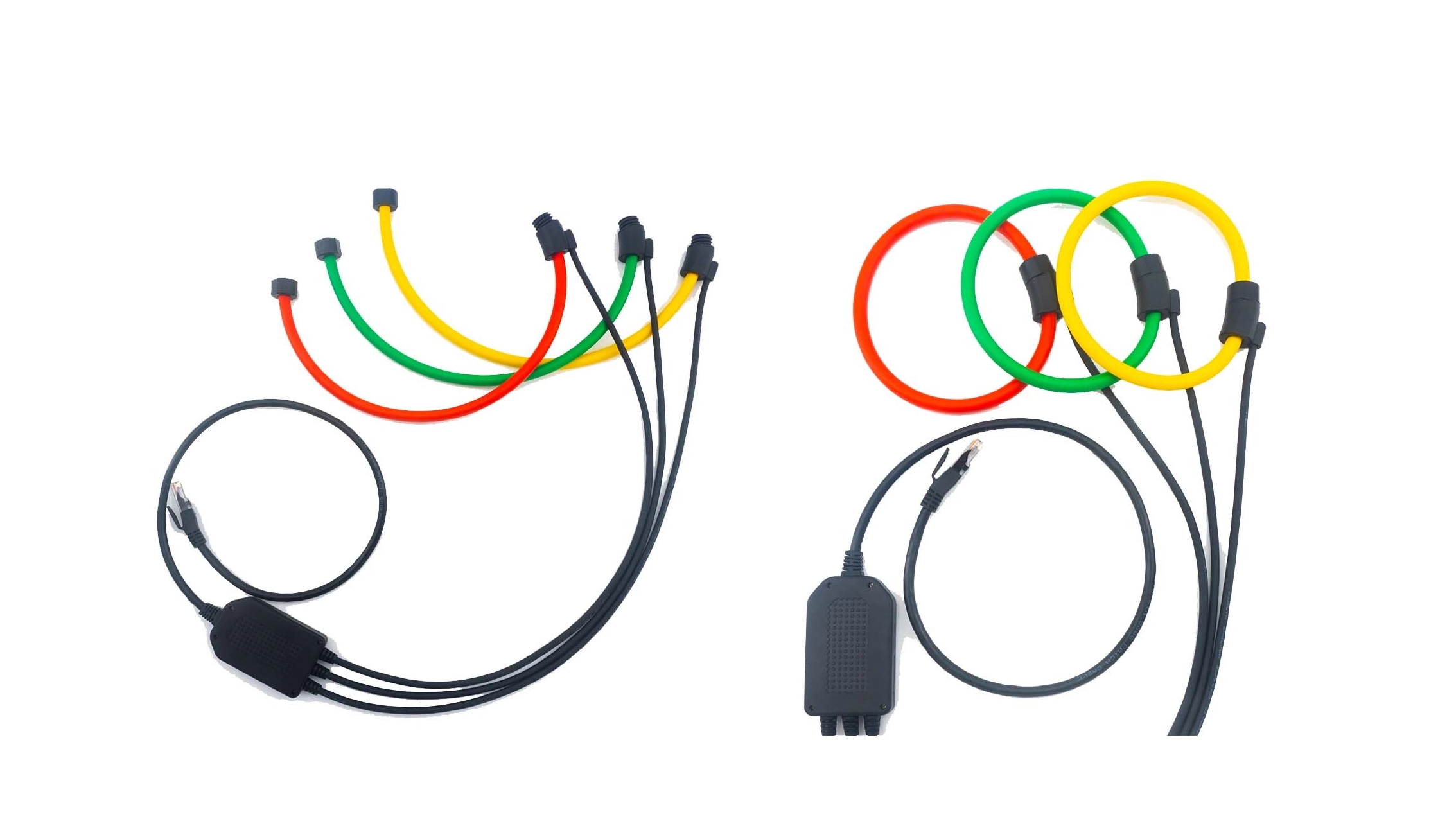

La bobina de Rogowski es un tipo de dispositivo eléctrico que se utiliza para medir corriente alterna (CA), particularmente en aplicaciones de alta corriente o alta frecuencia. Funciona según el principio de inducción electromagnética y consta de una bobina helicoidal de alambre enrollado sobre un núcleo no magnético. Cuando una corriente alterna fluye a través de un conductor encerrado por la bobina, el campo magnético cambiante induce un voltaje en la bobina que es proporcional a la tasa de cambio de la corriente. Este voltaje inducido luego se integra electrónicamente para proporcionar una señal proporcional a la forma de onda de la corriente real.

Principio de trabajo

La bobina de Rogowski mide la corriente sin contacto eléctrico directo. Funciona según la Ley de Inducción Electromagnética de Faraday, que establece que un campo magnético cambiante induce un voltaje en un conductor cercano.

Aplicaciones

Las bobinas de Rogowski se utilizan ampliamente en una variedad de campos debido a su flexibilidad, amplia respuesta de frecuencia y facilidad de instalación. Se aplican comúnmente en:

Monitoreo de sistemas de energía: para medir corrientes de CA en redes eléctricas, aparamentas y subestaciones sin interrumpir el circuito.

Automatización industrial: se utiliza para monitorear grandes motores de CA, variadores y convertidores de potencia.

Detección de corriente transitoria: adecuada para capturar pulsos de corta duración o corrientes ricas en armónicos en electrónica de potencia y análisis de fallas.

Medición y protección: instalado en medidores inteligentes, relés de protección y equipos de monitoreo para medir la corriente de manera segura y precisa.

Investigación y pruebas de laboratorio: para configuraciones experimentales que requieren mediciones de corriente de banda ancha y no intrusivas.

A pesar de estas ventajas, la bobina de Rogowski también presenta varias desventajas destacables, que pueden limitar su rendimiento en determinadas condiciones.

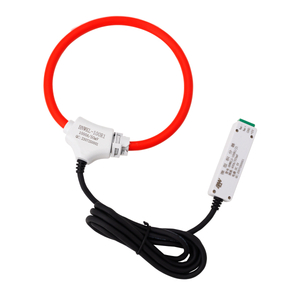

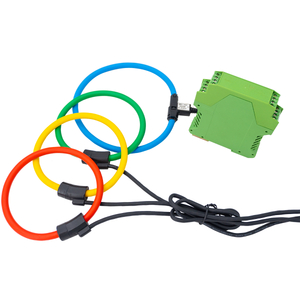

Necesidad de un circuito integrador
Una de las principales desventajas es la necesidad de un circuito integrador externo o incorporado para obtener una señal proporcional a la corriente. La salida de la bobina es proporcional a la derivada de la corriente, no a la corriente misma. Esto hace que el sistema de medición sea más complejo, ya que requiere componentes electrónicos adicionales para la integración, calibración y filtrado. Cualquier error en el integrador (como deriva, compensación o ruido) puede afectar directamente la precisión de la lectura actual.

Rendimiento limitado de baja frecuencia
Las bobinas de Rogowski son menos efectivas para medir corrientes continuas o de baja frecuencia (CC). Dado que el voltaje de salida depende de la tasa de cambio de la corriente, la amplitud de la señal disminuye a medida que disminuye la frecuencia. A frecuencias muy bajas o para mediciones de CC, la bobina proporciona poca o ninguna salida, lo que restringe su uso únicamente a aplicaciones de CA y transitorias.

Sensibilidad al ruido externo y posicionamiento
Debido a que las bobinas de Rogowski no tienen núcleo magnético, pueden ser más sensibles a la interferencia electromagnética externa. Es necesario un blindaje y una conexión a tierra adecuados para minimizar la captación de ruido. Además, la precisión de la medición depende del posicionamiento de la bobina y de qué tan bien rodea al conductor. Si la bobina no está centrada o su bucle no está completamente cerrado, pueden ocurrir errores debido a fugas de flujo o acoplamiento magnético no uniforme.

Calibración y deriva de temperatura
Las bobinas Rogowski requieren una calibración periódica para mantener la precisión, especialmente cuando se utilizan en entornos con variaciones significativas de temperatura. La resistencia del devanado de la bobina y el rendimiento del integrador electrónico pueden cambiar con la temperatura, lo que provoca una desviación de la salida y una precisión de medición reducida con el tiempo.

Fragilidad mecánica y cuidado de la instalación
Aunque flexible y fácil de instalar, la construcción física de la bobina puede ser relativamente delicada. Una flexión, un estiramiento o una tensión mecánica excesivos pueden dañar el devanado o el aislamiento y afectar la precisión. Además, si el bucle de la bobina no se cierra correctamente, la medición no será fiable.

Rango dinámico limitado
En comparación con los transformadores de corriente tradicionales , las bobinas de Rogowski pueden tener un rango dinámico más bajo, particularmente en la detección precisa de corrientes muy pequeñas y muy grandes. Su rendimiento puede verse limitado por la sensibilidad del integrador y el nivel de ruido del sistema.

Conclusión

La bobina de Rogowski sigue siendo una excelente opción para la medición de corriente CA de alta corriente, amplia frecuencia y no intrusiva. Su flexibilidad, diseño liviano y respuesta lineal lo hacen invaluable en monitoreo de energía, sistemas industriales e investigación. Sin embargo, sus desventajas (incluida la necesidad de un integrador, limitaciones de baja frecuencia y posible sensibilidad al ruido) significan que debe implementarse y calibrarse cuidadosamente para obtener el mejor rendimiento. En aplicaciones que requieren medición de CC, frecuencias muy bajas o alta precisión sin compensación electrónica, los transformadores de corriente tradicionales o los sensores de efecto Hall pueden ser más adecuados.
