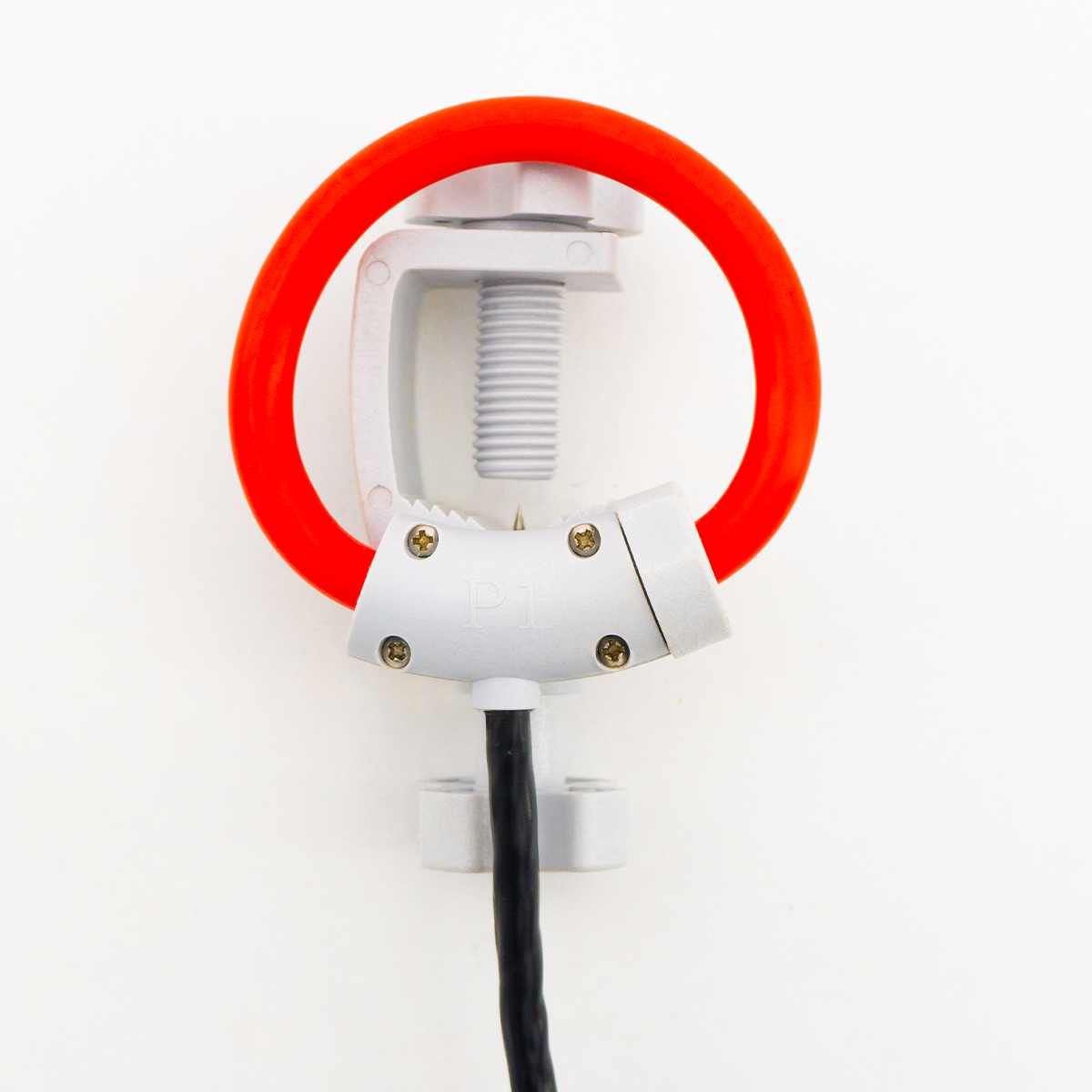

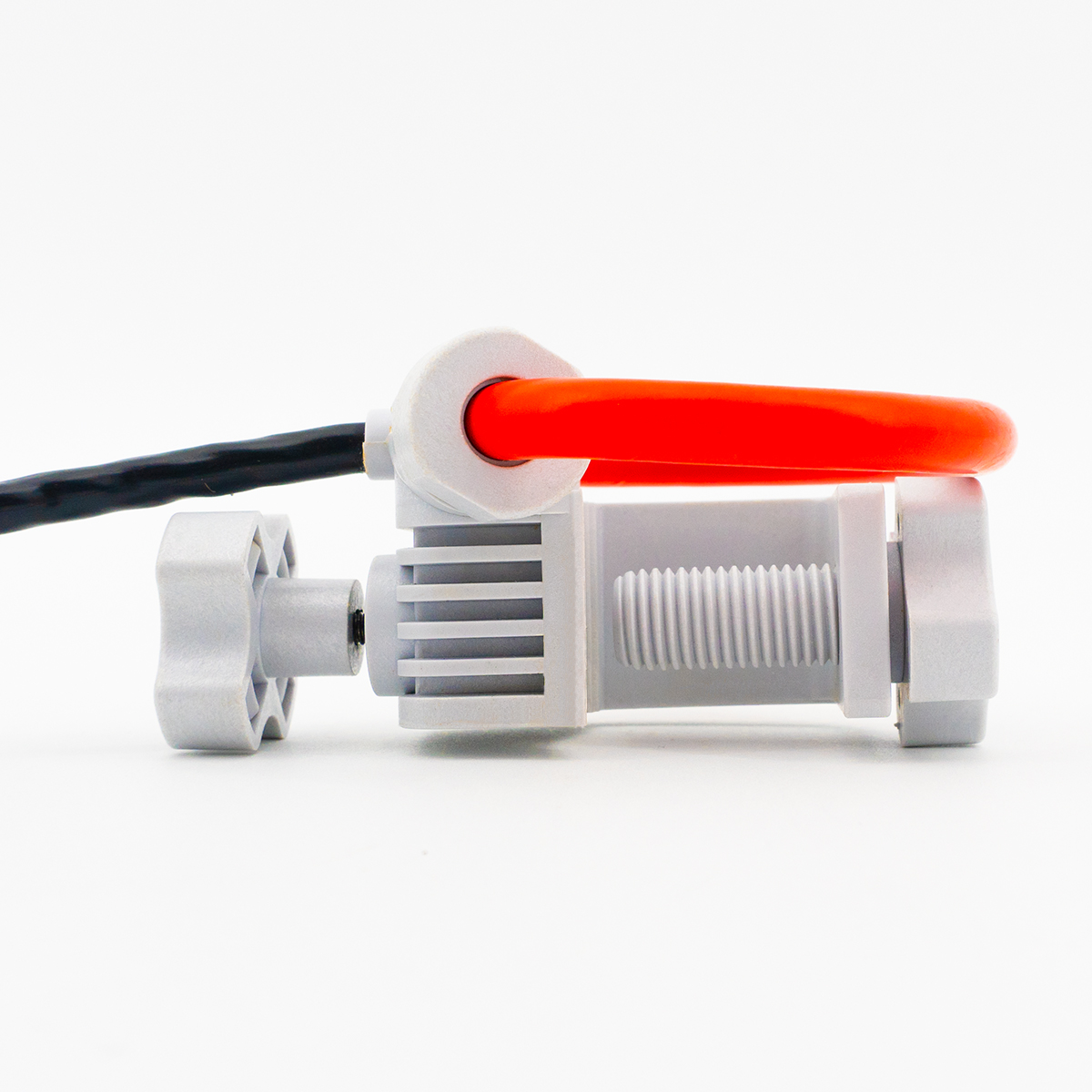

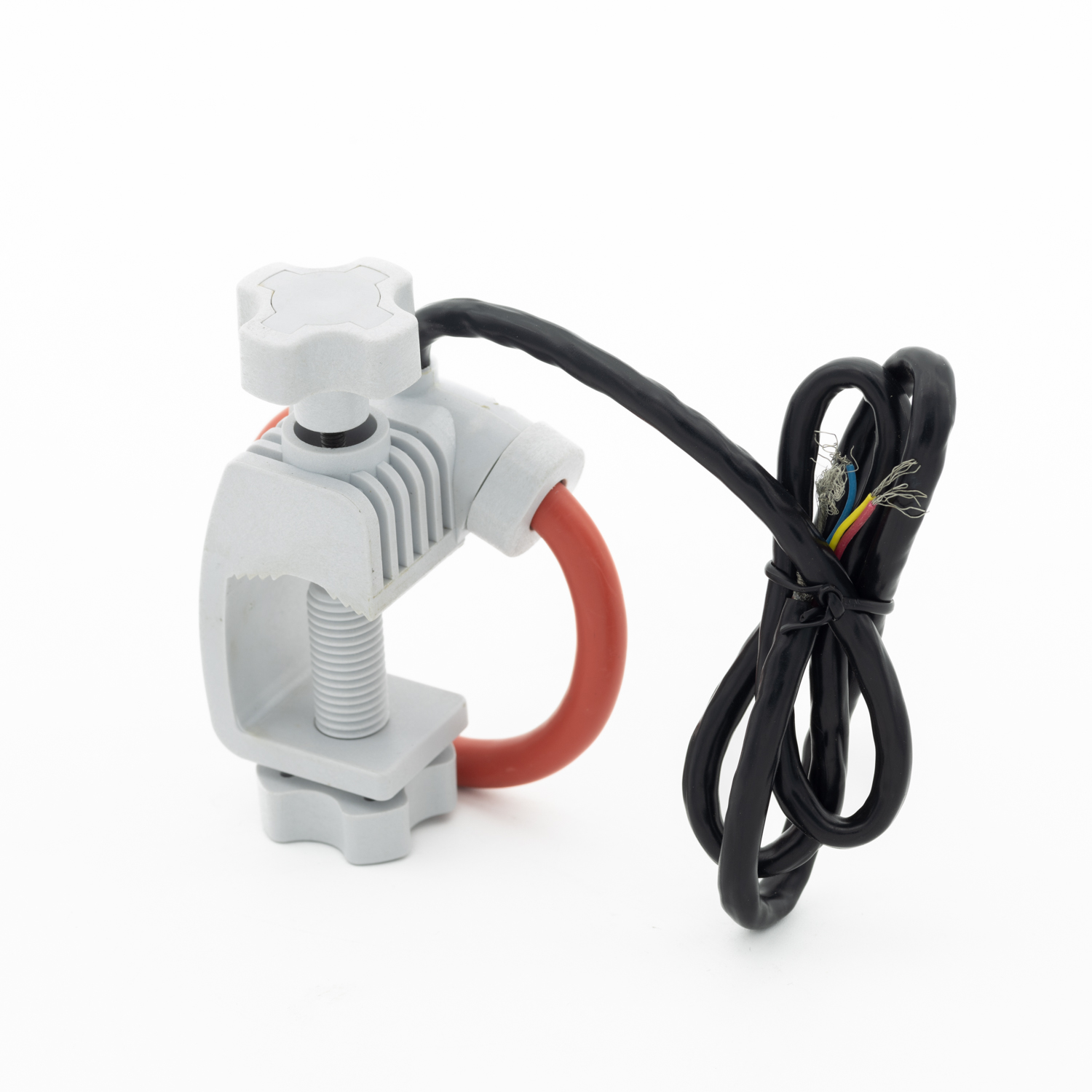

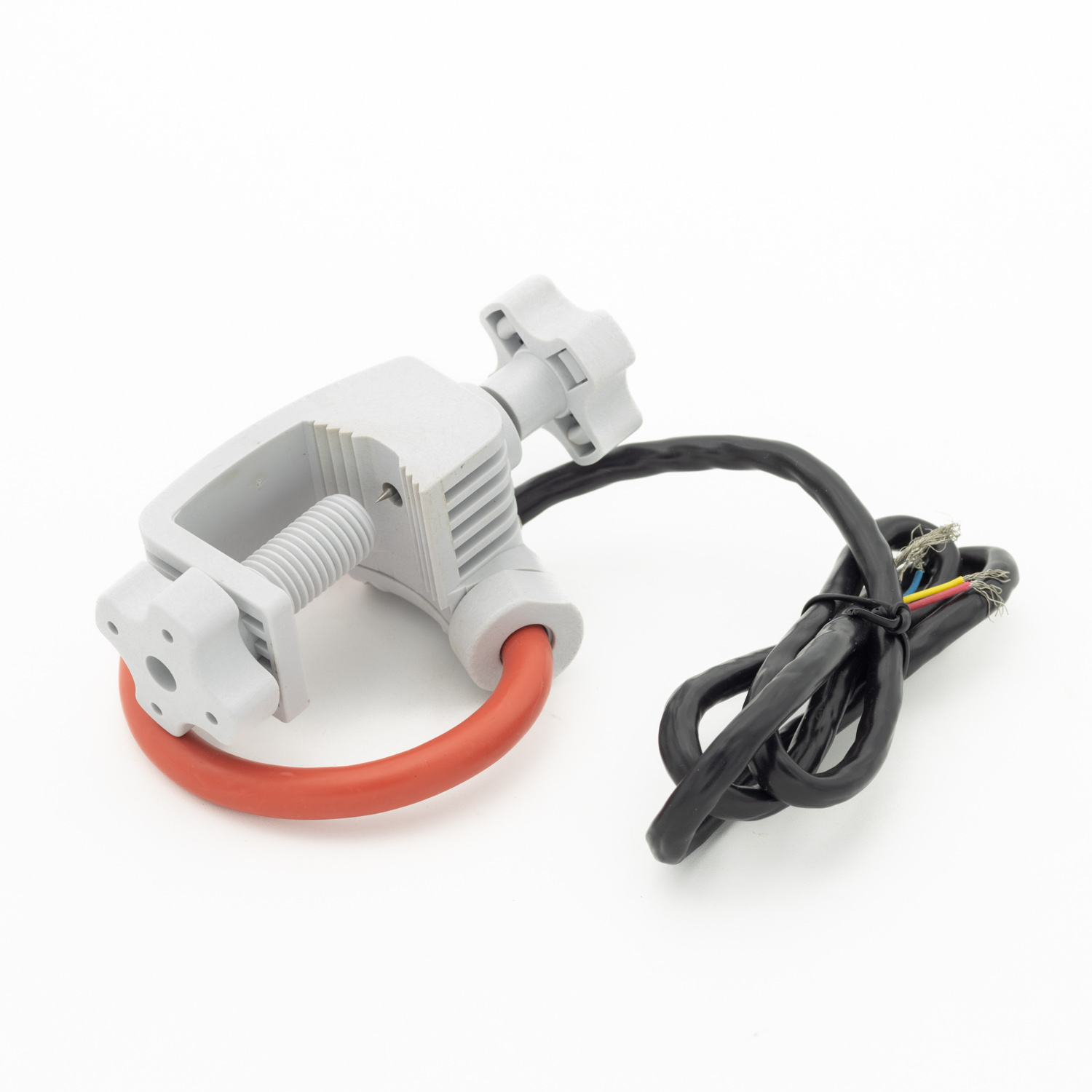

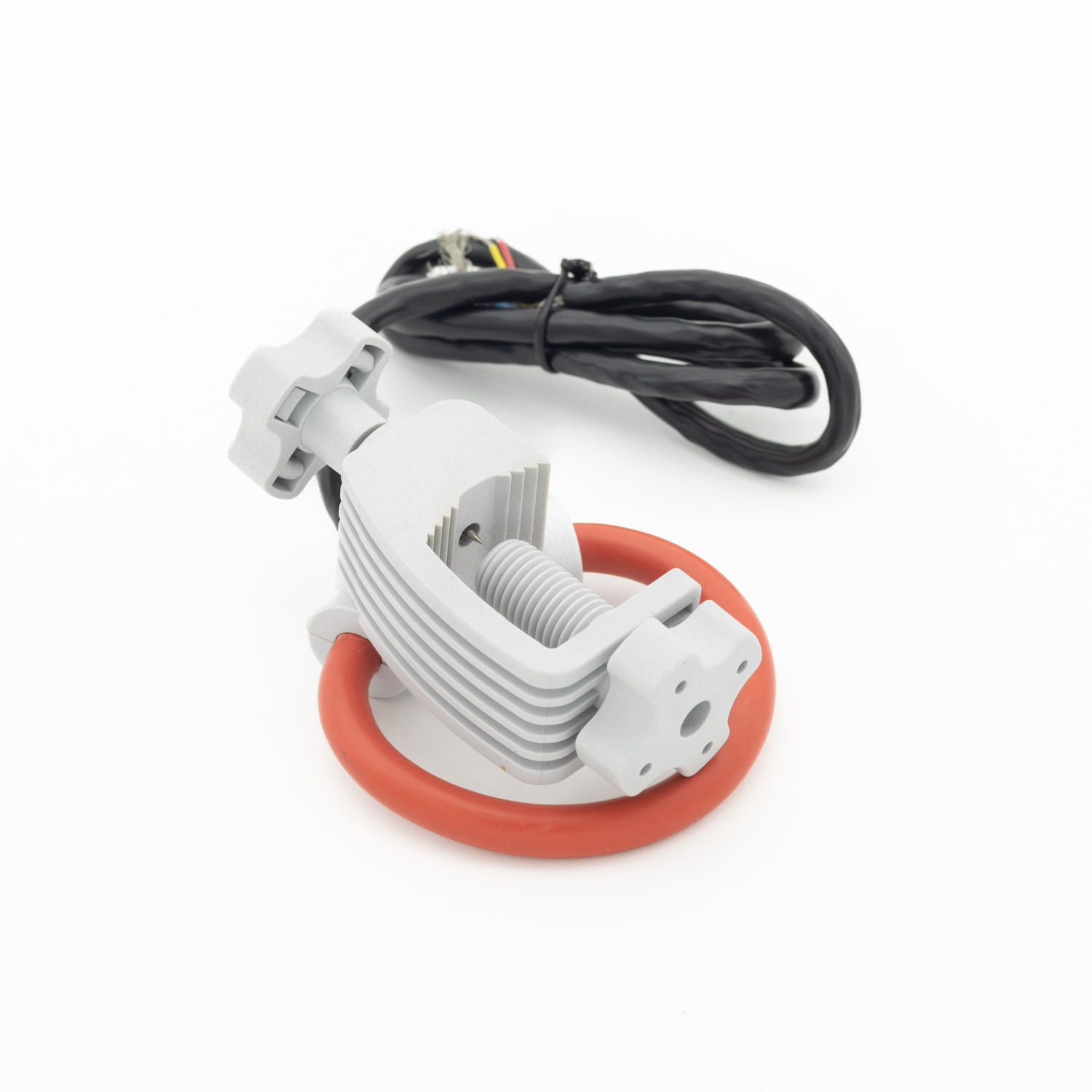

TRKLC-R
TR
Características del producto
* Estructura de núcleo dividido, fácil de instalar en el sitio y fácil de operar. Instalación o extracción rápida y sencilla sin desconectar el cable principal bajo prueba, eficaz para pruebas de corriente seguras y sencillas.
* Diseño de estructura flexible, puede detectar la corriente del conductor primario irregular.
* Bajo voltaje de salida, alta linealidad, amplio rango de frecuencia, sin saturación (sin integrador).
* La salida secundaria adopta un cable blindado y la longitud se puede personalizar según los requisitos del cliente.
Aplicación del producto
Medición de señales de CA de alta corriente (como la corriente de cortocircuito); medición de señales de pulso con altos valores de pico (como la corriente del rayo); análisis de señales de corriente armónica; medición actual de máquinas de soldadura eléctrica (como soldadura de resistencia); medición de corrientes de conductores irregulares (por ejemplo: medición de corriente ferroviaria); Medición del instrumento, transformadores del medidor de abrazadera (por ejemplo: conductores de medición con dimensiones irregulares).
Parámetros del producto
Rendimiento eléctrico | Temperatura de trabajo | -40 ℃～+70 ℃ | Humedad relativa | ≤90% |
Nivel de voltaje | 0.4/0.66/0.72kv | Clase de precisión | 5%(sin integrador) | |
Corriente de entrada nominal | 10 ～ 2000a | Error de fase | ≤60' (45 Hz ~ 65 Hz) | |
Rango lineal | 5%～ 120% | Ancho de banda de respuesta | 1Hz～1MHz | |
Fuente de alimentación auxiliar del integrador | 5~15 VCC | Aislamiento estridente | 1000MΩ/500V/min | |
Estructura mecánica | Caparazón | PC Flame Retardante Grado 94-V0 | Modo de salida | Cable blindado de tres núcleos |
Esqueleto y colcha | Goma de silicona | Aguja de punción | Acero inoxidable'304' | |
Salida actual | Cable azul - Línea amarilla | Salida de potencia | Cable rojo |

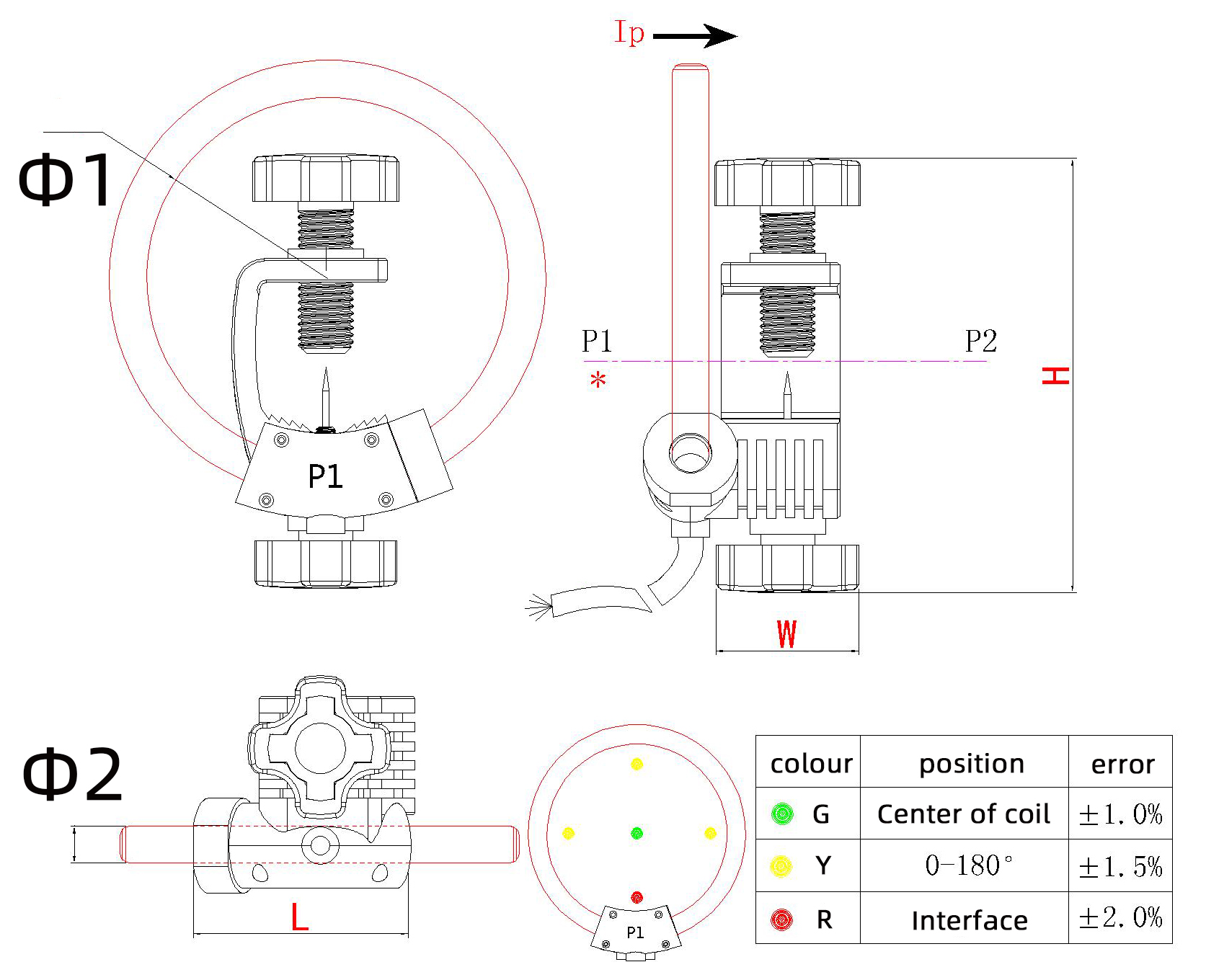

Valor típico y dimensiones
Modelo de producto No. | Entrada nominal | Salida nominal | Clase de precisión | Dimensiones (mm) | ||||
Φ1 | Φ2 | L | W | H | ||||
BNWKLC-50R | 1000A | 50mV | 0.5 | 50 | 8 | 42 | 33 | 88 |
BNWKLC-100R | 4000A | 100 | 10 | 42 | 33 | 88 | ||
Descripción del cable de salida:
1. El extremo de entrada es un cable que pasa por el núcleo (P1 → P2).
2. El extremo de salida sale mediante un cable blindado de tres núcleos.
3. El rojo representa el terminal de medición de voltaje.
4. Azul y amarillo son salidas de señal de voltaje secundario.
5. Defina la correspondencia de polaridad entre 'P1' y la línea azul como el final con el mismo nombre (*).
Precauciones de instalación
* Cuando el transformador esté encendido, debe usar guantes aislantes y sus manos no deben tocar directamente el núcleo rojo del cable blindado.
* No lo utilice si los cables de salida están dañados. Nuestra empresa no es responsable de ningún problema de seguridad causado por un funcionamiento inadecuado.
