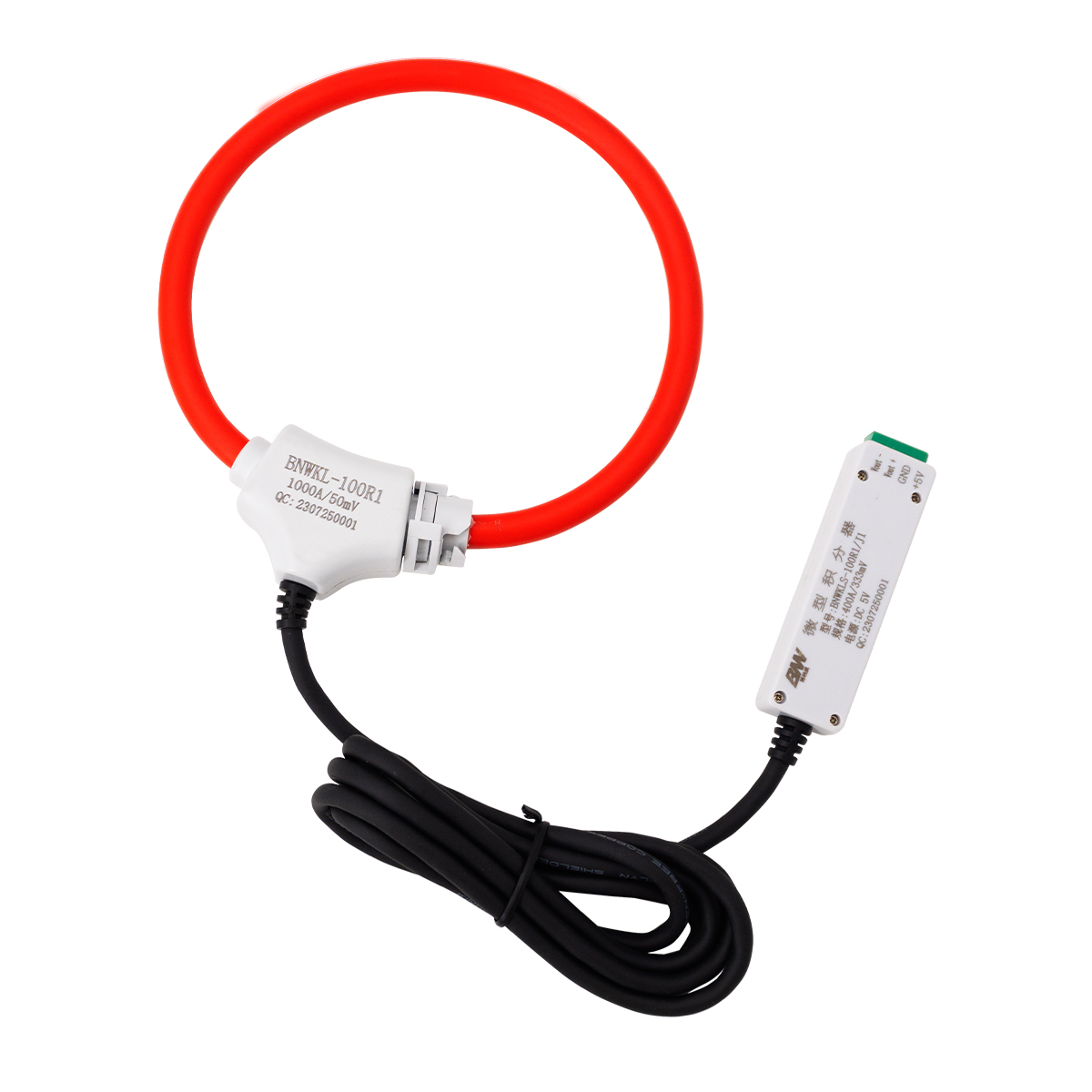

TRKLS-R
TR
Características del producto
* Estructura de núcleo dividido, fácil de instalar en el sitio y fácil de operar. Instalación o extracción rápida y sencilla sin desconectar el cable principal bajo prueba, eficaz para pruebas de corriente seguras y sencillas.
* Bajo voltaje de salida, alta linealidad, amplio rango de frecuencia, sin saturación (sin integrador).
* La salida secundaria adopta un cable blindado y la longitud se puede personalizar según los requisitos del cliente.
* Diseño de estructura flexible, puede detectar la corriente del conductor primario irregular.
Aplicación del producto
Medición de señales de CA de alta corriente (como corriente de cortocircuito); medición de señales de impulsos con valores máximos elevados (como la corriente del rayo); análisis de señales armónicas de corriente; medición de corriente de máquinas de soldar eléctricas (como soldadura por resistencia); medición de corrientes de conductores irregulares (por ejemplo: medición de corriente de carril); medición de instrumentos, transformadores de pinza amperimétrica (por ejemplo: medición de conductores con dimensiones irregulares).
Parámetros del producto
Parámetros eléctricos | Nivel de voltaje de funcionamiento | 0.4/0.66/0.72kv | Clase de precisión | 1% |
Rango de medición | 10A ~ 100kA | Error de fase | ≤60′@(45Hz ~ 65Hz) | |
Voltaje de salida secundario | 0 ~ 3V | Ancho de banda de respuesta | 1Hz ~ 1MHz | |
Rango lineal | 5% ~ 120% | Resistencia del aislamiento | 1000MΩ/500V/1min | |
Linealidad | ≤0,5% | Diámetro de la bobina (D) | Personalizable | |
Fuente de alimentación del integrador | +5 V CC a suministro único | / | / | |
Parámetros mecánicos | Material de la carcasa | PC, retardante de llama/94-V0 | Cableado secundario | Salida de terminal de integrador/cable blindado |
Esqueleto y vaina | Caucho de silicona | Clasificación de protección IP | IP 65 | |
Entorno operativo | Temperatura ambiente | -45℃ ~ +85℃ | Altitud | ≤4000m |
Humedad relativa | ≤ 90% HR a 25 ℃ | Otro | No hay gas corrosivo donde se trabaja. |
Definición del módulo

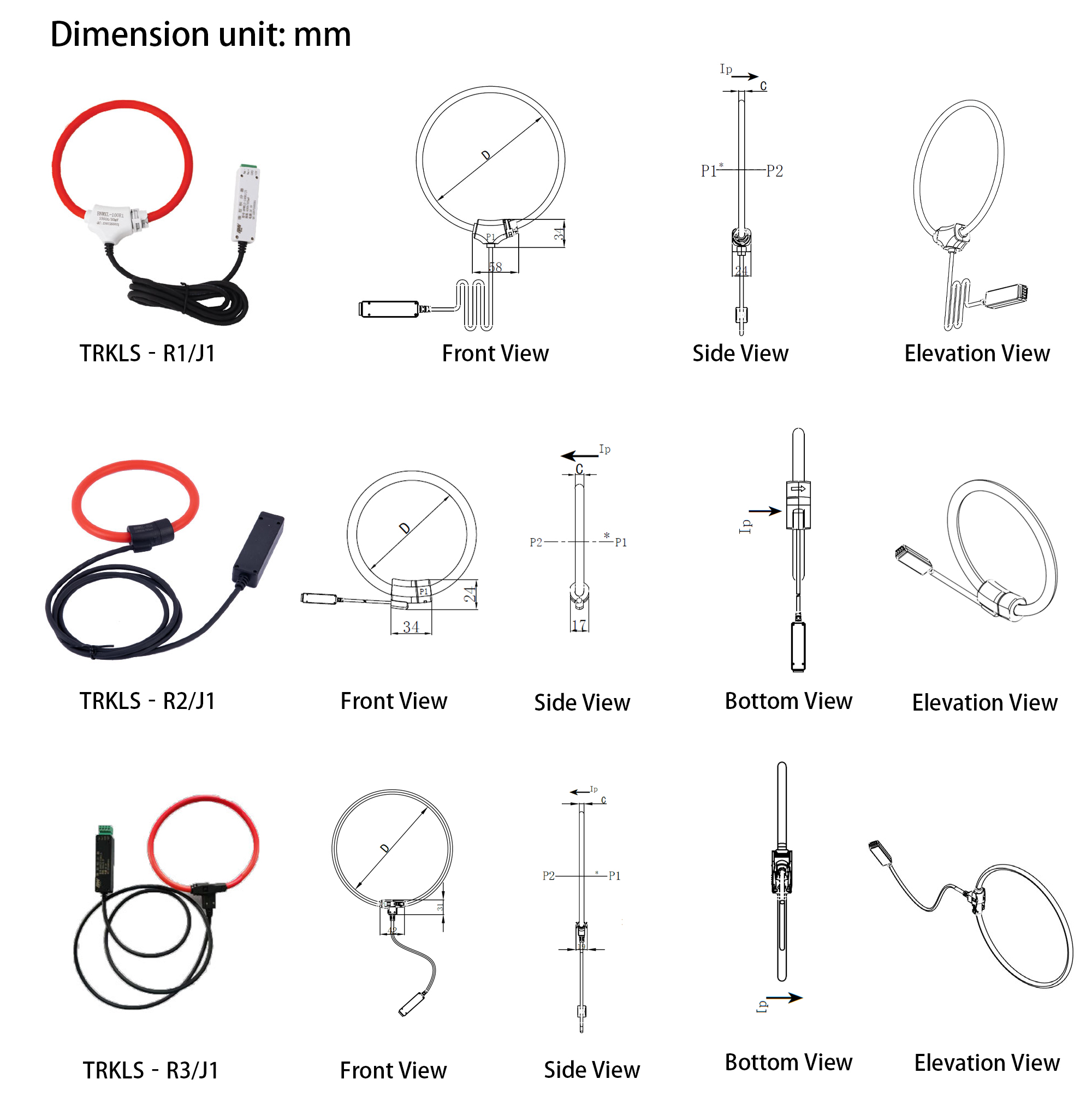

Dimensiones generales
Características del producto
* Estructura de núcleo dividido, fácil de instalar en el sitio y fácil de operar. Instalación o extracción rápida y sencilla sin desconectar el cable principal bajo prueba, eficaz para pruebas de corriente seguras y sencillas.
* Bajo voltaje de salida, alta linealidad, amplio rango de frecuencia, sin saturación (sin integrador).
* La salida secundaria adopta un cable blindado y la longitud se puede personalizar según los requisitos del cliente.
* Diseño de estructura flexible, puede detectar la corriente del conductor primario irregular.
Aplicación del producto
Medición de señales de CA de alta corriente (como corriente de cortocircuito); medición de señales de impulsos con valores máximos elevados (como la corriente del rayo); análisis de señales armónicas de corriente; medición de corriente de máquinas de soldar eléctricas (como soldadura por resistencia); medición de corrientes de conductores irregulares (por ejemplo: medición de corriente de carril); medición de instrumentos, transformadores de pinza amperimétrica (por ejemplo: medición de conductores con dimensiones irregulares).
Parámetros del producto
Parámetros eléctricos | Nivel de voltaje de funcionamiento | 0.4/0.66/0.72kv | Clase de precisión | 1% |
Rango de medición | 10A ~ 100kA | Error de fase | ≤60′@(45Hz ~ 65Hz) | |
Voltaje de salida secundario | 0 ~ 3V | Ancho de banda de respuesta | 1Hz ~ 1MHz | |
Rango lineal | 5% ~ 120% | Resistencia del aislamiento | 1000MΩ/500V/1min | |
Linealidad | ≤0,5% | Diámetro de la bobina (D) | Personalizable | |
Fuente de alimentación del integrador | +5 V CC a suministro único | / | / | |
Parámetros mecánicos | Material de la carcasa | PC, retardante de llama/94-V0 | Cableado secundario | Salida de terminal de integrador/cable blindado |
Esqueleto y vaina | Caucho de silicona | Clasificación de protección IP | IP 65 | |
Entorno operativo | Temperatura ambiente | -45℃ ~ +85℃ | Altitud | ≤4000m |
Humedad relativa | ≤ 90% HR a 25 ℃ | Otro | No hay gas corrosivo donde se trabaja. |
Definición del módulo
Dimensiones generales
