TRKLS-R
TR

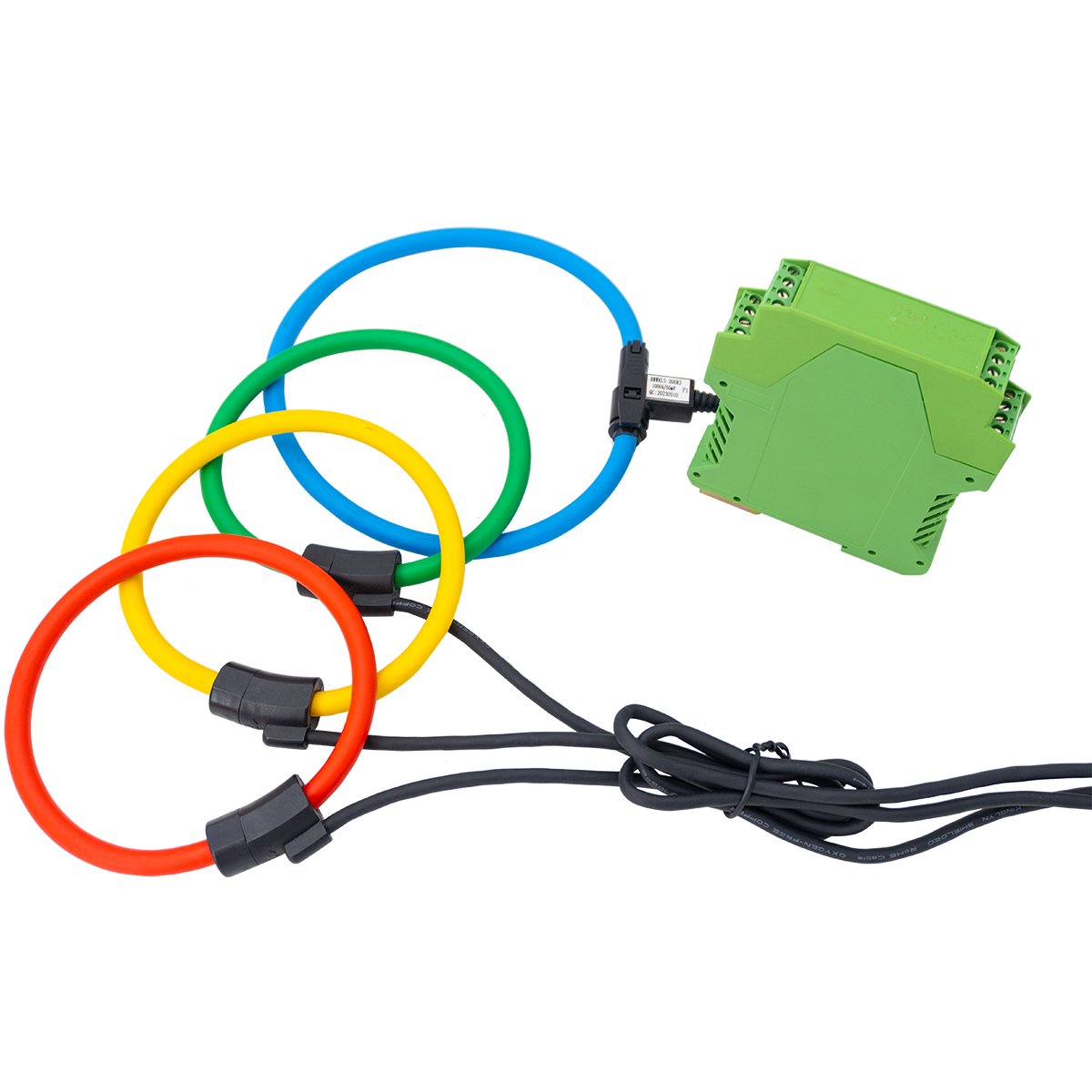

Descripción general del producto
La bobina tiene una excelente capacidad de respuesta transitoria, sin histéresis y fenómeno magnético y de saturación, amplio rango de medición, alta precisión y amplio rango de respuesta de frecuencia. La estructura de núcleo dividido, el edredón de goma de silicona flexible y el esqueleto, se pueden usar para medir la corriente de los conductores con gran tamaño o forma irregular. La bobina requiere muy poco espacio de instalación, peso ligero, instalación simple y conveniente, y no es necesario dañar al conductor. Se usa ampliamente en la medición de grandes corrientes donde la corriente de medición de CT tradicional no se puede usar normalmente.
Aplicación del producto
Medición de señales de CA de alta corriente (como la corriente de cortocircuito); medición de señales de pulso con altos valores de pico (como la corriente del rayo); análisis de señales de corriente armónica; medición actual de máquinas de soldadura eléctrica (como soldadura de resistencia); medición de corrientes de conductores irregulares (por ejemplo: medición de corriente ferroviaria); Medición del instrumento, transformadores del medidor de abrazadera (por ejemplo: conductores de medición con dimensiones irregulares).
Datos técnicos
Parámetros eléctricos | Nivel de voltaje de funcionamiento | 0.4/0.66/0.72kv | Clase de precisión | 0,5% (posición central vertical de la bobina) |
Salida nominal secundaria | 1A | Error de fase | ≤ 60'(45Hz ~ 65Hz) | |
Sobrecarga múltiple | 1,2 veces | Ancho de banda de respuesta | 30 Hz ~ 5 kHz | |
Linealidad | ≤ 0,2% (10% ~ 120%IPN) | Carga máxima | 0,5Ω | |
Fuente de alimentación del integrador | +12 VCC a suministro único | Resistencia al aislamiento | ≥1000MΩ/500VCC | |
Corriente de compensación (deriva cero) | Ip=0A Ta=25℃ @ ≤ 10mA | Deriva de temperatura | ≤ 200 ppm/℃ | |
Consumo de energía | 5W | Diámetro de la bobina | Definido por el cliente | |
Parámetros mecánicos | Material de la carcasa | PC, retardante de llama/94-V0 | Cableado secundario | Cable blindado (longitud ≤ 3 m) |
Esqueleto y superficie | caucho de silicona | Método de instalación | Tipo de carril estándar 35 mm | |
Entorno operativo | Temperatura ambiente | -45℃ ~ +85℃ | Altitud | ≤4000m |
Humedad relativa | ≤ 90% HR a 25 ℃ | Otro | No hay gas corrosivo donde se trabaja. |

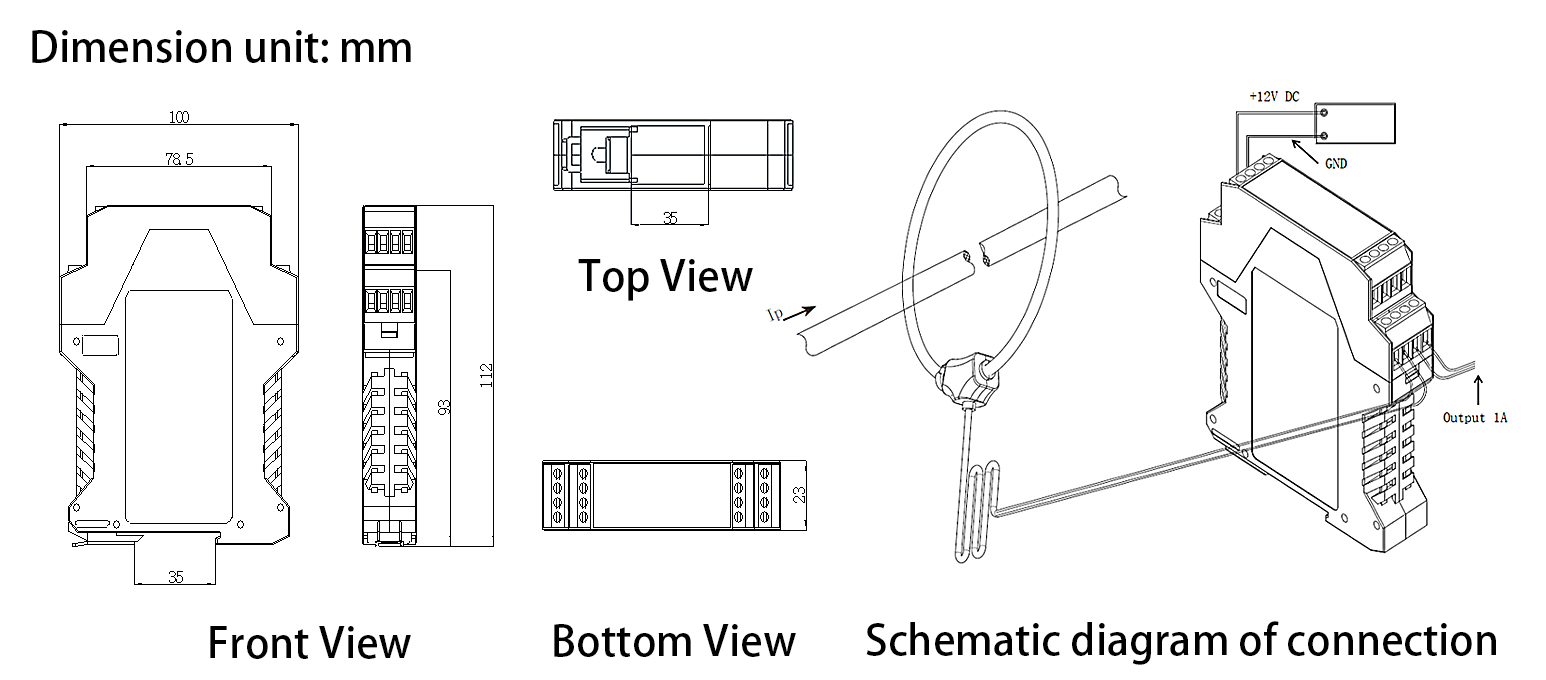

Dimensiones generales
