¿Cuáles son las características y aplicaciones de los transformadores de corriente?

Introducción

Un transformador de corriente (CT) es un tipo crucial de transformador de instrumentos diseñado para convertir de forma segura corriente alterna alta (CA) en corriente secundaria estandarizada de bajo nivel. Funciona según el principio de inducción electromagnética, coincidiendo con la lógica operativa central de los transformadores comunes pero optimizado para la medición y protección de corriente en lugar de la transformación de voltaje. Aísla los circuitos primarios de alto voltaje de los bucles de control y medición secundarios de bajo voltaje, lo cual es insustituible en sistemas de energía y equipos eléctricos industriales.

Características técnicas principales

En primer lugar, destacan un excelente aislamiento eléctrico y prestaciones de seguridad. El devanado primario se conecta directamente a líneas eléctricas de alto voltaje y corriente, mientras que el lado secundario se conecta a medidores, relés y dispositivos de monitoreo. Las estructuras de aislamiento separan eficazmente los circuitos de alto y bajo voltaje, evitando que el personal entre en contacto directo con peligrosos bucles de alta corriente. Una regla de diseño vital prohíbe el funcionamiento en circuito abierto del devanado secundario; un secundario abierto genera un voltaje inducido extremadamente alto que daña el equipo y amenaza la seguridad personal, por lo que los secundarios del CT deben estar conectados a tierra de manera confiable en un punto.

En segundo lugar, alta precisión de medición en los rangos de trabajo designados. Los CT de grado de medición mantienen pequeños errores de relación y fase bajo carga nominal, lo que garantiza estadísticas precisas del consumo de energía para la facturación de electricidad. Los CT con grado de protección priorizan la transmisión de corriente estable durante fallas de cortocircuito. Sus núcleos de hierro están fabricados con láminas de acero al silicio de baja saturación, que resisten la saturación magnética cuando surgen grandes corrientes de falla, por lo que los relés de protección pueden capturar rápidamente señales de corriente anormales. Además, los CT presentan una fuerte resistencia a la sobrecarga, lo que soporta grandes corrientes de falla transitorias sin desmagnetización permanente del núcleo ni daños estructurales.

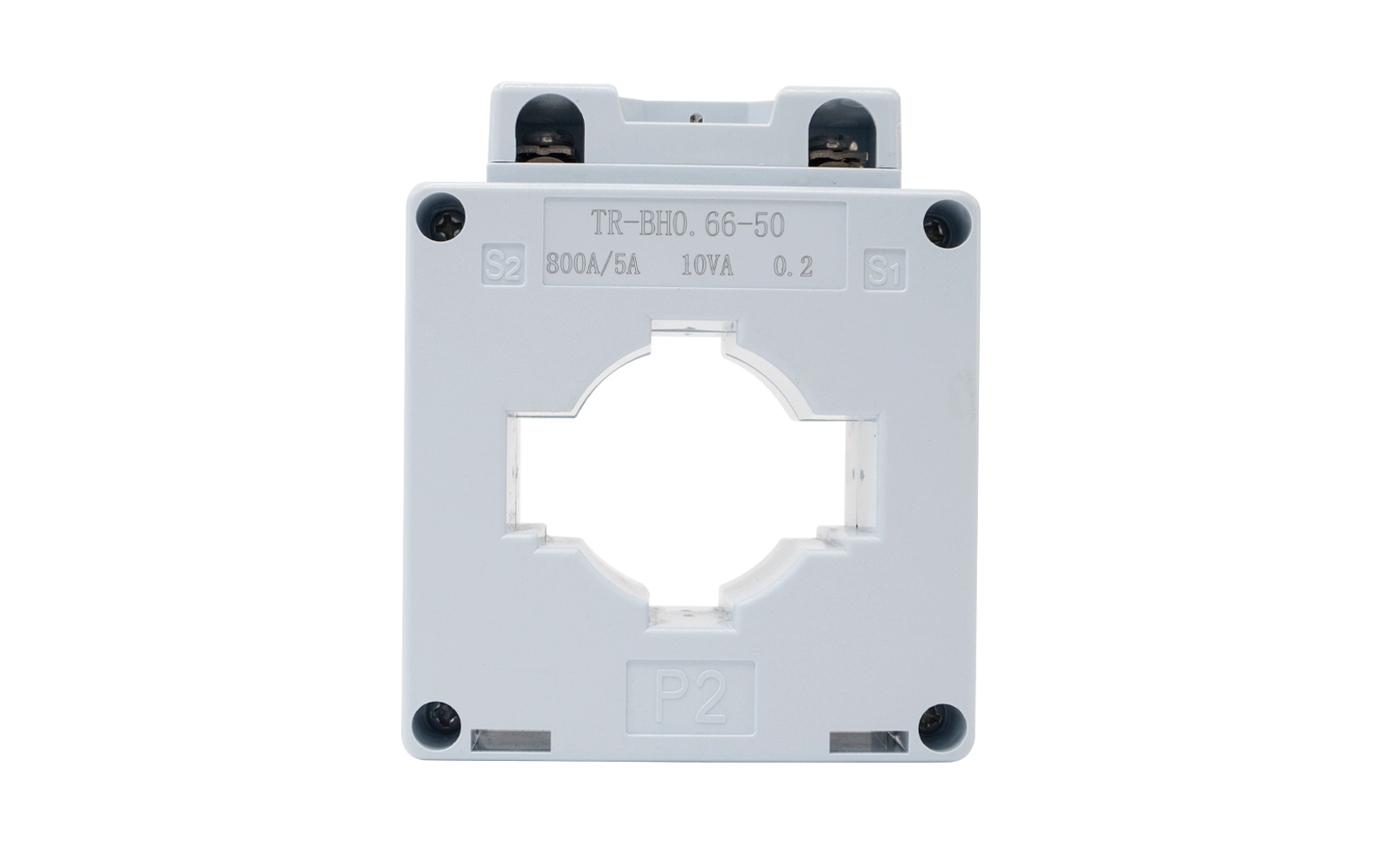

En tercer lugar, diversas formas estructurales y una instalación conveniente. Los CT de tipo bobinado se adaptan a escenarios de baja corriente; Los CT tipo barra utilizan directamente barras colectoras de potencia como devanados primarios para simplificar el cableado. Los CT con abrazadera de núcleo dividido permiten la instalación en vivo sin cortes de energía, ampliamente adoptados para el monitoreo de renovaciones en etapas posteriores. También cuentan con un tamaño compacto, baja pérdida de energía, larga vida útil y adaptabilidad a entornos hostiles como altas temperaturas, humedad y polvo en subestaciones y fábricas.

Principales escenarios de aplicación

Los CT cooperan con medidores de vatios-hora para reducir grandes corrientes de línea a corriente secundaria nominal de 1 A o 5 A para mediciones de electricidad comercial. Los operadores de redes eléctricas instalan CT de medición en estaciones transformadoras, fábricas industriales y puntos de acceso de usuarios de alto voltaje para registrar el consumo de energía preciso para un acuerdo justo, lo que constituye la base de los sistemas de carga de la red.

Los CT, que sirven como parte central de la protección del sistema eléctrico, transmiten datos de corriente en tiempo real a los relés de protección. Cuando se producen cortocircuitos, sobrecargas o fallas de fase, se detectan instantáneamente grandes corrientes anormales. Los relés activan disyuntores para cortar rápidamente las ramas defectuosas, evitando el desgaste del equipo y cortes de energía a gran escala, cubriendo protección diferencial del transformador, protección contra sobrecorriente de línea y protección contra sobrecarga del motor.

En líneas de producción automatizadas, convertidores de frecuencia y gabinetes de distribución de energía inteligentes, los CT proporcionan señales de retroalimentación actual para sistemas de control de circuito cerrado. Los controladores ajustan la potencia de salida de acuerdo con los valores actuales recopilados para estabilizar el funcionamiento del motor y realizar una gestión inteligente de la energía.
