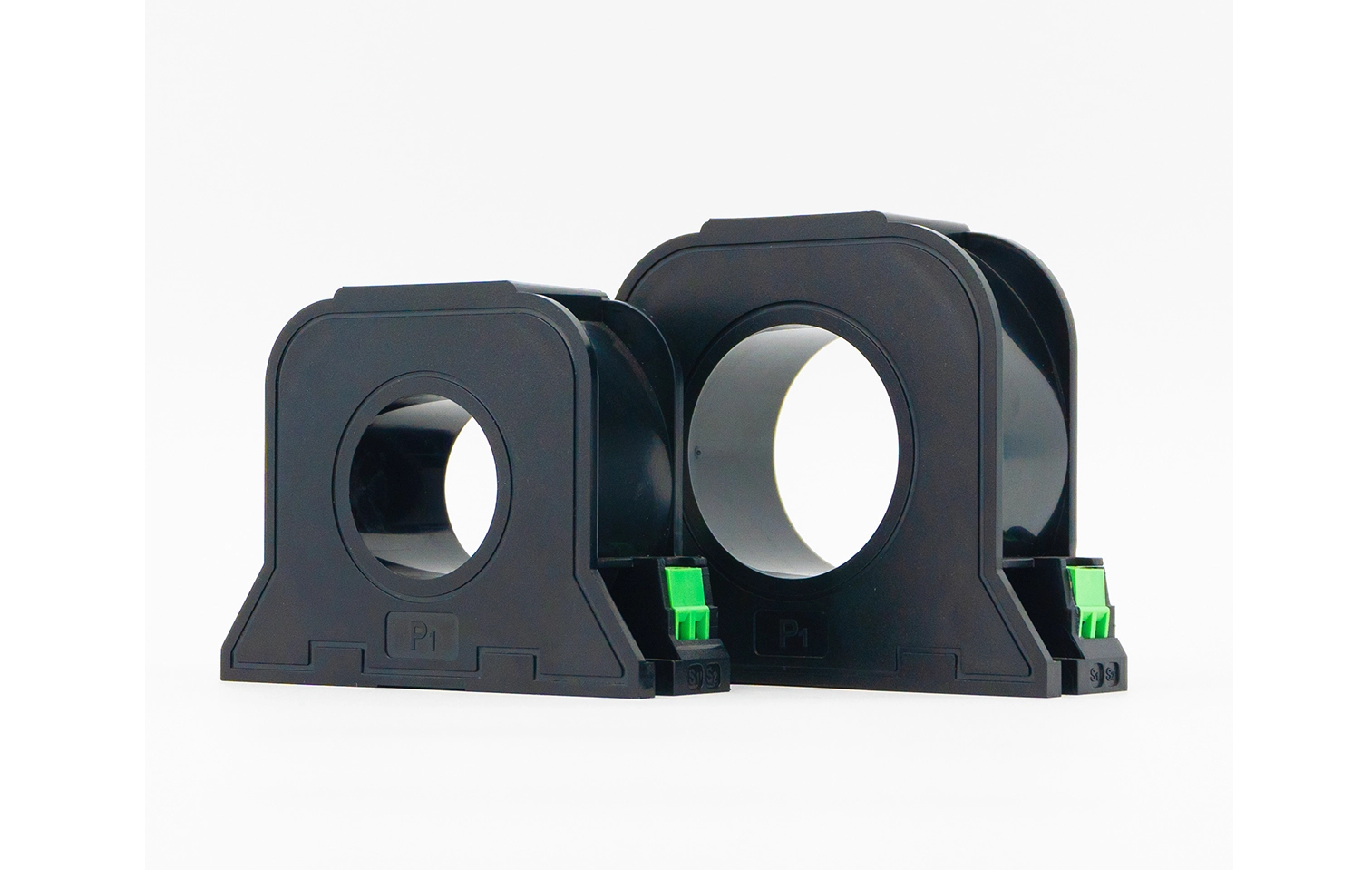

Transformador de corriente industrial

Un industrial transformador de corriente (CT) es un transformador de instrumentos especializado diseñado para convertir de forma segura y precisa corrientes alternas altas en sistemas de energía industriales en corrientes bajas estandarizadas, facilitando la medición, el monitoreo y la protección de equipos eléctricos. Como componente central de la automatización y la distribución de energía industrial moderna, desempeña un papel insustituible para garantizar la estabilidad, seguridad y eficiencia de las redes eléctricas.

El principio de funcionamiento de los TC industriales se basa en la inducción electromagnética, descubierta por primera vez por Michael Faraday en 1831, que sentó las bases de su invención. Al igual que los transformadores, un CT consta de tres partes básicas: un devanado primario, un núcleo magnético y un devanado secundario. El devanado primario, de muy pocas vueltas, se conecta en serie con el circuito bajo prueba, y su corriente está completamente determinada por la corriente de carga de la línea medida, independientemente de la corriente secundaria. El devanado secundario, con más vueltas, se conecta en serie con instrumentos de medición o relés de protección, operando en condiciones cercanas a un cortocircuito debido a la baja impedancia de estos dispositivos.

Los CT industriales se clasifican en varios tipos según diferentes criterios para satisfacer diversas necesidades industriales. Por lugar de instalación, se dividen en tipos de interior y exterior; por forma de aislamiento, existen tipos de tipo seco, de tipo fundido y sumergidos en aceite; Por principio de funcionamiento, incluyen los tipos electromagnéticos, de efecto Hall y fotoeléctricos. Funcionalmente, se pueden dividir en CT de medición y CT de protección: los CT de medición requieren alta precisión (clases de precisión de 0,2 a 1,0) para la medición de energía y el monitoreo de corriente, mientras que los CT de protección necesitan mantener la linealidad bajo grandes corrientes de falla para garantizar un funcionamiento confiable de los relés de protección.

Estos transformadores se aplican ampliamente en escenarios industriales como plantas de energía, subestaciones, paneles de distribución industrial e instalaciones de energía renovable. Permiten una medición segura de altas corrientes que no es práctico detectar directamente, proporcionan datos precisos para la gestión y facturación de energía y activan acciones de protección oportunas durante cortocircuitos o fallas de sobrecorriente para evitar daños al equipo y riesgos de seguridad. Los parámetros clave incluyen corriente primaria/secundaria nominal, relación de vueltas, clase de precisión y voltaje de aislamiento, que deben cumplir con estándares internacionales como IEC 60044-8 e IEC 61869, así como estándares nacionales como GB1208-2016.
