Practicidad y operatividad de los transformadores de corriente impermeables para exteriores.

Autor: Dr. Michael T. Warren, Ph.D., ingeniero eléctrico sénior y especialista en sistemas de energía
Calificación: Ph.D. en Ingeniería de Energía Eléctrica, más de 15 años trabajando en sistemas de medición de redes públicas, investigador publicado en instrumentación y monitoreo de energía.

Introducción

Los transformadores de corriente (CT) impermeables para exteriores son componentes esenciales en los sistemas modernos de distribución eléctrica y monitoreo industrial. Diseñados para un rendimiento confiable en entornos hostiles, estos dispositivos convierten altas corrientes primarias en corrientes secundarias estandarizadas y medibles mientras mantienen la protección ambiental y la estabilidad operativa a largo plazo. Su practicidad y operatividad los han hecho indispensables en redes de servicios públicos, instalaciones de energía renovable e infraestructuras de monitoreo inteligente en todo el mundo.

¿Qué es un transformador de corriente y por qué es importante el diseño exterior impermeable?

Un transformador de corriente (CT) es un instrumento electromagnético que reduce la corriente alterna (CA) grande a una corriente estandarizada más baja (generalmente 5 A o 1 A) adecuada para medición, relés de protección y sistemas de adquisición de datos. Al proporcionar un aislamiento eléctrico seguro y una medición proporcional precisa, los CT son la columna vertebral de la detección de corriente en los sistemas de energía.

Los CT impermeables para exteriores están diseñados específicamente para resistir la humedad, el polvo, la exposición a los rayos UV y las temperaturas extremas. Una clasificación IP67 o IP65 , por ejemplo, indica que el dispositivo puede soportar la inmersión en agua durante períodos cortos y una protección completa contra la entrada de polvo, una necesidad cuando se instala en postes de servicios públicos, interruptores exteriores o en campos de energía renovable.

Ventajas prácticas clave

1. Resiliencia ambiental y longevidad

Los CT para exteriores con clasificación IP (p. ej., IP67 ) brindan protección garantizada contra la lluvia, la humedad y el polvo, algo fundamental para instalaciones expuestas a los elementos. Los núcleos rellenos de epoxi y los termoplásticos estables a los rayos UV aumentan la vida útil y reducen los requisitos de mantenimiento, especialmente en áreas con cambios climáticos frecuentes.

2. Instalación flexible

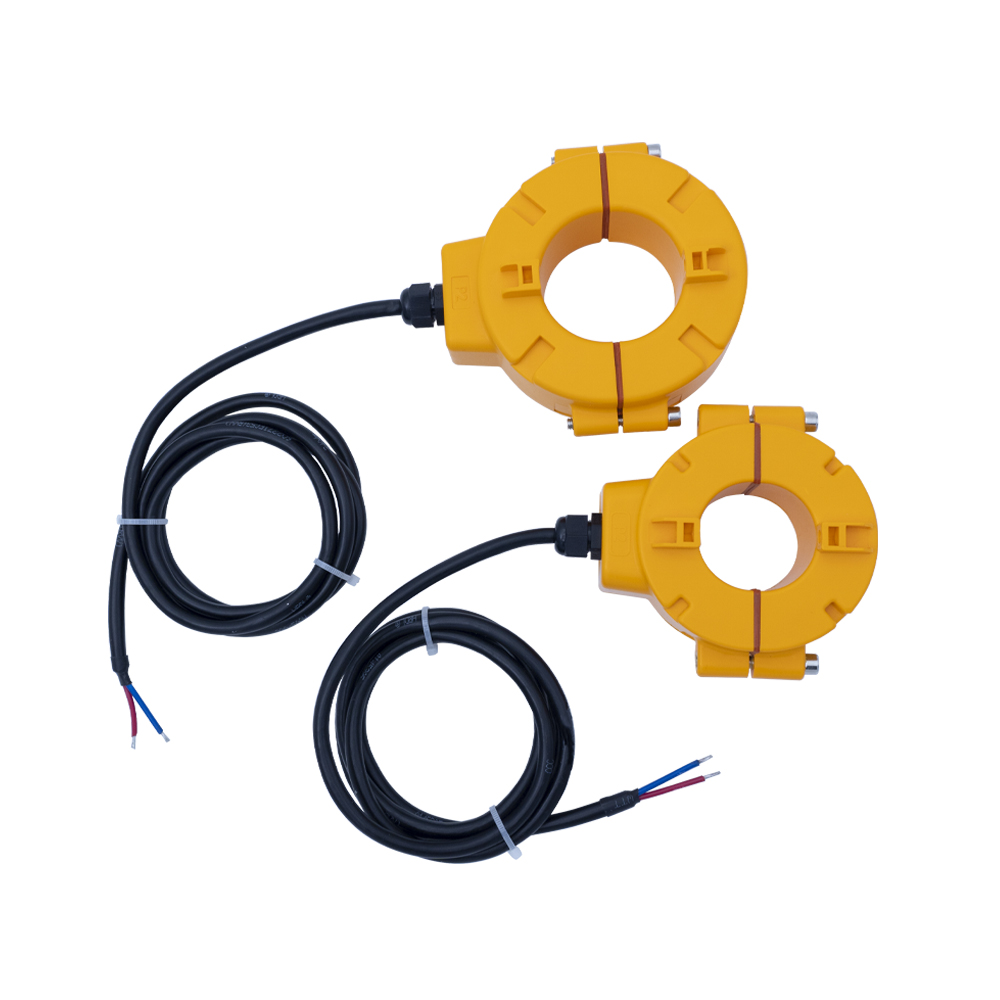

Muchos CT para exteriores (especialmente los diseños de núcleo dividido) permiten la instalación sin interrumpir el servicio . Esto significa que los técnicos pueden conectar el CT alrededor de conductores existentes sin cortes de energía, lo que reduce significativamente el tiempo de inactividad operativa y los riesgos de seguridad.

3. Amplia aplicabilidad en toda la infraestructura eléctrica

Estos CT se utilizan en:

• Monitoreo de corriente de postes de servicios públicos

• Medición de transformadores de distribución exterior.

• Sistemas de protección y seguridad en subestaciones.

• Plantas de energía renovable como parques solares y eólicos.

• Redes inteligentes y configuraciones de monitoreo habilitadas para IoT

Esta amplia gama aumenta su valor práctico para múltiples sectores.

Operabilidad: simple pero robusta

Los TC impermeables para exteriores combinan clases de alta precisión (0,5 a 1,0) con un diseño mecánico resistente. Las características típicas incluyen:

• Salidas secundarias estandarizadas (1 A o 5 A) para compatibilidad universal.

• Núcleos sellados de alta resistencia que mantienen la precisión en condiciones de humedad o inmersión.

• Modelos de núcleo partido que facilitan la instalación sin desconectar conductores primarios.

Representación de datos textuales (simplificada):

Tabla: Clasificaciones típicas y factores de operabilidad para CT impermeables para exteriores.

Opinión autorizada

'En el monitoreo de corriente exterior, los CT impermeables no son solo dispositivos: son puertas de enlace de datos que garantizan una medición confiable bajo estrés ambiental. Su resiliencia afecta directamente la seguridad de la red, la contabilidad de energía y la capacidad de respuesta del sistema.'
— Prof. Alan R. Jennings, miembro senior de IEEE y experto en medición de energía

Esta visión experta se alinea con estándares de la industria como IEC 61869-2 e IEEE C57.13 , que guían los criterios de diseño y rendimiento para los CT utilizados en aplicaciones de misión crítica.

Ejemplo de caso de cliente: monitoreo de red industrial

Caso: Implementación del sistema de nube industrial en Vietnam

En una instalación industrial en Vietnam, se implementaron transformadores de corriente exteriores de núcleo dividido para medir las corrientes trifásicas que fluyen hacia las líneas de producción. Los CT de núcleo dividido permitieron un monitoreo continuo sin desconectar las barras colectoras de cobre, lo que redujo significativamente el tiempo de instalación y evitó interrupciones de energía durante la instalación. Las corrientes detectadas se integraron en una solución de monitoreo basada en la nube, lo que permitió una visibilidad en tiempo real del uso de energía en toda la planta.

Resultados destacados:

• Tiempo de instalación reducido: no es necesario apagar el suministro eléctrico.

• Calidad de datos mejorada: monitoreo continuo de corriente para cada fase.

• Ahorro de costos: Menores costos de mano de obra y tiempo de inactividad.

Conclusión

Los transformadores de corriente impermeables para exteriores ofrecen un rendimiento muy práctico, operable y confiable para una variedad de aplicaciones de monitoreo eléctrico en exteriores. Con una sólida protección ambiental, instalación flexible, señales de salida estandarizadas y cumplimiento de estándares internacionales, son activos estratégicos en los sistemas eléctricos modernos, desde redes de servicios públicos hasta redes industriales e instalaciones renovables.

Preguntas frecuentes: transformadores de corriente impermeables para exteriores

1. ¿Cuál es la diferencia entre un transformador de corriente impermeable para interiores y exteriores?

La principal diferencia radica en la protección del medio ambiente. Los transformadores de corriente impermeables para exteriores están diseñados con carcasas selladas, materiales resistentes a los rayos UV y altas clasificaciones de IP (normalmente IP65 o IP67) para resistir la lluvia, la humedad, el polvo y las fluctuaciones de temperatura. Los CT de interior generalmente carecen de este nivel de sellado ambiental y están destinados a entornos controlados, como tableros de distribución o gabinetes eléctricos.

2. ¿Se pueden instalar transformadores de corriente impermeables para exteriores sin cortar la energía?

Sí, muchos CT para exteriores, en particular los modelos de núcleo dividido, están diseñados para instalación en vivo. Esto permite a los técnicos sujetar el transformador alrededor de un conductor existente sin desconectar el circuito. Esto reduce significativamente el tiempo de inactividad, los costos laborales y las interrupciones operativas en entornos industriales o de servicios públicos.

3. ¿Qué precisión tienen los TC impermeables para exteriores?

Los TC impermeables para exteriores suelen cumplir con los estándares IEC 61869-2 o IEEE C57.13 y suelen ofrecer clases de precisión de 0,5 o 1,0. Los modelos de alta precisión pueden lograr un rendimiento aún mejor según los requisitos de la aplicación. La instalación adecuada y la adaptación correcta de la carga son esenciales para mantener la precisión de las mediciones.
