Medición de señales de pulso con bobinas de Rogowski

En el ámbito de la ingeniería eléctrica, la medición precisa de las señales de pulso con altos valores máximos es crucial. Una de las herramientas más efectivas para esta tarea es la bobina Rogowski. Este artículo profundiza en las complejidades de medir señales de pulso utilizando bobinas de Rogowski, explorando sus ventajas, aplicaciones y la ciencia detrás de su funcionalidad.

Comprender las bobinas de Rogowski

Las bobinas de Rogowski son dispositivos especializados que se utilizan para medir corriente alterna (CA) y señales de pulso. Estas bobinas, que llevan el nombre del físico alemán Walter Rogowski, están diseñadas para detectar señales de alta frecuencia y valores máximos elevados con una precisión notable.

Diseño y estructura

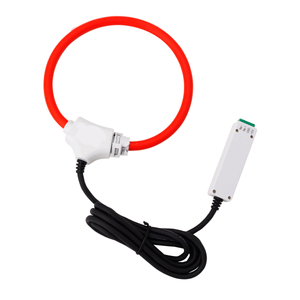

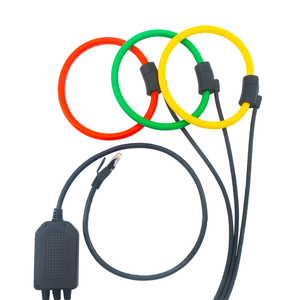

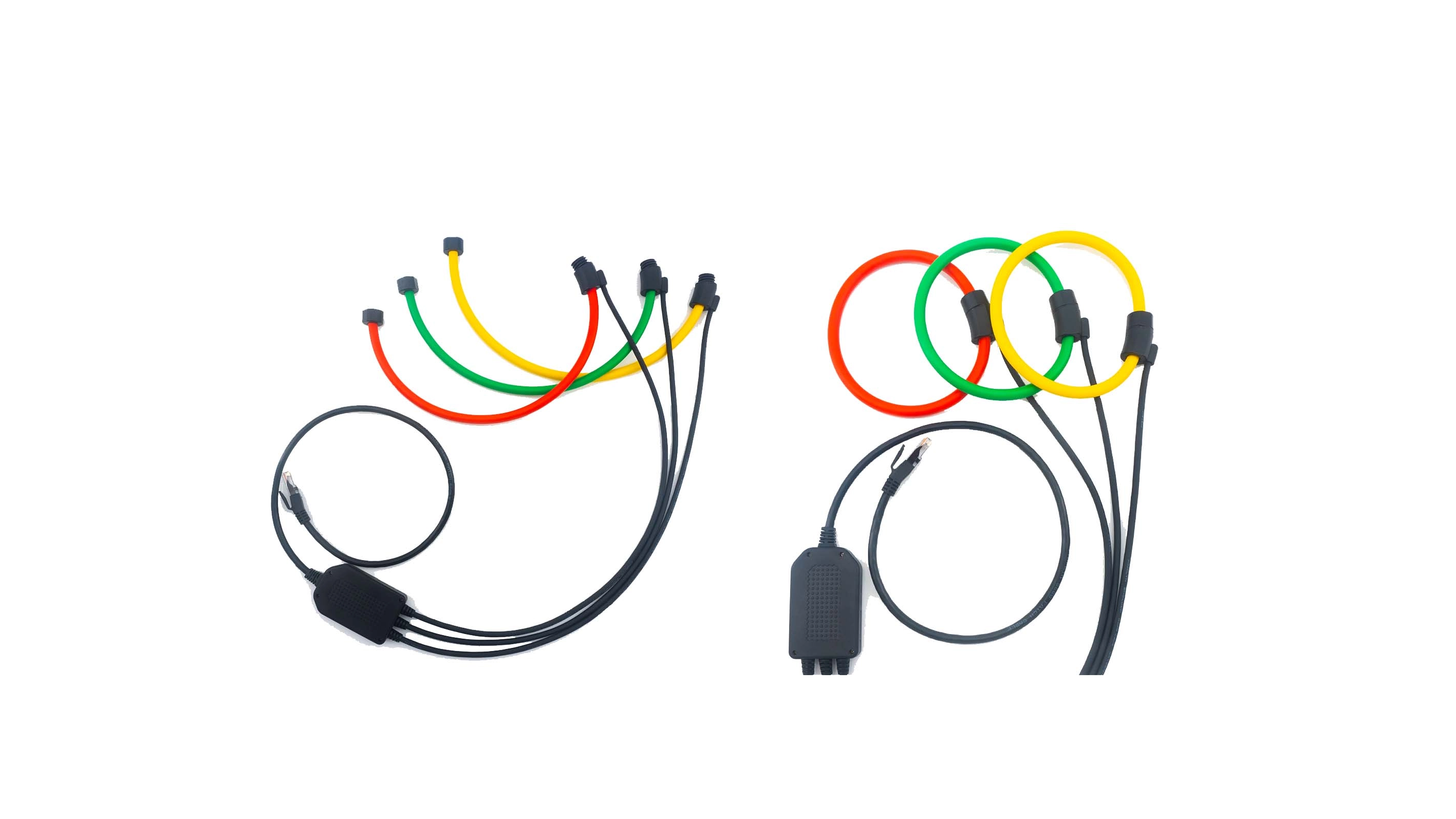

La bobina de Rogowski consiste en un devanado helicoidal de alambre, generalmente enrollado sobre un núcleo no magnético. Este diseño permite que la bobina sea flexible y adaptable a diversas formas y tamaños de conductores. La característica clave de una bobina Rogowski es su núcleo de aire, que elimina los problemas de saturación comúnmente asociados con los transformadores con núcleo de hierro.

Principio operativo

El principio operativo de una bobina Rogowski se basa en la ley de inducción electromagnética de Faraday. Cuando un conductor de transporte de corriente pasa a través de la bobina, induce un voltaje proporcional a la tasa de cambio de la corriente. Este voltaje inducido se integra para proporcionar una medición de la forma de onda de corriente, lo que hace que las bobinas Rogowski sean ideales para capturar señales de pulso con altos valores máximos.

Ventajas del uso de bobinas Rogowski

Las bobinas de Rogowski ofrecen varias ventajas sobre los transformadores actuales tradicionales y otros dispositivos de medición. Estos beneficios los convierten en la opción preferida para muchas aplicaciones en ingeniería eléctrica y sistemas de energía.

Alta precisión y linealidad

Una de las principales ventajas de las bobinas de Rogowski es su alta precisión y linealidad. A diferencia de los transformadores de corriente tradicionales, las bobinas de Rogowski no sufren saturación del núcleo.
