Descripción del transformador de corriente

Un transformador de corriente (CT) es un transformador de instrumentos eléctricos diseñado para medir corriente alterna (CA) en sistemas de energía de forma segura y precisa. Reduce las corrientes primarias altas a una corriente secundaria estandarizada más baja que puede monitorearse fácilmente mediante instrumentos de medición, relés de protección y sistemas de control. Los transformadores de corriente se utilizan ampliamente en instalaciones industriales, redes de distribución de energía, sistemas de energía renovable y edificios comerciales donde la medición precisa de la corriente y la protección eléctrica son esenciales.

El principio de funcionamiento básico de un transformador de corriente es la inducción electromagnética. El devanado primario se conecta en serie con el conductor por el que circula la corriente a medir. En muchos diseños, el propio conductor actúa como devanado primario. Cuando la CA fluye a través del conductor primario, crea un campo magnético en el núcleo del transformador. Este campo magnético induce una corriente proporcional en el devanado secundario. La corriente secundaria generalmente está estandarizada a 5 A o 1 A, lo que permite que los medidores y equipos de monitoreo midan de manera segura corrientes altas sin estar conectados directamente al circuito de alimentación.

Una de las ventajas más importantes de un transformador de corriente es el aislamiento eléctrico. Al separar el circuito de medición del circuito de potencia de alto voltaje, un CT mejora la seguridad tanto para el personal como para el equipo. Este aislamiento también protege los instrumentos sensibles de corrientes excesivas y fluctuaciones de voltaje. Como resultado, los transformadores de corriente son un componente crítico en los sistemas de protección y monitoreo de energía.

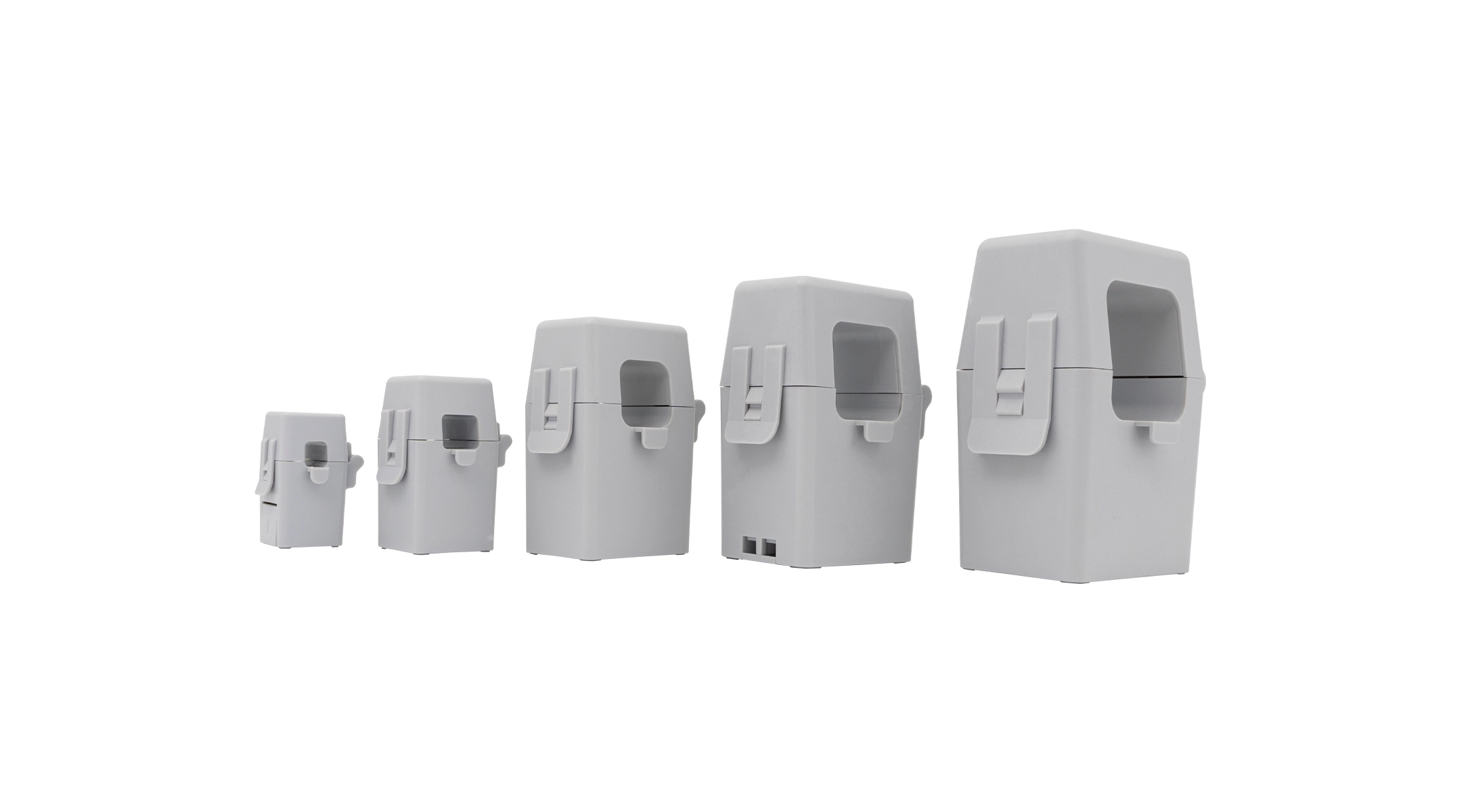

Los transformadores de corriente están disponibles en varios tipos para adaptarse a diferentes aplicaciones. Los transformadores de corriente tipo anillo o donut cuentan con un centro hueco a través del cual pasa el conductor. Los transformadores de corriente de núcleo dividido se pueden abrir e instalar alrededor de conductores existentes sin desconectar el circuito, lo que los hace ideales para proyectos de modernización y sistemas de gestión de energía. Los transformadores de corriente tipo barra utilizan un conductor incorporado como devanado primario y se encuentran comúnmente en aparamentas y paneles eléctricos. Los transformadores de corriente de tipo bobinado incluyen un devanado primario dedicado y se utilizan cuando se requiere una mayor precisión de medición.

La precisión es otra característica clave de los transformadores de corriente. Según la aplicación se encuentran disponibles diferentes clases de precisión. Los CT de medición están diseñados para proporcionar mediciones de corriente precisas con fines de monitoreo y facturación de energía, mientras que los CT de protección están diseñados para operar de manera confiable durante condiciones de falla y suministrar señales precisas a los relés de protección. La selección de la clase de precisión adecuada garantiza un rendimiento óptimo en la aplicación prevista.

Los transformadores de corriente son ampliamente utilizados en plantas de generación de energía, subestaciones, sistemas de automatización industrial, centros de control de motores e instalaciones de energías renovables. Permiten monitoreo de corriente en tiempo real, detección de sobrecarga, análisis de calidad de energía y protección de equipos. En los sistemas modernos de gestión de energía y redes inteligentes, los CT proporcionan datos esenciales que ayudan a mejorar la eficiencia energética y la confiabilidad del sistema.

En resumen, un transformador de corriente es un dispositivo vital para medir y monitorear la corriente eléctrica en sistemas de CA. Al convertir altas corrientes en niveles seguros y manejables, permite una medición precisa, una protección efectiva y un funcionamiento confiable de los equipos eléctricos. Su versatilidad, beneficios de seguridad y amplia gama de aplicaciones hacen del transformador de corriente un componente indispensable en los sistemas de energía eléctrica modernos.
