Construcción del transformador de corriente

Un transformador de corriente (CT) es un transformador de instrumentos especializado diseñado para medir corriente alterna (CA) de forma segura y precisa. Reduce las corrientes primarias altas a corrientes secundarias bajas estandarizadas, generalmente 5 A o 1 A, lo que permite que los instrumentos de medición, relés de protección y sistemas de monitoreo funcionen sin exposición directa a circuitos de alta corriente. Comprender la construcción de un transformador de corriente es esencial para seleccionar el dispositivo adecuado y garantizar un rendimiento confiable en los sistemas de energía eléctrica.

La construcción básica de un transformador de corriente consta de un núcleo magnético, un devanado primario, un devanado secundario, materiales aislantes y una carcasa o recinto externo. Estos componentes trabajan juntos para proporcionar una medición de corriente precisa mientras mantienen el aislamiento eléctrico entre el circuito primario de alto voltaje y el circuito secundario de bajo voltaje.

El núcleo magnético es una de las partes más importantes de un transformador de corriente. Por lo general, está fabricado con laminaciones de acero al silicio de alta permeabilidad o materiales nanocristalinos que minimizan las pérdidas magnéticas y mejoran la precisión. El núcleo forma un camino magnético cerrado que permite que el flujo magnético generado por la corriente primaria se transfiera eficientemente al devanado secundario. Los materiales del núcleo de alta calidad ayudan a reducir la histéresis y las pérdidas por corrientes parásitas, lo que garantiza una transformación de corriente precisa en un amplio rango operativo.

El devanado primario transporta la corriente que debe medirse. En muchos transformadores de corriente, especialmente en los diseños de barra y de ventana, el devanado primario puede consistir en un solo conductor que pasa por el centro del transformador. En los transformadores de corriente de tipo bobinado, el devanado primario contiene varias vueltas de alambre de cobre aislado enrollado alrededor del núcleo. El número de vueltas primarias depende de la relación de corriente deseada y de los requisitos de la aplicación.

El devanado secundario se enrolla alrededor del núcleo magnético mediante un cable de cobre aislado. Contiene muchas más vueltas que el devanado primario. La relación entre los giros primario y secundario determina la relación de transformación actual. Por ejemplo, un CT con una relación de 1000:5 convierte una corriente primaria de 1000 A en una corriente secundaria de 5 A. El devanado secundario está conectado a instrumentos de medición, medidores de energía, equipos de monitoreo o relés de protección.

El aislamiento juega un papel fundamental en la construcción de transformadores de corriente. Se utilizan diversos materiales aislantes, como resina epoxi, barniz, película de poliéster y papel aislante, para separar los devanados y proteger contra fallas eléctricas. Para aplicaciones de media y alta tensión, se incorporan capas de aislamiento adicionales para soportar niveles elevados de tensión y estrés ambiental.

La carcasa o recinto proporciona protección mecánica y resistencia ambiental. Los transformadores de corriente para interiores suelen estar encerrados en cajas de plástico moldeado o resina epoxi, mientras que los modelos para exteriores utilizan materiales resistentes a la intemperie diseñados para resistir la humedad, el polvo, la radiación ultravioleta y las fluctuaciones de temperatura. Algunos transformadores de corriente para exteriores cuentan con carcasas impermeables y resistentes a la corrosión para un funcionamiento prolongado en entornos hostiles.

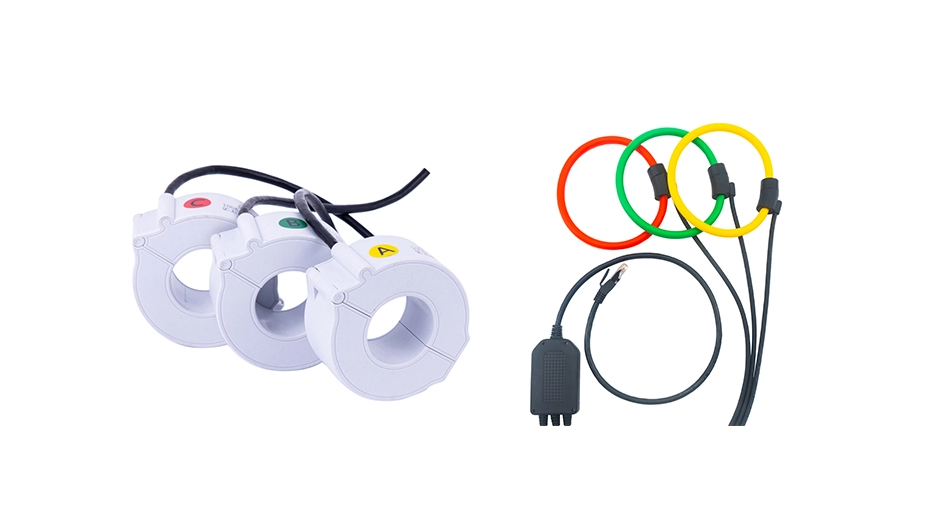

Hay diferentes construcciones de CT disponibles para cumplir con requisitos de instalación específicos. Los transformadores de corriente tipo ventana tienen una abertura por donde pasa el conductor, lo que simplifica la instalación. Los transformadores de corriente de núcleo dividido cuentan con un núcleo articulado que se puede abrir y sujetar alrededor de un conductor existente sin desconectar el circuito. Los transformadores de corriente tipo barra incorporan un conductor primario incorporado, mientras que los transformadores tipo bobinado brindan mayor precisión para aplicaciones de baja corriente.

Los transformadores de corriente modernos también pueden incluir características adicionales como cubiertas de terminales, soportes de montaje, escudos protectores y circuitos integrados de acondicionamiento de salida. Estas mejoras mejoran la seguridad, simplifican la instalación y aumentan la compatibilidad con los sistemas de monitoreo digital.

En conclusión, la construcción de un transformador de corriente combina un núcleo magnético, devanados primarios y secundarios, sistemas de aislamiento y carcasa protectora para proporcionar una medición de corriente precisa y aislada. El diseño y la selección de materiales adecuados garantizan una alta precisión, confiabilidad y una larga vida útil, lo que convierte a los transformadores de corriente en componentes indispensables en los sistemas de generación, transmisión, distribución, automatización industrial y gestión de energía de energía.
