Cuando se trata de corrientes eléctricas elevadas, la precisión y la seguridad son primordiales. Pero, ¿cómo se elige el transformador de corriente en miniatura (CT) adecuado para su sistema?
Los CT en miniatura son esenciales para reducir las corrientes elevadas a un valor seguro y medible, garantizando un rendimiento óptimo del sistema. En esta guía, analizaremos los factores clave a considerar al seleccionar el TC perfecto para sus necesidades. Aprenderá sobre sus funciones, tipos y las mejores prácticas para la instalación.

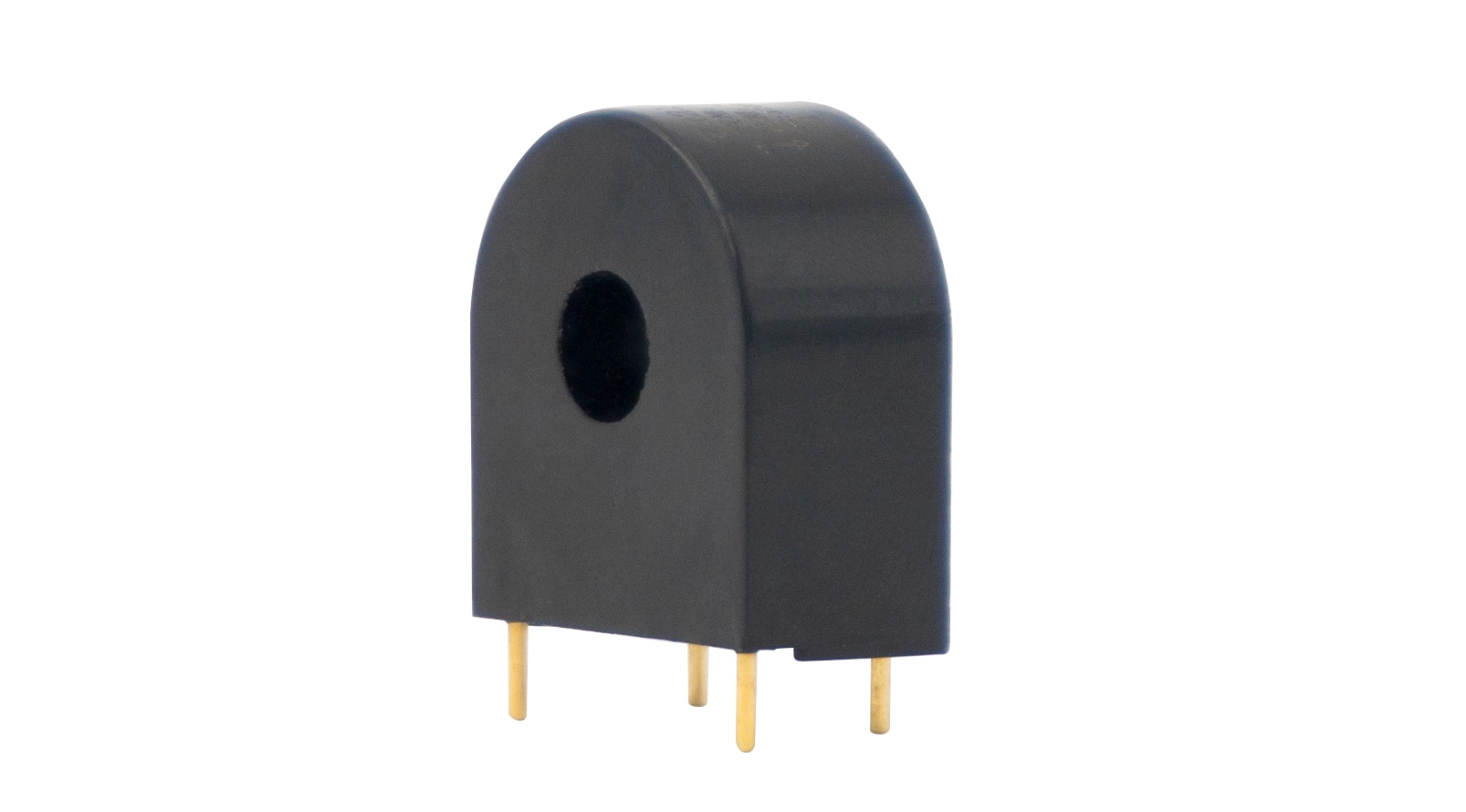

Un transformador de corriente en miniatura funciona reduciendo la corriente primaria alta en un circuito eléctrico a una corriente secundaria más pequeña y medible. Esto se logra mediante inducción electromagnética, donde la corriente primaria genera un campo magnético dentro del núcleo del CT. Este campo magnético luego induce una corriente proporcional en el devanado secundario, que se puede medir de manera segura sin exponer ningún equipo a niveles de alto voltaje.
La capacidad de reducir de forma segura altas corrientes hace que los CT en miniatura sean vitales en escenarios donde la medición directa de altas corrientes presentaría riesgos de seguridad o podría dañar equipos sensibles. Por ejemplo, en los sistemas de distribución de energía, los CT se emplean para monitorear las corrientes que fluyen a través de las líneas eléctricas, que de otro modo podrían causar daños a los instrumentos de monitoreo.
Los CT en miniatura proporcionan un método seguro y preciso para medir corrientes altas en una amplia gama de aplicaciones eléctricas. Sin el uso de estos transformadores, los sistemas de monitoreo eléctrico tendrían dificultades para manejar las cargas eléctricas extremas que son comunes en muchas instalaciones industriales, comerciales y residenciales. Además, estos transformadores garantizan que los medidores de energía y otros equipos de monitoreo proporcionen lecturas precisas, que son esenciales para la facturación, el diagnóstico y la protección del sistema.
Elegir el TC adecuado no solo evita posibles problemas como mediciones inexactas o sobrecarga del equipo, sino que también garantiza que su sistema eléctrico funcione de manera óptima y segura, protegiendo tanto al personal como al equipo de daños.
Los CT en miniatura son versátiles y se pueden encontrar en diversas industrias y aplicaciones. Algunos de los usos más comunes incluyen:
Sistemas de monitoreo de energía: los CT en miniatura se utilizan para medir con precisión el uso de energía en entornos residenciales, comerciales e industriales, lo que ayuda con el monitoreo del consumo de energía y la asignación de costos.
Detección de fallas a tierra: en sistemas críticos para la seguridad, los CT se utilizan para detectar fugas de corriente y fallas a tierra, lo que permite una acción rápida y protección del sistema.
Analizadores de energía: los CT son cruciales para diagnosticar problemas eléctricos, garantizar que los sistemas de energía y los dispositivos eléctricos funcionen de manera óptima y prevenir fallas.
Paneles de control y distribución: en los sistemas de distribución de energía, los CT miden y monitorean la corriente para garantizar un funcionamiento eficiente y evitar sobrecargas eléctricas.
Al seleccionar el tipo de CT correcto para estas aplicaciones, puede garantizar que sus sistemas sigan siendo confiables, seguros y precisos. Para profundizar en todas las funciones y características, consulte esta guía detallada sobre el principio de funcionamiento específico de un transformador de corriente en miniatura..
Los TC bobinados consisten en bobinas enrolladas alrededor de un núcleo magnético, donde el devanado primario está conectado directamente al sistema eléctrico y el devanado secundario se utiliza para medir la corriente. Estos tipos de CT son ideales para situaciones donde se requieren mediciones precisas de corriente, como en medición industrial, subestaciones eléctricas y sistemas eléctricos de alta resistencia.
Uno de los principales beneficios de las TC de heridas es su alta precisión. Estos CT pueden manejar una amplia gama de niveles de corriente, lo que los hace adecuados para aplicaciones de corriente alta y baja. Sin embargo, suelen ser más grandes y más permanentes en comparación con otros tipos de TC, lo que los hace más adecuados para aplicaciones estacionarias.

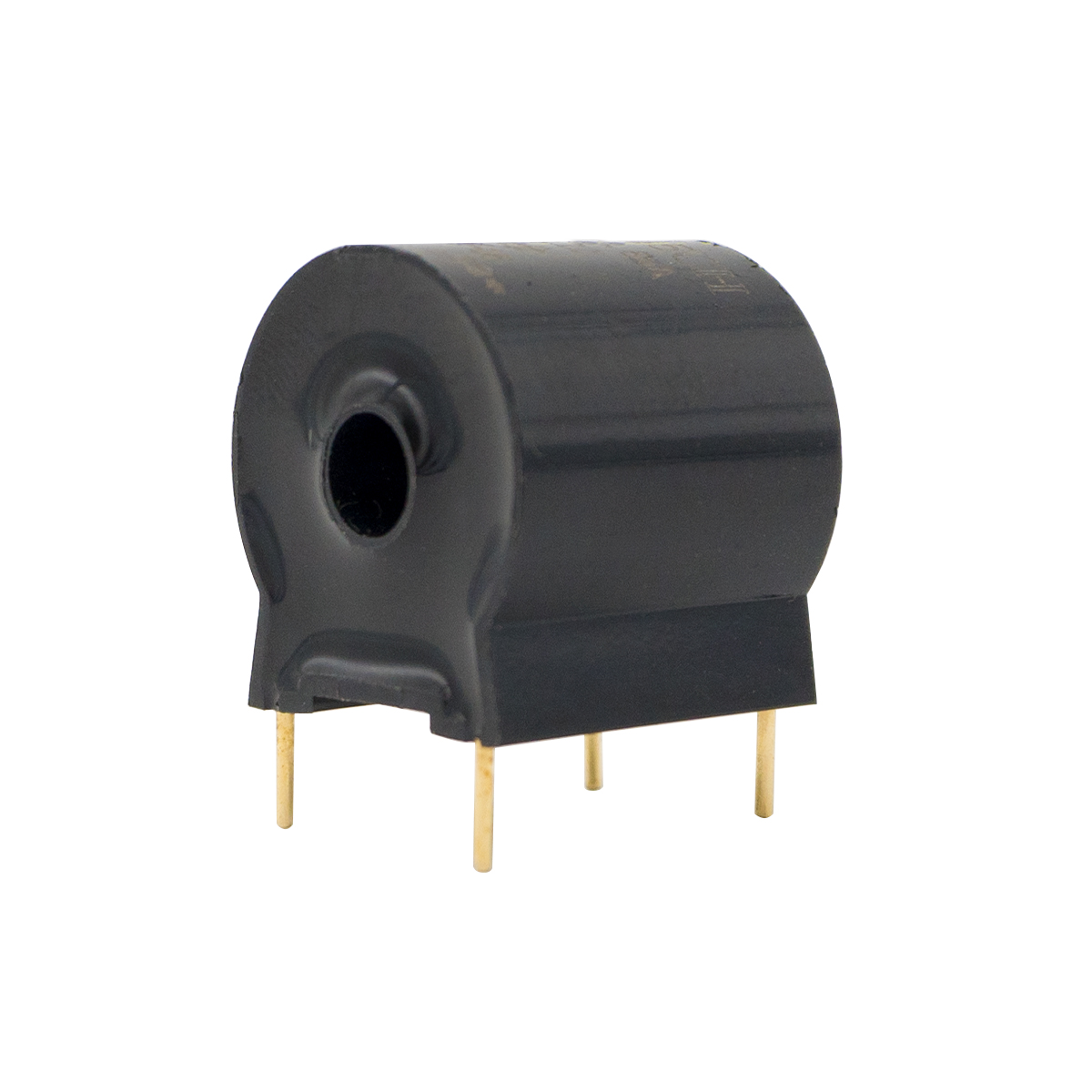

Los CT toroidales cuentan con un núcleo en forma de anillo a través del cual pasa el conductor primario. Este diseño hace que los CT toroidales sean altamente eficientes a la hora de reducir las corrientes elevadas a un nivel más bajo y medible manteniendo al mismo tiempo su compacidad. Dado que los TC toroidales no requieren un devanado primario dedicado, ofrecen una solución más rentable que los TC enrollados.
Su diseño que ahorra espacio los convierte en una excelente opción para instalaciones con espacio limitado, como sistemas eléctricos más pequeños como unidades HVAC o medidores eléctricos domésticos. El tamaño y el costo reducidos hacen de los TC toroidales una opción atractiva para aplicaciones residenciales, donde a menudo se requieren espacios más pequeños.
Los CT de núcleo dividido están diseñados para facilitar la instalación, especialmente en sistemas existentes. Estos CT se pueden abrir y sujetar alrededor del conductor, lo que permite su adaptación sin necesidad de desconectar la alimentación. Esta característica hace que los CT de núcleo dividido sean ideales para situaciones donde el tiempo de inactividad no es una opción, como en sistemas operativos que no se pueden apagar para la instalación.
La flexibilidad para agregar CT de núcleo dividido a circuitos activos los convierte en una excelente opción para proyectos de mantenimiento y expansión, particularmente cuando los sistemas ya están operativos y requieren actualizaciones de medición sin interrupción.
Los CT de tipo barra cuentan con una barra de metal sólido como devanado primario. El conductor eléctrico pasa a través o se atornilla directamente a la barra, lo que hace que este diseño sea ideal para medir corrientes muy altas. Los CT de tipo barra se utilizan a menudo en aplicaciones industriales donde son comunes corrientes extremadamente altas, como en plantas de energía o grandes instalaciones de fabricación.
Estos CT son robustos y duraderos, capaces de soportar flujos eléctricos muy elevados. Sin embargo, debido a su tamaño y diseño, pueden ser más caros y voluminosos en comparación con otros tipos de TC. Como tales, generalmente se utilizan en aplicaciones donde los altos niveles de corriente son un requisito constante.
La selección del tipo de CT correcto depende en gran medida de los requisitos específicos de su aplicación. Considere factores como el rango de corriente esperado, el espacio de instalación disponible y el entorno en el que se utilizará el CT. Si está actualizando un sistema existente y necesita una instalación sencilla, los CT de núcleo dividido suelen ser la mejor opción. Para aplicaciones que requieren alta precisión en construcciones nuevas, los TC bobinados o toroidales pueden ser más adecuados.
| Tipo | Descripción | Beneficios clave | Aplicaciones ideales |
|---|---|---|---|
| TC de heridas | Bobinas enrolladas alrededor de un núcleo magnético, utilizadas para medición industrial. | Alta precisión, amplio rango de corriente | Medición industrial, subestaciones eléctricas. |
| CT toroidales | Núcleo en forma de anillo por el que pasa un conductor primario. | Compacto, rentable y que ahorra espacio | Sistemas residenciales, unidades HVAC, medidores domésticos. |
| CT de núcleo dividido | Se puede abrir y sujetar alrededor de los conductores para una fácil adaptación. | Fácil instalación en sistemas en vivo. | Aplicaciones de modernización, proyectos de mantenimiento. |
| CT tipo barra | Barra de metal sólido utilizada para aplicaciones de corriente muy alta. | Durable, capaz de manejar altas corrientes | Centrales eléctricas, sistemas industriales, grandes instalaciones. |
El aspecto más importante al seleccionar un CT en miniatura es garantizar que la clasificación y la relación actuales sean adecuadas para su aplicación. La clasificación actual le indica la corriente máxima que el CT puede manejar de manera segura, mientras que la relación determina cuánto reduce la corriente el CT. Por ejemplo, una relación de 100:5 indica que por cada 100 amperios que fluyen a través del circuito primario, el CT producirá 5 amperios en el lado secundario para la medición.
Para garantizar lecturas precisas, la clasificación del CT debe coincidir con los niveles actuales esperados en su sistema. Seleccionar un CT con una clasificación de corriente adecuada ayuda a prevenir sobrecargas, que pueden provocar mediciones inexactas o incluso dañar el CT y otros equipos conectados.
La precisión es un factor crucial en la selección de un transformador de corriente en miniatura, particularmente para aplicaciones que requieren mediciones precisas, como facturación de energía o diagnóstico de sistemas. Los CT se clasifican por niveles de precisión, y los números más bajos indican una mayor precisión. Por ejemplo, un TC de clase 0,5 ofrece más precisión que un TC de clase 1.
Si utiliza un CT para medir energía, es importante elegir un modelo con la clase de precisión requerida para garantizar que las mediciones sean confiables. Para aplicaciones de alta precisión, como medición de nivel comercial o protección de sistemas, es esencial elegir un CT con una clase de precisión más alta (como 0,5 o mejor).
La clasificación de carga de un CT se refiere a la carga máxima que puede soportar sin comprometer su precisión. Esto incluye la carga de los dispositivos de medición conectados, así como la longitud del cableado. Al seleccionar un CT, asegúrese de que su clasificación de carga coincida con los requisitos de su sistema. Si hay muchos dispositivos conectados al CT o si el cableado es particularmente largo, puede ser necesario elegir un CT con una clasificación de carga más alta.
Si la carga excede la capacidad nominal del CT, la precisión de las lecturas puede verse afectada, lo que genera mediciones defectuosas y posibles ineficiencias del sistema.
El entorno en el que se instalará el CT juega un papel importante en su rendimiento. Factores como la temperatura, la humedad, el polvo y la exposición a productos químicos pueden afectar la precisión y la vida útil de un TC. Por ejemplo, los CT utilizados en entornos industriales o exteriores deben ser resistentes a temperaturas y humedad extremas, mientras que los utilizados en entornos limpios y secos pueden tener menos requisitos de durabilidad.
Elegir un TC con una clasificación ambiental adecuada garantiza que funcionará de manera confiable con el tiempo, independientemente de las condiciones externas. Asegúrese de que el CT que seleccione esté diseñado para el entorno en el que se colocará.
El tamaño del espacio disponible y la configuración de la instalación son factores clave a la hora de seleccionar el CT en miniatura adecuado. Algunos CT, como los de tipo toroidal o de núcleo dividido, están diseñados para una fácil instalación en espacios reducidos. Asegúrese de que el CT que elija pueda adaptarse cómodamente a la configuración de su sistema eléctrico, especialmente si el sistema tiene espacio limitado.
Asegúrese de verificar las dimensiones y el diseño del CT para asegurarse de que funcionará perfectamente con la configuración de su instalación. El ajuste adecuado evita problemas de instalación y garantiza que el CT funcione según lo previsto.
| Descripción | del factor | Por qué es importante | Recomendaciones |
|---|---|---|---|
| Clasificación y relación actuales | La corriente máxima que el CT puede manejar con seguridad y cuánto reduce la corriente. | Garantiza una medición segura y precisa | Haga coincidir la clasificación del CT con los niveles actuales del sistema. |
| Clases de precisión | La precisión del CT, indicada por su clase de precisión (p. ej., 0,5, 1). | Importante para medición y diagnóstico | Elija un CT con la precisión requerida para sus necesidades. |
| Clasificación de carga | La carga máxima que el CT puede soportar sin comprometer la precisión. | Afecta el rendimiento del CT | Elija un CT con una clasificación de carga adecuada para su sistema. |
| Factores ambientales | Condiciones como temperatura, humedad y exposición al polvo. | Influye en la longevidad y confiabilidad del CT. | Asegúrese de que el CT esté clasificado para el entorno donde se utilizará. |
| Espacio de instalación | El espacio disponible para instalar el CT. | Afecta la facilidad de instalación. | Elija un TC compacto si el espacio es limitado, como los TC toroidales o de núcleo dividido. |

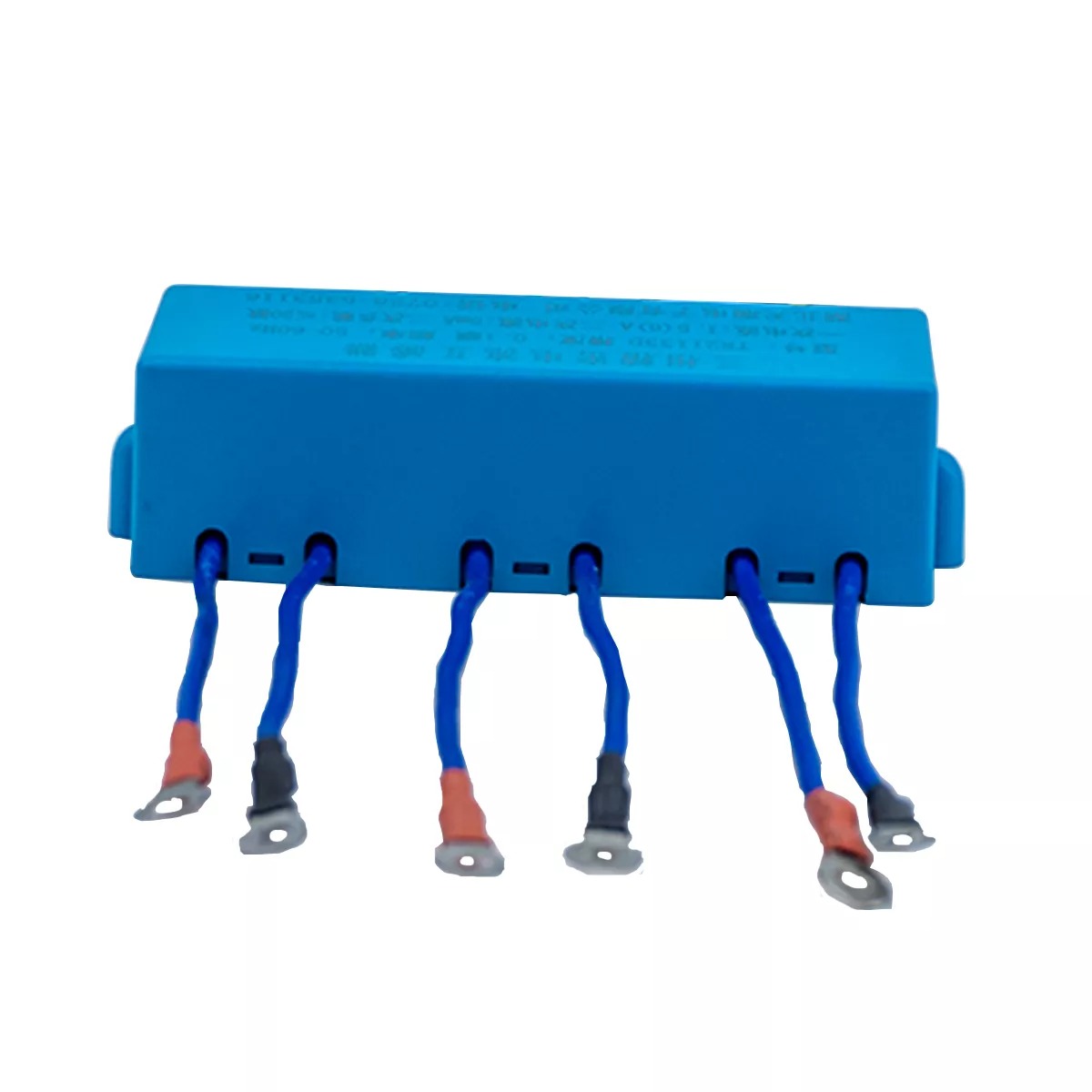

El cableado correcto es esencial para el funcionamiento preciso de un transformador de corriente en miniatura (CT). Los devanados primario y secundario deben conectarse correctamente para garantizar una medición de corriente precisa. Siga siempre los marcadores de dirección en el CT: P1/P2 para el lado primario y S1/S2 para el lado secundario. Estos marcadores ayudan a mantener la polaridad adecuada, lo cual es crucial para una transmisión de datos precisa. Un cableado incorrecto puede dar lugar a mediciones inadecuadas, lo que da lugar a lecturas de energía inexactas. Esto no sólo puede afectar el rendimiento del sistema, sino que también puede provocar ineficiencias energéticas, facturación incorrecta y posibles fallos de funcionamiento del sistema. Por lo tanto, siempre verifique el cableado antes de la activación para asegurarse de que todo esté conectado correctamente.
La seguridad debe ser una prioridad máxima al instalar un transformador de corriente en miniatura. Una instalación incorrecta puede provocar situaciones peligrosas, especialmente cuando se trabaja con circuitos de alto voltaje. Una consideración de seguridad crítica es garantizar que el circuito secundario esté siempre conectado correctamente antes de activar el lado primario. Dejar el circuito secundario desconectado mientras el primario está activo podría crear condiciones de alto voltaje que sean peligrosas tanto para las personas como para los equipos. Una conexión a tierra adecuada del CT también es esencial para evitar descargas eléctricas o cortocircuitos. Además, utilice dispositivos de protección contra cortocircuitos adecuados para proteger el sistema de posibles sobrecargas durante la instalación. Esto asegurará tanto la protección del personal como del equipo, evitando cualquier riesgo eléctrico durante el proceso de instalación.
Al instalar un transformador de corriente en miniatura, varios errores comunes pueden afectar negativamente el rendimiento. Uno de los problemas más frecuentes es seleccionar la relación de corriente incorrecta para la aplicación. Es importante que la relación de corriente del CT coincida con los requisitos del sistema para evitar lecturas inexactas. Además, no tener en cuenta el entorno en el que se colocará el CT puede provocar problemas de rendimiento. Por ejemplo, la temperatura o la humedad extremas pueden afectar la precisión y la longevidad del CT. Asegúrese siempre de que el CT esté diseñado para las condiciones ambientales donde se instalará. El uso de un TC incorrecto para una configuración incorrecta puede provocar un funcionamiento ineficiente, imprecisiones en las mediciones e incluso fallos del sistema. Es fundamental volver a verificar las especificaciones y la idoneidad ambiental del CT antes de la instalación.
El mantenimiento regular es vital para el funcionamiento continuo y preciso de su transformador de corriente en miniatura. Las inspecciones de rutina ayudan a detectar el desgaste que puede afectar el rendimiento. Verifique el CT en busca de daños visibles, como grietas en la carcasa o signos de sobrecalentamiento, que podrían indicar un mal funcionamiento. También se deben comprobar las conexiones flojas, ya que pueden provocar mediciones poco fiables. Mantener el CT limpio y libre de residuos evitará que la suciedad o el polvo interfieran con los componentes internos y afecten la precisión. Inspeccione periódicamente el CT para asegurarse de que no se hayan producido daños, especialmente si ha estado expuesto a condiciones ambientales adversas. Este enfoque proactivo ayuda a mantener la confiabilidad del CT y garantiza que continúe funcionando con la máxima eficiencia.
La calibración es esencial para garantizar que el transformador de corriente en miniatura proporcione mediciones precisas y confiables. Con el tiempo, incluso los TC de alta calidad pueden experimentar ligeras variaciones en sus lecturas, por lo que es necesaria una calibración periódica. Esto es particularmente importante para los CT utilizados en aplicaciones como medición de energía o diagnóstico de sistemas, donde la precisión es fundamental. Siga los intervalos y procedimientos de calibración recomendados por el fabricante para mantener la precisión del CT. La calibración adecuada garantiza que su CT siga proporcionando los datos correctos, evitando errores en la medición de energía o el análisis del sistema. La calibración también puede ayudar a identificar cualquier desgaste que pueda afectar la capacidad del CT para funcionar correctamente, lo que permite tomar acciones correctivas antes de que se vea comprometido el rendimiento.
Para extender la vida operativa y el rendimiento de su transformador de corriente en miniatura, es importante realizar un seguimiento de las actividades de mantenimiento y realizar pruebas de rendimiento de forma regular. Esto incluye la verificación de signos de envejecimiento, como una degradación gradual de la precisión, que podría afectar la confiabilidad del CT. La detección oportuna de problemas, como daños físicos a la carcasa o a los componentes internos, puede evitar fallas importantes y reparaciones costosas. También es importante mantener registros de todas las inspecciones y actividades de mantenimiento para identificar posibles patrones de desgaste. Al mantener una rutina programada de pruebas y cuidados, puede garantizar que el CT permanezca en óptimas condiciones de funcionamiento durante muchos años, lo que garantiza mediciones precisas continuas y la estabilidad del sistema. El monitoreo regular del rendimiento le brindará la tranquilidad de saber que su CT está funcionando de manera efectiva y reducirá la probabilidad de que se produzcan tiempos de inactividad o errores inesperados del sistema.
Elegir el transformador de corriente en miniatura adecuado requiere una evaluación cuidadosa de las clasificaciones de corriente, la precisión, los factores ambientales y los requisitos de instalación. Al comprender los diferentes tipos de CT y sus usos específicos, puede optimizar el rendimiento y la seguridad de su sistema eléctrico.
Para quienes buscan soluciones confiables y de alta calidad, Hubei Tianrui Electronics Co., Ltd. ofrece una gama de transformadores de corriente en miniatura que satisfacen diversas necesidades industriales y residenciales. Sus productos garantizan precisión y confiabilidad, brindando valor a largo plazo a sus instalaciones eléctricas.
R: Un transformador de corriente en miniatura (CT) es un dispositivo que se utiliza para medir de forma segura corrientes eléctricas elevadas reduciendo la corriente a un valor manejable y medible. Esto es crucial para proteger el equipo y garantizar un monitoreo preciso.
R: Para elegir el CT correcto, considere factores como las clasificaciones actuales, la clase de precisión, la clasificación de carga y las condiciones ambientales. Asegúrese de que se ajuste a los requisitos de su sistema para mantener la eficiencia y la seguridad.
R: La precisión garantiza una medición de energía precisa, fundamental para aplicaciones como facturación de energía o diagnóstico de sistemas. Elegir un CT con la clase de precisión adecuada ayuda a mantener la integridad de su sistema eléctrico.
R: Los CT en miniatura se utilizan en monitoreo de energía, detección de fallas a tierra, analizadores de energía y paneles de control. Son vitales para sistemas que requieren medición de alta corriente y al mismo tiempo garantizan seguridad y precisión.
R: El costo de los TC en miniatura varía según factores como la precisión, el tamaño y la aplicación. Generalmente, los TC especializados y de mayor precisión son más caros, pero proporcionan un mayor valor en precisión y confiabilidad.
