¿Qué tan precisa es una bobina de Rogowski?

Una bobina de Rogowski es un tipo de transformador de corriente diseñado para medir corriente alterna con alta precisión, amplio ancho de banda y excelente rendimiento de seguridad. Consiste en una bobina enrollada uniformemente colocada alrededor de un conductor portador de corriente. A diferencia de los transformadores de corriente con núcleo de hierro tradicionales, una bobina de Rogowski utiliza una estructura de núcleo de aire, que elimina la saturación magnética y le permite medir con precisión una gama muy amplia de corrientes. Debido a estas características, las bobinas de Rogowski se utilizan ampliamente en monitoreo de energía, análisis de calidad de energía y sistemas eléctricos industriales.

La precisión de una bobina Rogowski depende de varios factores, incluido el diseño de la bobina, la uniformidad del devanado, la calidad del integrador electrónico, el método de calibración y las condiciones de instalación. En general, una bobina de Rogowski bien diseñada puede lograr una precisión de medición del uno por ciento para muchas aplicaciones industriales y comerciales. En sistemas de alta precisión, la precisión puede alcanzar alrededor del 0,5 por ciento o incluso mejor cuando la bobina está calibrada adecuadamente y se utiliza con un circuito de acondicionamiento de señal de alta calidad.

Una de las principales ventajas que afectan a la precisión es la ausencia de un núcleo ferromagnético. Los transformadores de corriente tradicionales pueden sufrir saturación del núcleo al medir corrientes elevadas o señales transitorias, lo que reduce la precisión de la medición. Una bobina de Rogowski evita este problema porque su núcleo de aire no se satura. Esto permite que el dispositivo mantenga un rendimiento de medición estable incluso durante eventos de cortocircuito, altas corrientes de irrupción o formas de onda de corriente que cambian rápidamente. Por ello es especialmente adecuado para controlar grandes corrientes y fenómenos transitorios en sistemas eléctricos modernos.

Otro factor que influye en la precisión es el ancho de banda de la bobina de Rogowski. Debido a que la bobina responde a la tasa de cambio de la corriente, puede medir señales en un rango de frecuencia muy amplio. Con la ayuda de un circuito integrador, la señal de salida se vuelve proporcional a la corriente real que fluye a través del conductor. Este amplio ancho de banda permite a las bobinas de Rogowski medir no solo corrientes de frecuencia industrial estándar, sino también armónicos y señales de conmutación rápida producidas por equipos electrónicos de potencia, como inversores, motores y sistemas de energía renovable.

La instalación también juega un papel importante en el mantenimiento de la precisión de las mediciones. La bobina debe colocarse uniformemente alrededor del conductor y el cable de retorno debe seguir la trayectoria de la bobina para minimizar la interferencia electromagnética externa. Si la bobina no está colocada correctamente o si hay fuertes campos magnéticos externos, los errores de medición pueden aumentar ligeramente. Sin embargo, los diseños modernos de bobinas de Rogowski suelen incluir técnicas de blindaje y compensación para minimizar estos efectos.

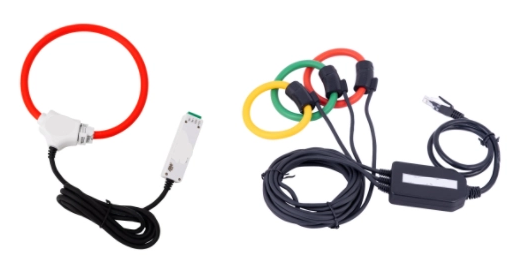

En aplicaciones prácticas, las bobinas de Rogowski se utilizan comúnmente como transformadores de corriente flexibles en paneles de distribución de energía, sistemas de monitoreo de energía y analizadores de calidad de energía. Son especialmente útiles cuando se miden barras colectoras grandes o conductores irregulares donde los transformadores de corriente convencionales no se pueden instalar fácilmente. Su estructura liviana, su alto nivel de seguridad y su precisión confiable los convierten en una excelente solución para las mediciones eléctricas modernas.

En general, una bobina de Rogowski proporciona una alta precisión para la medición de corriente CA y al mismo tiempo ofrece ventajas como un amplio rango de medición, inmunidad a la saturación magnética y una excelente respuesta dinámica. Cuando se diseña e instala correctamente, puede ofrecer mediciones de corriente confiables que cumplen con los requisitos de muchas aplicaciones de monitoreo de sistemas eléctricos e industriales.
