¿Qué es un transformador de corriente de núcleo dividido?

Un transformador de corriente de núcleo dividido es un tipo de transformador de corriente cuyo núcleo magnético está dividido en dos o más partes, lo que permite 'sujetarlo' alrededor de un conductor existente sin desconectar el circuito. A continuación se muestra una descripción detallada que cubre su principio de funcionamiento, clasificaciones, funciones, características, escenarios de aplicación y tendencias futuras.

Principio de funcionamiento

El principio de funcionamiento de un transformador de corriente de núcleo dividido es esencialmente el mismo que el de cualquier transformador de corriente convencional, basado en la inducción electromagnética:

El conductor que transporta la corriente a medir actúa como devanado primario (a menudo una sola vuelta).

La corriente alterna a través de este conductor produce un flujo magnético alterno en un núcleo de alta permeabilidad.

Un devanado secundario, enrollado en el núcleo, recoge ese flujo y genera una corriente proporcional en su circuito, escalada por la relación de vueltas.

Debido a que el núcleo está dividido en dos (o más) mitades, cuando se instala, las mitades se cierran y sujetan, completando el circuito magnético. Se debe prestar atención a la alineación del núcleo y a minimizar el espacio de aire entre las mitades, porque los espacios excesivos degradan el acoplamiento magnético y reducen la precisión.

El devanado secundario siempre debe permanecer cerrado (es decir, cargado) para evitar altos voltajes en un circuito abierto.

Una vez instalado, funciona como un CT de núcleo sólido: la corriente primaria induce la corriente secundaria en proporción a la relación de vueltas, lo que permite que los equipos de medición o protección detecten corrientes altas de forma segura.

Debido a que el núcleo está dividido, se requiere cierto cuidado adicional en el diseño para mitigar el flujo de fuga o los espacios no uniformes, pero los diseños modernos utilizan pestillos mecánicos precisos y materiales magnéticos de bajo espacio para reducir tales errores.

Clasificación

Aunque el 'núcleo dividido' en sí mismo es una clasificación estructural, los TC de núcleo dividido también se pueden clasificar según varias otras dimensiones:

Mecanismo de división/cierre

Estilo con bisagras/pivote (un lado se abre sobre una bisagra)

Estilo perno o clip (dos mitades unidas por tornillos, broches o abrazaderas)

Clase de precisión/propósito

Clase general / seguimiento

Clase de medición/facturación (mayor precisión)

Clase de protección (capaz de tolerar sobrecargas a corto plazo)

Calificación y relación actuales

Rangos de corriente baja (por ejemplo, decenas o cientos de amperios)

Rangos de corriente más altos (hasta miles de amperios)

Salidas secundarias de 1 A, 5 A o niveles inferiores (miliamperios)

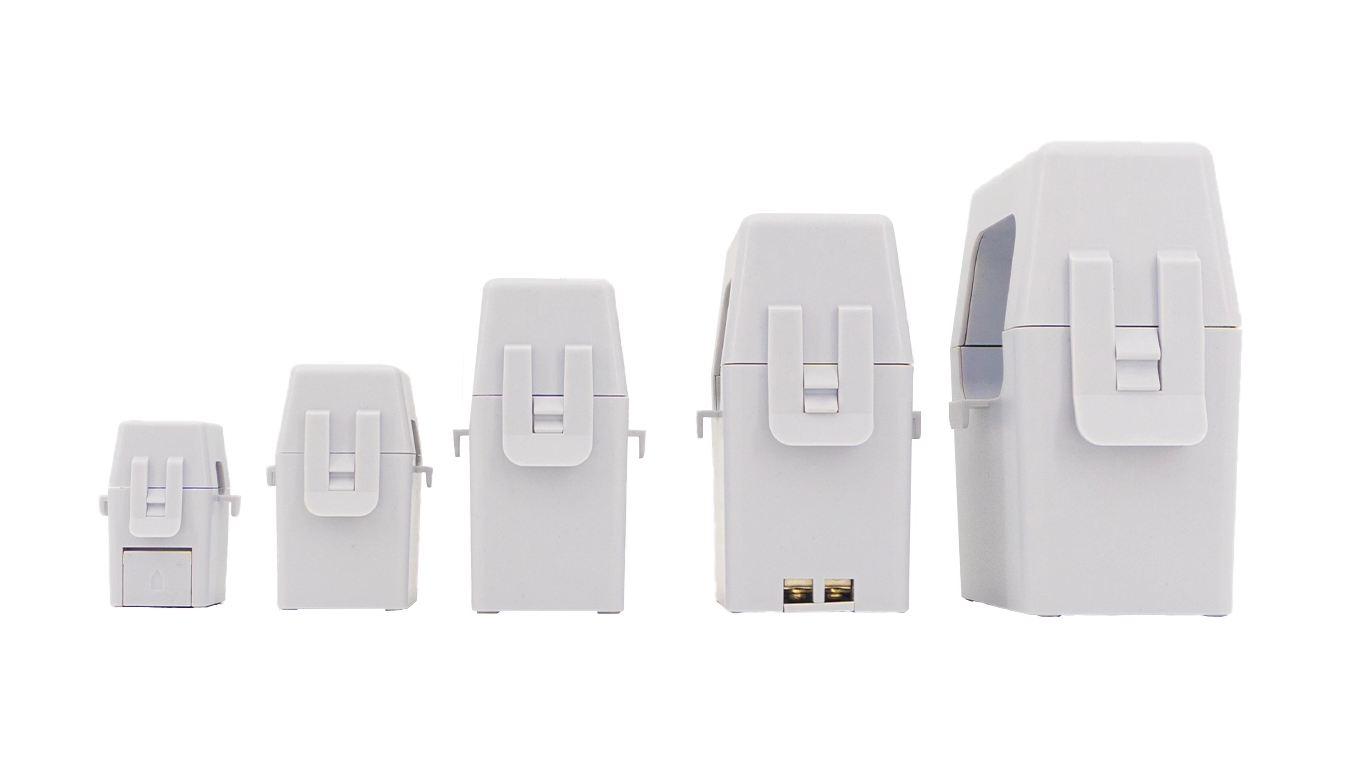

Un ejemplo de producto de este tipo es el transformador de corriente de núcleo dividido , que utiliza este diseño de sujeción para facilitar la adaptación.

Funciones

Las funciones esenciales de un transformador de corriente de núcleo dividido incluyen:

Medición / medición
Conversión de altas corrientes primarias en corrientes secundarias proporcionales para medidores de corriente, analizadores de potencia o sistemas de medición de energía.

Monitoreo
Alimentación de datos actuales en tiempo real a sistemas de monitoreo, control o protección (por ejemplo, SCADA, BMS, sistemas de gestión de energía).

Protección
Sirve en circuitos de detección de fallas o sobrecorriente, donde el CT alimenta relés o dispositivos de protección para activar disyuntores.

Características clave/ventajas y limitaciones

Ventajas / Características

No intrusivos/sin interrupción
Se pueden instalar alrededor de conductores activos sin desconectar ni volver a cablear, minimizando el tiempo de inactividad.

Facilidad de instalación y modernización
Ideal para actualizaciones de campo, adiciones o implementación de mediciones en sistemas existentes.

Versatilidad
Disponible en diversas clasificaciones de corriente, tamaños y clases de precisión para una amplia cobertura de aplicaciones.

Escenarios de aplicación

Los transformadores de corriente de núcleo dividido se utilizan ampliamente en entornos donde la facilidad de instalación, la modernización o la interrupción mínima son fundamentales. Los dominios de aplicación típicos incluyen:

Distribución de energía/paneles eléctricos
Monitoreo de circuitos derivados, alimentadores o subcircuitos en tableros existentes.

Gestión y submedición de energía en edificios
Instalación de CT en sistemas de cableado existentes para monitorear cargas, inquilinos o zonas en edificios comerciales o residenciales.

Monitoreo industrial y perfiles de carga
Medición de corrientes en motores, variadores, bombas, sistemas HVAC, líneas de producción, etc., donde a menudo el apagado no es deseable.

Debido a su flexibilidad, los CT de núcleo dividido son especialmente valiosos en modernizaciones o ampliaciones, donde el cableado no se puede interrumpir fácilmente.

Tendencias y desarrollos futuros

El campo de los transformadores de corriente de núcleo dividido está evolucionando a medida que los sistemas de energía se vuelven más complejos, distribuidos y digitales. Algunas tendencias y perspectivas clave incluyen:

Diseños de mayor precisión y menor error
Materiales de núcleo mejorados (nanocristalinos, amorfos) y diseños mecánicos para reducir fugas y espacios, acercando el rendimiento de núcleo dividido a los núcleos sólidos.

Electrónica inteligente integrada
Incorporación de acondicionamiento de señal, amplificación, compensación de temperatura, memoria de calibración y salida digital (por ejemplo, Modbus, IEC 61850) dentro del cuerpo del CT.

Mayor ancho de banda/capacidad de alta frecuencia
Diseños destinados a capturar mejor componentes armónicos, transitorios rápidos y señales no sinusoidales para respaldar el análisis de la calidad de la energía.
