Características del producto
* Doble punción para tomar electricidad, fijación doble de clips para fijar cables, recolección de señal de voltaje estable y confiable; Estructura abierta y cerrada, fácil de instalar en el sitio y fácil de operar. Instalación o eliminación rápida y fácil sin desconectar el cable primario en prueba, efectivo para pruebas de corriente seguras y fáciles.
* Todas las piezas de operación manual son aislantes, que se pueden operar en vivo y se pueden ramificar en cualquier posición del cable.
* La apariencia es de color de empalme doble y la dirección de instalación y la diferencia de fase se pueden juzgar por el color (fase A: amarilla, fase B: verde, fase C: roja).
* La concha adopta el proceso de moldeo integrado de soldadura por fusión ultrasónica, y la estructura de devanado del núcleo magnético está fundido con resina epoxi y el nivel impermeable puede ser IP66.
* Adopte alta linealidad magnética, buena y alta sensibilidad.
Aplicación del producto
Con su adquisición de señal de doble señal (corriente + voltaje) e instalación fácil, este producto se usa ampliamente en los siguientes sistemas clave:
* Advertencia de seguridad eléctrica: sistema de monitoreo eléctrico de incendio, sistema de monitoreo de energía del equipo de incendio.
* Monitoreo de la cuadrícula inteligente: sistema eléctrico inteligente, cuadrícula inteligente de bajo voltaje, sistema de conexión a tierra de corriente pequeña.
* Protección confiable del equipo: sistema de protección de retransmisión, sistema de protección del motor.
Proporcionar datos de monitoreo en tiempo real de alta precisión de la corriente de línea y el voltaje para los escenarios anteriores es una unidad de detección de clave para realizar el monitoreo de la condición del equipo y la protección de seguridad.
Parámetros del producto
Rendimiento eléctrico | Temperatura de funcionamiento | -40 ℃～+70 ℃ | Humedad relativa | ≤90% |
Nivel de voltaje | 0.4/0.66/0.72kv | Rango lineal | 5%～ 120% | |
Corriente de entrada nominal | 50 ～ 600A | Corriente de salida nominal | 1A | |
Capacidad nominal | 1VA-2VA | Frecuencia nominal | 50/60Hz | |
Clase de precisión | 0.5 | Rigidez dieléctrica | 1000MΩ/500V/1min | |
Parámetros mecánicos | Concha y esqueleto | PA/PCFLAMMABILIDAD CLASIÓN94-V0 | Método de salida | Alambre de estallido de PVC flexible |
Salida actual | Línea amarilla: línea de marco | Salida de potencia | Línea roja | |
Material central | Acero de silicio | Estructura de apertura y cierre | '304 ' FIJA CON TORNILLO INSARIO | |
Aguja de punción | Acero inoxidable '304 ' | Plan de construcción | Arreglar la perilla para bloquear el cable | |
Calibre | 36 mm × 46 mm | Diámetro del cable adaptador | 25 mm 2～ 240 mm2 |

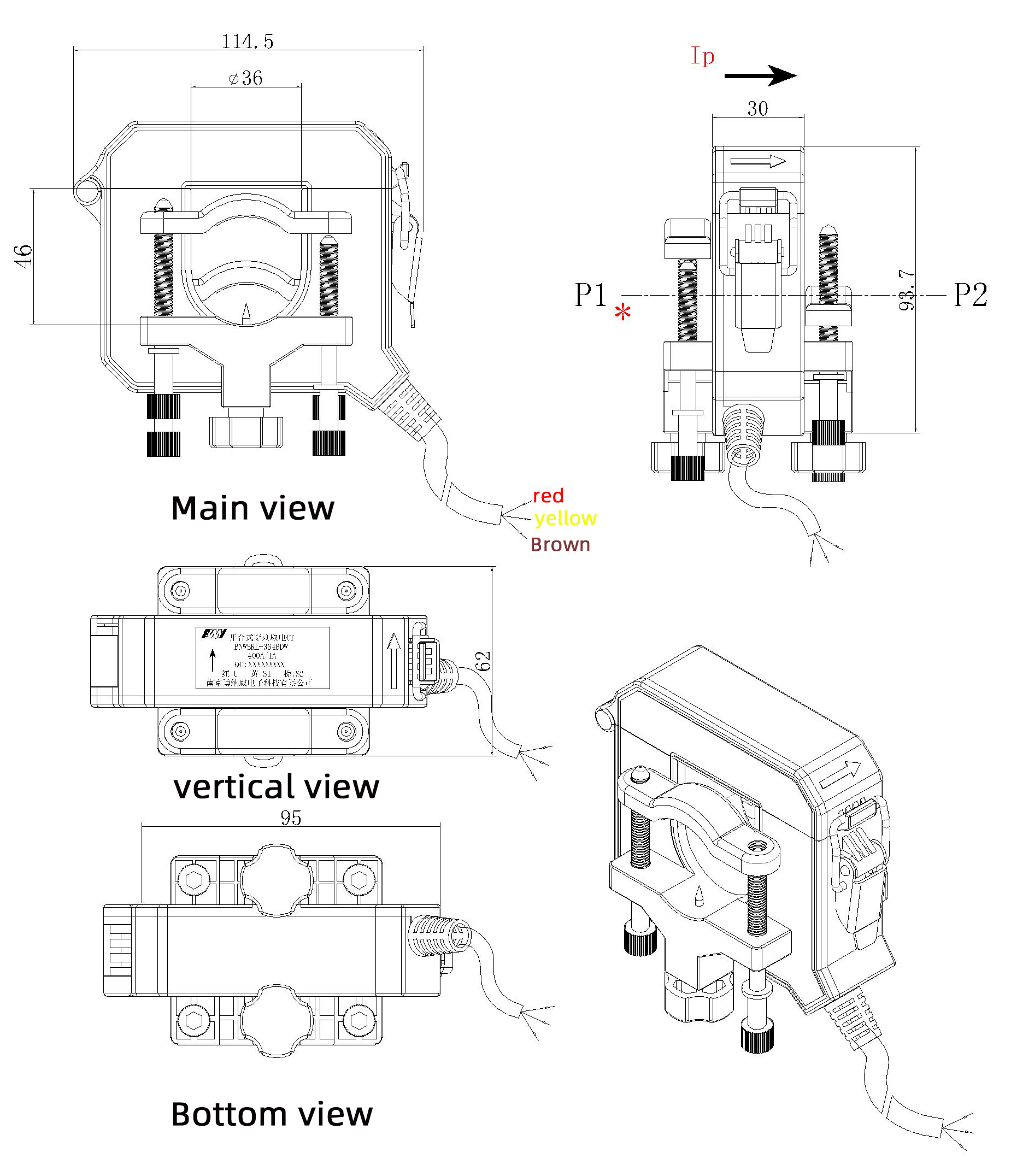

Dimensiones (mm)
Descripción del cable de salida:
1. El extremo de entrada es un cable que pasa por el núcleo (P1 → P2).
2. El extremo de salida sale mediante un cable enfundado de tres núcleos.
3. El núcleo del cable rojo es el terminal de medición de voltaje (sacado por dos agujas de punción).
4. Las líneas amarillas y marrones representan la salida de señal de corriente secundaria.
5. Defina la correspondencia de polaridad entre 'P1' y la línea amarilla como el extremo Siming (*).
Precauciones de instalación
* Cuando el transformador esté encendido, debe usar guantes aislantes y sus manos no deben tocar directamente el núcleo rojo del cable blindado.
* Antes de cerrar el núcleo de acero al silicio, asegúrese de que el extremo de la incisión esté limpio, libre de manchas e impurezas; Debe tratarse con agente antioxidante.
