¿Es lo mismo un transductor de corriente que un transformador de corriente?

Aunque tanto el transductor de corriente como el transformador de corriente (CT) se utilizan para medir la corriente eléctrica, no son lo mismo. Tienen propósitos relacionados pero distintos y operan según principios diferentes. Comprender sus diferencias es esencial a la hora de seleccionar el dispositivo adecuado para monitoreo de energía, gestión de energía o sistemas de control industrial.

Definición y función básica

Un transformador de corriente (CT) es un transformador de instrumentos diseñado para convertir corrientes primarias altas en corrientes secundarias proporcionales más bajas, generalmente con una salida estandarizada (por ejemplo, 5 A o 1 A). Los CT proporcionan aislamiento eléctrico y permiten la medición y el monitoreo seguros de grandes corrientes de CA mediante instrumentos de medición como medidores, relés y dispositivos de protección.

Un transductor de corriente , por otro lado, es un dispositivo de conversión de señal que transforma una entrada de corriente, CA o CC, en una señal de salida eléctrica estandarizada (comúnmente 0–5 V, 4–20 mA o salida digital). No solo mide la magnitud de la corriente, sino que también proporciona una señal condicionada que puede ser procesada fácilmente por sistemas de control, PLC o módulos de adquisición de datos.

En resumen:
CT = transformador pasivo utilizado para medición de corriente CA
Transductor = dispositivo electrónico activo utilizado para medición y conversión de señal tanto de CA como de CC

Principio de trabajo

Transformador de corriente:
Funciona según el principio de inducción electromagnética. Cuando la CA fluye a través del devanado primario, induce una corriente proporcional en el devanado secundario. La relación entre la corriente primaria y secundaria corresponde a la relación de vueltas. Los CT solo funcionan con corriente alterna.

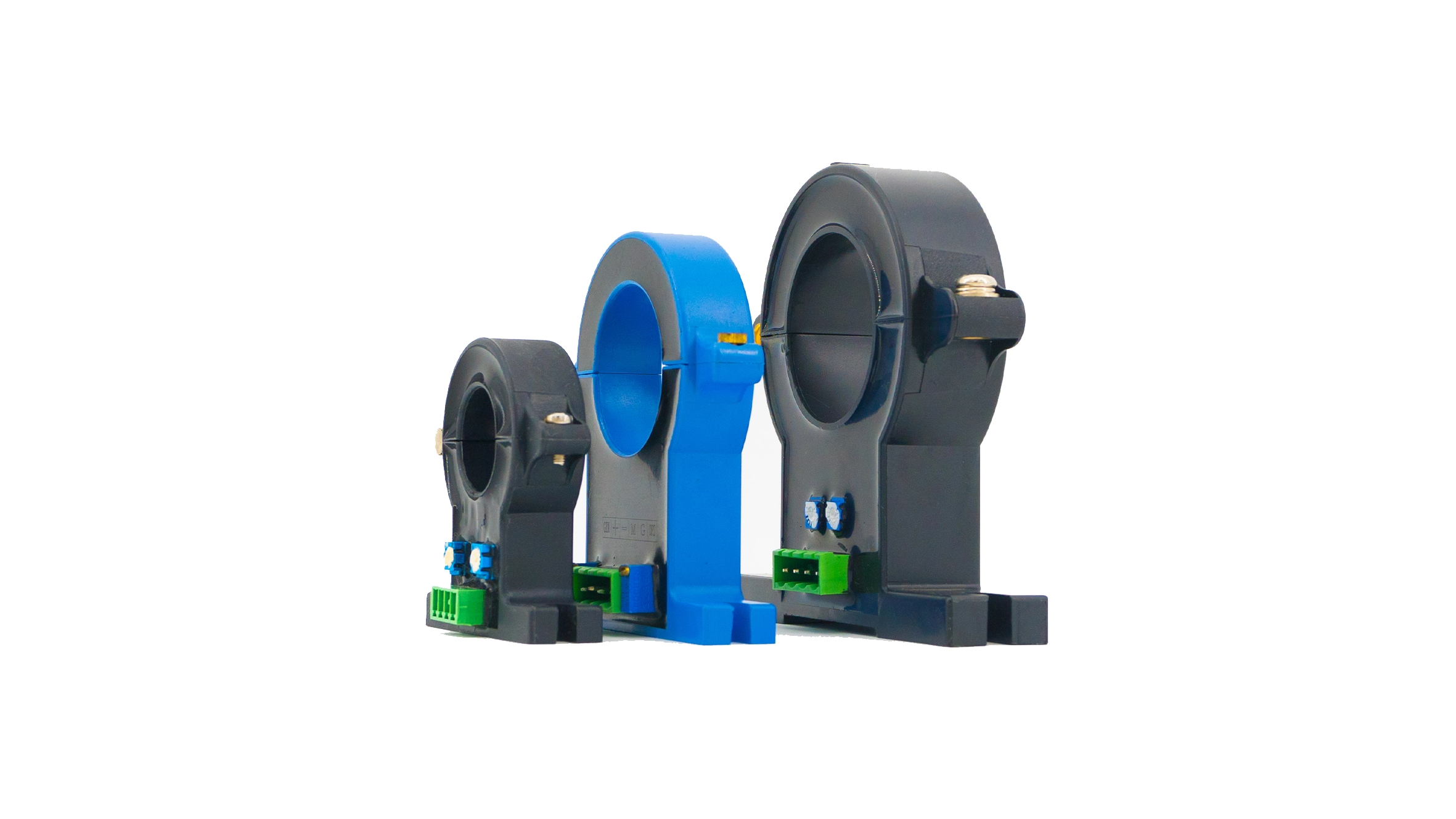

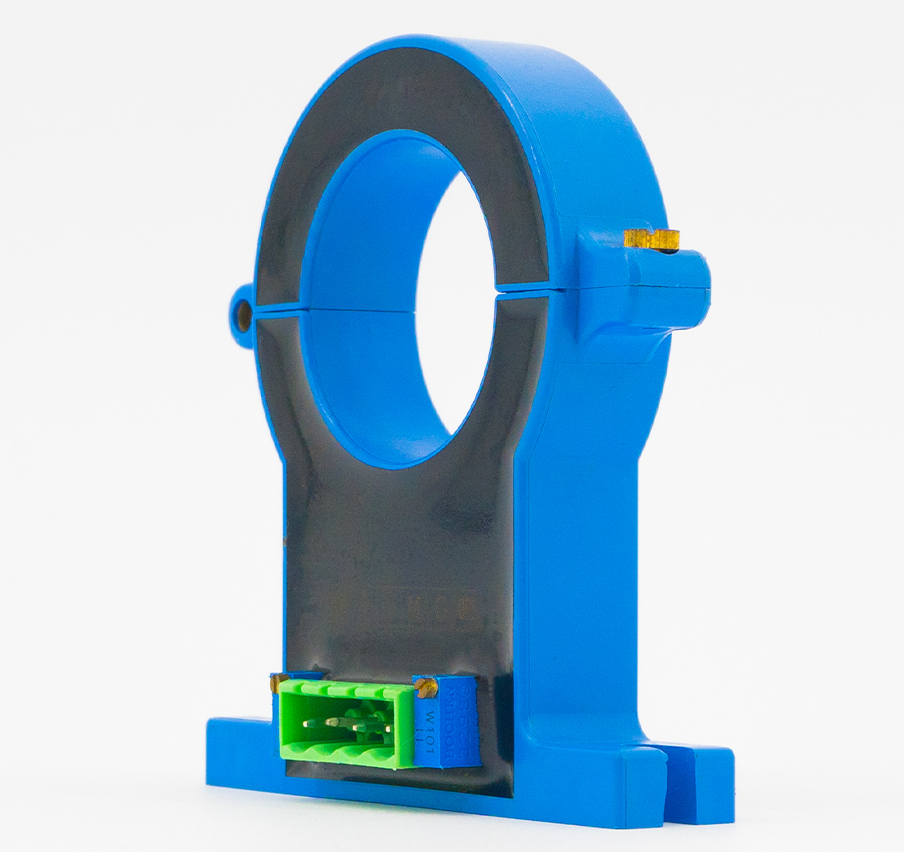

Transductor de corriente:
puede funcionar en sistemas de CA o CC. Puede utilizar efecto Hall, resistencias en derivación o tecnología de flujo cero para detectar corriente. La corriente medida se convierte en una señal analógica o digital estándar para monitoreo y control. Muchos transductores incluyen amplificadores, filtros y circuitos de aislamiento integrados para mayor precisión y estabilidad.

Campos de aplicación

Los transformadores de corriente se utilizan principalmente en:
Sistemas de transmisión y distribución
de energía Relés de protección y medición de energía
Monitoreo de motores industriales
Automatización de subestaciones

Los transductores de corriente se utilizan ampliamente en:
Automatización industrial y control de procesos
Sistemas de energía renovable como la solar y la eólica
Electrónica de potencia y sistemas de CC
Gestión de baterías y vehículos eléctricos
Monitoreo de energía inteligente y dispositivos IoT

Tabla de diferencias clave

Ventajas y limitaciones

Ventajas del transformador de corriente
Simple, robusto y rentable
Excelente para mediciones de CA de alto voltaje
Proporciona aislamiento galvánico

Limitaciones
Solo CA, no se puede medir CC
Precisión afectada por errores de carga y fase
Sin salida lineal para uso digital directo

Ventajas del transductor de corriente
Mide corrientes CA y CC
Proporciona señales de salida analógicas o digitales estándar
Alta precisión y respuesta rápida
Fácil integración con sistemas de control

Limitaciones
Requiere alimentación externa
Más caro que los CT
Sensible al ruido ambiental si no está blindado

Conclusión

Un transformador de corriente es principalmente un elemento sensor pasivo que se utiliza para reducir la corriente CA de forma segura para medición y protección. Por el contrario, un transductor de corriente es un dispositivo de medición activo que no solo detecta corriente, CA o CC, sino que también la convierte en una señal utilizable para sistemas de monitoreo, control o registro de datos.

En esencia, cada transductor de corriente puede contener un transformador de corriente u otro elemento sensor en su interior, pero agrega funciones de conversión y acondicionamiento de señal, lo que lo hace adecuado para sistemas modernos de automatización y energía digital.

Por lo tanto, si bien comparten objetivos similares de medición precisa de la corriente, su diseño, función y aplicaciones son bastante distintas.
