¿Cuáles son las ventajas de una bobina de Rogowski?

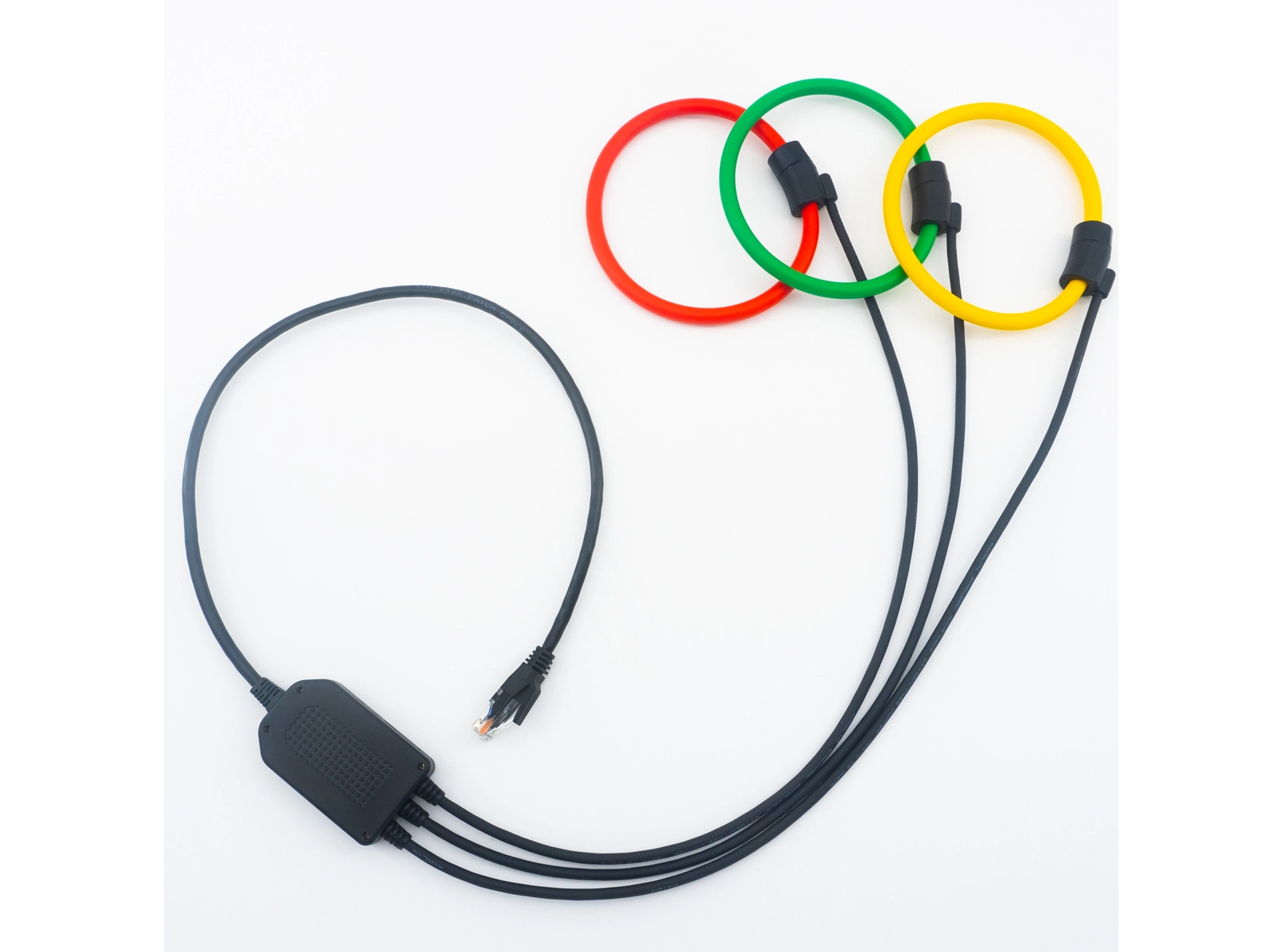

Una bobina de Rogowski es un dispositivo flexible de detección de corriente con núcleo de aire que se aplica ampliamente para medir corriente alterna y corriente de impulso transitorio en electrónica de potencia, redes eléctricas y pruebas industriales. En comparación con los transformadores de corriente tradicionales con núcleos de hierro, posee múltiples ventajas destacadas, lo que lo convierte en la opción preferida en numerosos escenarios de medición modernos.

En primer lugar, las bobinas de Rogowski presentan una linealidad excelente en un amplio rango de corriente. Sin materiales de núcleo ferromagnéticos, evitan los problemas de saturación magnética que afectan a los transformadores de corriente con núcleo de hierro convencionales. Incluso cuando se miden corrientes extremadamente grandes que van desde varios cientos de amperios hasta cientos de kiloamperios, la señal de salida mantiene una relación proporcional con la corriente medida. Este excelente rendimiento lineal garantiza resultados de medición confiables, ya sea para una corriente de trabajo pequeña o para una corriente de falla de cortocircuito enorme. No hay riesgo de distorsión de la medición causada por la saturación del núcleo durante sobretensiones repentinas de corriente.

En segundo lugar, su estructura flexible y liviana brinda una gran comodidad de instalación. La mayoría de las bobinas Rogowski se pueden doblar y abrir, por lo que los operadores no necesitan desconectar los conductores primarios durante la instalación en el sitio. Los usuarios pueden enrollar directamente la bobina alrededor de barras colectoras, cables de alimentación o terminales de equipos. Esta instalación no intrusiva ahorra mucho tiempo de inactividad a los equipos eléctricos. En gabinetes de potencia compactos y espacios industriales estrechos donde no caben transformadores pesados ​​con núcleo de hierro, las delgadas bobinas Rogowski pueden completar la detección de corriente sin modificar la disposición del cableado existente.

En tercer lugar, las bobinas de Rogowski ofrecen un buen rendimiento en materia de seguridad. Como no hay núcleo de hierro, no se producirá un alto voltaje de circuito abierto peligroso en el lado secundario, incluso si el circuito de procesamiento de señal se desconecta. En el caso de los transformadores de corriente tradicionales, el circuito abierto secundario puede generar alto voltaje letal y quemar el equipo, lo que plantea importantes riesgos ocultos para el personal de campo. Esta característica reduce en gran medida los riesgos de seguridad durante la puesta en servicio, el mantenimiento y el funcionamiento a largo plazo.

Además, tiene una amplia respuesta de frecuencia. Puede capturar con precisión corriente alterna de frecuencia industrial, corriente armónica de alta frecuencia y corriente de impulso transitorio rápido. Los transformadores de corriente tradicionales suelen mostrar un rendimiento deficiente en condiciones de alta frecuencia. Las bobinas de Rogowski funcionan bien en señales de baja frecuencia de potencia hasta el nivel de megahercios, adecuadas para monitoreo de armónicos, pruebas de descargas parciales y análisis de formas de onda de dispositivos electrónicos de potencia.
