¿CT significa transductor de corriente?

Muchas personas que trabajan en la industria eléctrica a menudo confunden el significado de la abreviatura CT y creen erróneamente que se refiere a un transductor de corriente. De hecho, CT es la forma abreviada de transformador de corriente en lugar de transductor de corriente. Estos dos dispositivos comparten la función básica de detectar la corriente del circuito, pero son productos totalmente diferentes con reglas de nomenclatura distintas en los estándares eléctricos globales.

Un transformador de corriente conocido como CT es un dispositivo electromagnético pasivo que se aplica principalmente en sistemas de distribución de energía de alto voltaje. Solo admite medición de corriente alterna y no necesita ninguna fuente de alimentación externa para funcionar. Su principio de funcionamiento se basa en la inducción electromagnética para convertir una gran corriente alterna primaria en una pequeña corriente alterna secundaria proporcional para medidores y relés de protección. La señal de salida de un TC es siempre una corriente alterna que se puede conectar directamente a amperímetros o equipos de protección sin circuitos de conversión de señal. Este tipo de equipo se ha utilizado ampliamente durante décadas en redes eléctricas y su abreviatura CT se ha convertido en un término estándar unificado reconocido por ingenieros eléctricos de todo el mundo.

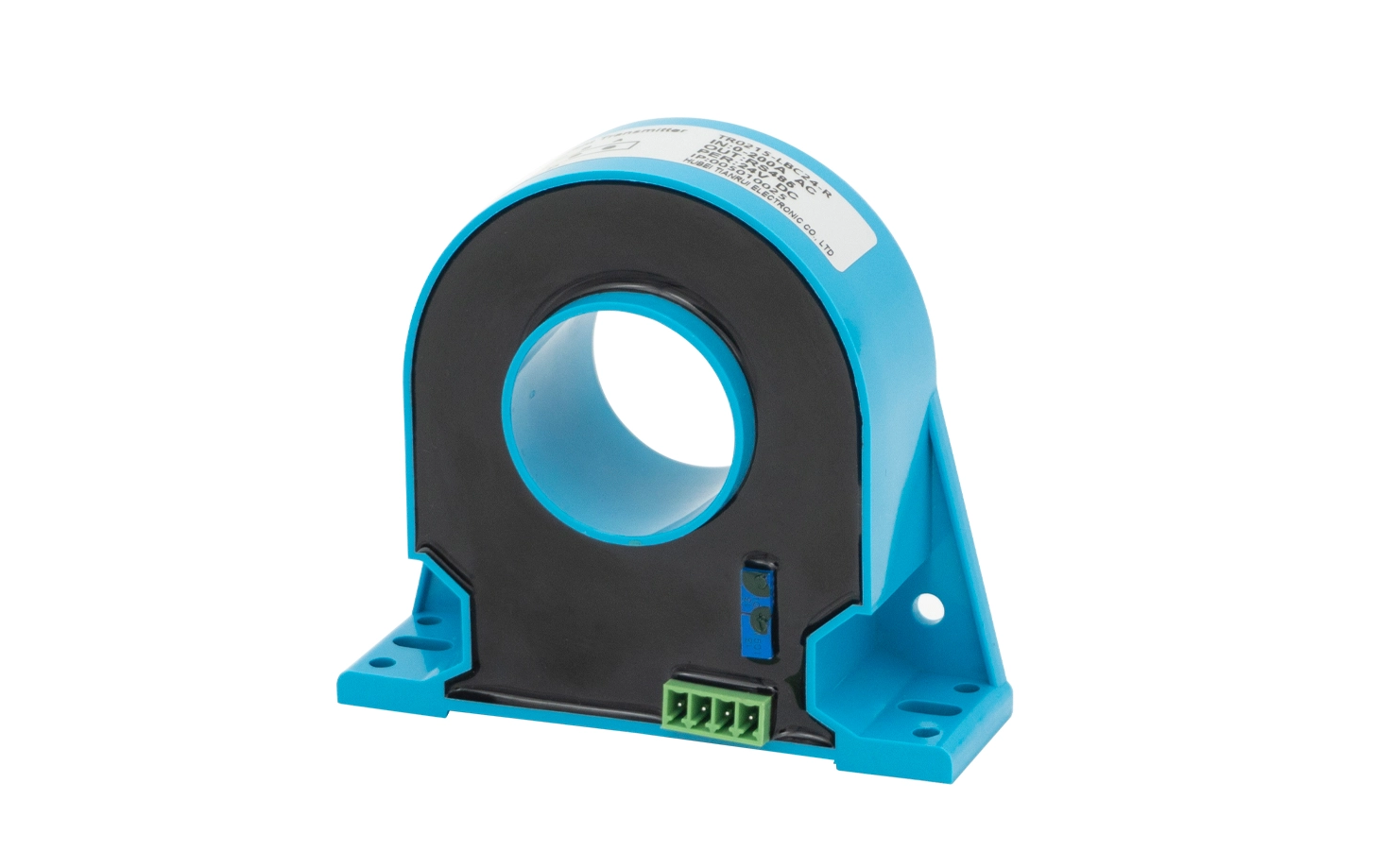

Transductor de corriente es un nombre general para dispositivos de detección de corriente activos y no tiene una abreviatura fija de una sola letra como CT. La mayoría de los transductores actuales adoptan tecnología de efecto Hall o bobina de Rogowski y necesitan energía auxiliar estable para comenzar a funcionar. A diferencia del CT que solo maneja corriente alterna, un transductor de corriente calificado puede medir tanto corriente alterna como corriente continua al mismo tiempo. Su señal de salida suele ser señales analógicas estándar unificadas, como voltaje de cero a cinco voltios o corriente de cuatro a veinte miliamperios, que son convenientes para que los sistemas de control industrial recopilen y procesen datos. En los documentos técnicos profesionales, el personal escribirá las palabras completas 'transductor de corriente' o utilizará formas cortas combinadas, como 'transductor de sensor de corriente', en lugar de simplemente marcar CT en la placa de identificación.

El malentendido entre CT y transductor de corriente generalmente proviene de su propósito principal similar de medición de corriente. Los nuevos profesionales pueden mezclar sus conceptos sin comprobar las especificaciones de la industria. Los libros de texto formales sobre electricidad, las normas internacionales de la industria energética y los manuales técnicos de productos distinguen claramente estos dos términos. Cuando la gente menciona CT en cualquier escenario relacionado con la energía, los lectores lo entenderán automáticamente como transformador de corriente. Si alguien tiene la intención de hablar sobre el transductor actual, debe escribir el nombre completo para evitar malentendidos en la información en la adquisición de equipos de comunicación y pruebas técnicas del proyecto.

En resumen, CT nunca significa transductor de corriente. CT representa exclusivamente un transformador de corriente, mientras que el transductor de corriente es una categoría de dispositivo independiente con diferentes estructuras, requisitos de suministro de energía, tipos de señal y rangos de aplicación. La distinción clara de estas dos definiciones ayuda a los ingenieros a evitar errores de diseño, pedidos de piezas incorrectos y lecturas de datos inexactas durante el trabajo eléctrico diario.
