Transformador de corriente en miniatura

Un transformador de corriente en miniatura (TC en miniatura) es un dispositivo eléctrico compacto que se utiliza para medir y monitorear la corriente alterna (CA) en sistemas eléctricos. Funciona según el principio de inducción electromagnética, convirtiendo una corriente primaria alta en una corriente secundaria proporcional más pequeña que puede medirse de forma segura mediante instrumentos como medidores, relés de protección, sistemas de monitoreo de energía y equipos de control.

En comparación con los transformadores de corriente convencionales, los transformadores de corriente en miniatura están diseñados con un tamaño más pequeño, un peso más ligero y una alta precisión de medición. Se utilizan ampliamente en aplicaciones donde el espacio de instalación es limitado, como medidores inteligentes, equipos de distribución de energía, sistemas de control industrial, dispositivos de monitoreo de energía domésticos e instrumentos de medición electrónicos.

La estructura básica de un transformador de corriente en miniatura incluye un núcleo magnético, un devanado primario, un devanado secundario, materiales aislantes y una carcasa protectora. El núcleo magnético suele estar hecho de acero al silicio de alta calidad, ferrita o materiales nanocristalinos para mejorar el rendimiento magnético y reducir los errores de medición. El devanado primario transporta la corriente medida, mientras que el devanado secundario produce una señal de corriente reducida de acuerdo con la relación del transformador.

El principio de funcionamiento de un transformador de corriente en miniatura es similar al de un transformador de corriente estándar. Cuando la CA fluye a través del devanado primario, genera un campo magnético cambiante dentro del núcleo. Este flujo magnético cambiante induce una corriente proporcional en el devanado secundario. Por ejemplo, un CT en miniatura con una relación de 100 A/5 A convierte una corriente primaria de 100 A en una salida secundaria de 5 A, lo que permite que el equipo de medición procese la señal de forma segura.

Una de las principales ventajas de los transformadores de corriente en miniatura es su excelente precisión. Muchos modelos pueden alcanzar clases de alta precisión, como Clase 0,5, Clase 0,2 o incluso niveles de precisión más altos para aplicaciones especiales. Esto los hace adecuados para mediciones precisas de energía, monitoreo de la calidad de la energía y sistemas de control de precisión. Su bajo consumo de energía y su rendimiento estable también los hacen ideales para un funcionamiento a largo plazo.

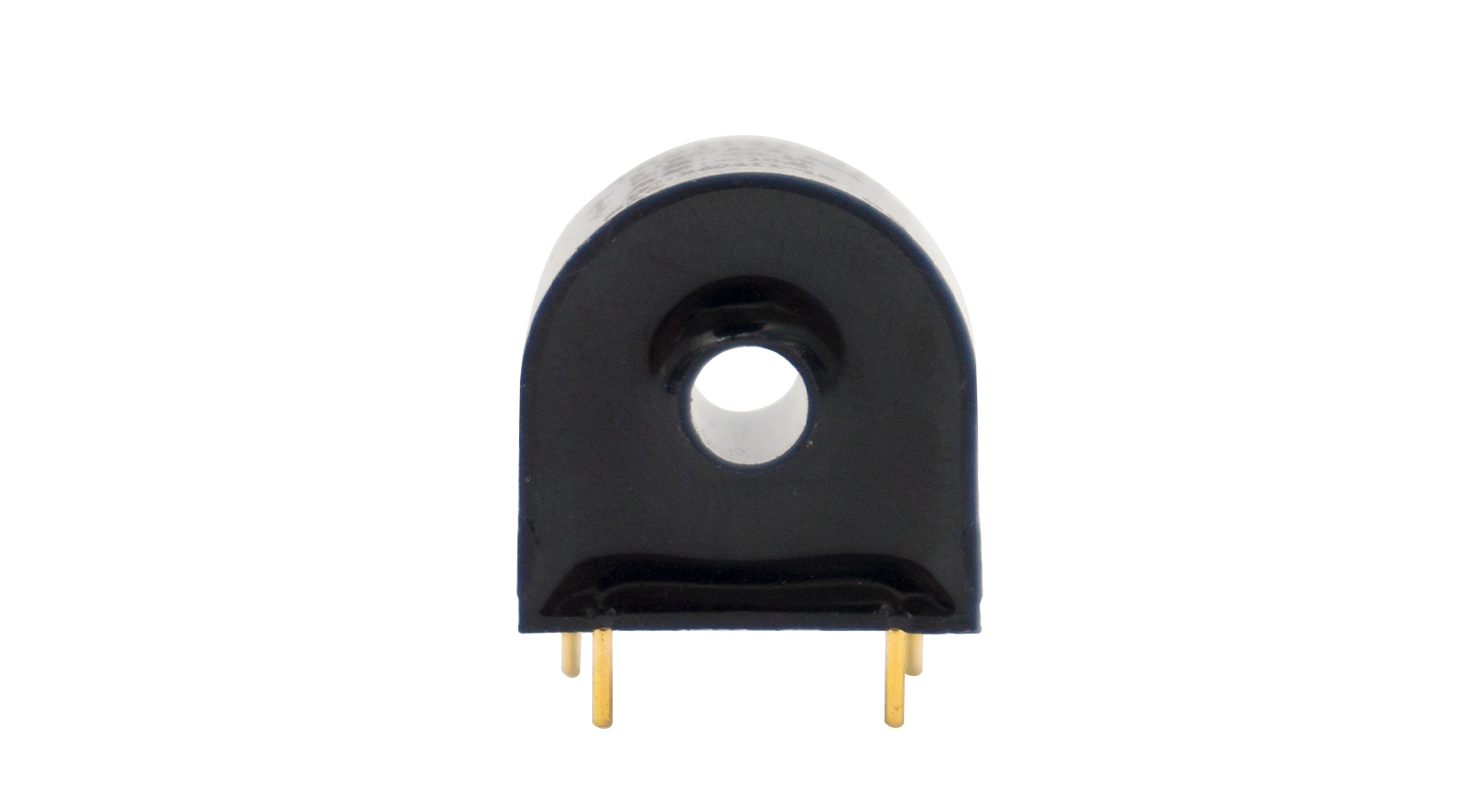

Los CT en miniatura están disponibles en varios diseños, incluidos transformadores de corriente montados en PCB, CT en miniatura con conductores de alambre, CT en miniatura de núcleo dividido y CT en miniatura moldeados. Los tipos montados en PCB se integran comúnmente en circuitos electrónicos, mientras que las versiones con cable se utilizan a menudo para una instalación flexible. Los CT en miniatura de núcleo dividido permiten una fácil instalación sin desconectar el cable de alimentación principal, lo que los hace convenientes para proyectos de modernización.

Los transformadores de corriente en miniatura se aplican ampliamente en sistemas de redes inteligentes, equipos de energía renovable, estaciones de carga de vehículos eléctricos, automatización industrial, sistemas de gestión de energía de edificios y monitoreo de distribución de energía. En los contadores inteligentes, proporcionan una medición precisa de la corriente para la facturación eléctrica y el análisis energético. En aplicaciones industriales, ayudan a monitorear las condiciones operativas de los equipos y proteger los sistemas eléctricos contra sobrecargas o condiciones de corriente anormales.

Al seleccionar un transformador de corriente en miniatura, se deben considerar varios factores, incluida la corriente primaria nominal, la corriente de salida secundaria, la clase de precisión, el rango de frecuencia, el voltaje de aislamiento, el método de instalación y el entorno operativo. La relación CT correcta y el nivel de precisión son importantes para garantizar resultados de medición confiables.

Con el desarrollo de sistemas de energía inteligentes y tecnologías de gestión de energía, los transformadores de corriente en miniatura están adquiriendo cada vez más importancia. Su pequeño tamaño, alta precisión y rendimiento confiable los convierten en un componente esencial en los sistemas modernos de medición y monitoreo eléctricos. A medida que las industrias avanzan hacia la digitalización y las soluciones energéticas inteligentes, la tecnología CT en miniatura seguirá desempeñando un papel importante en la mejora de la eficiencia energética, la seguridad y el control del sistema.
