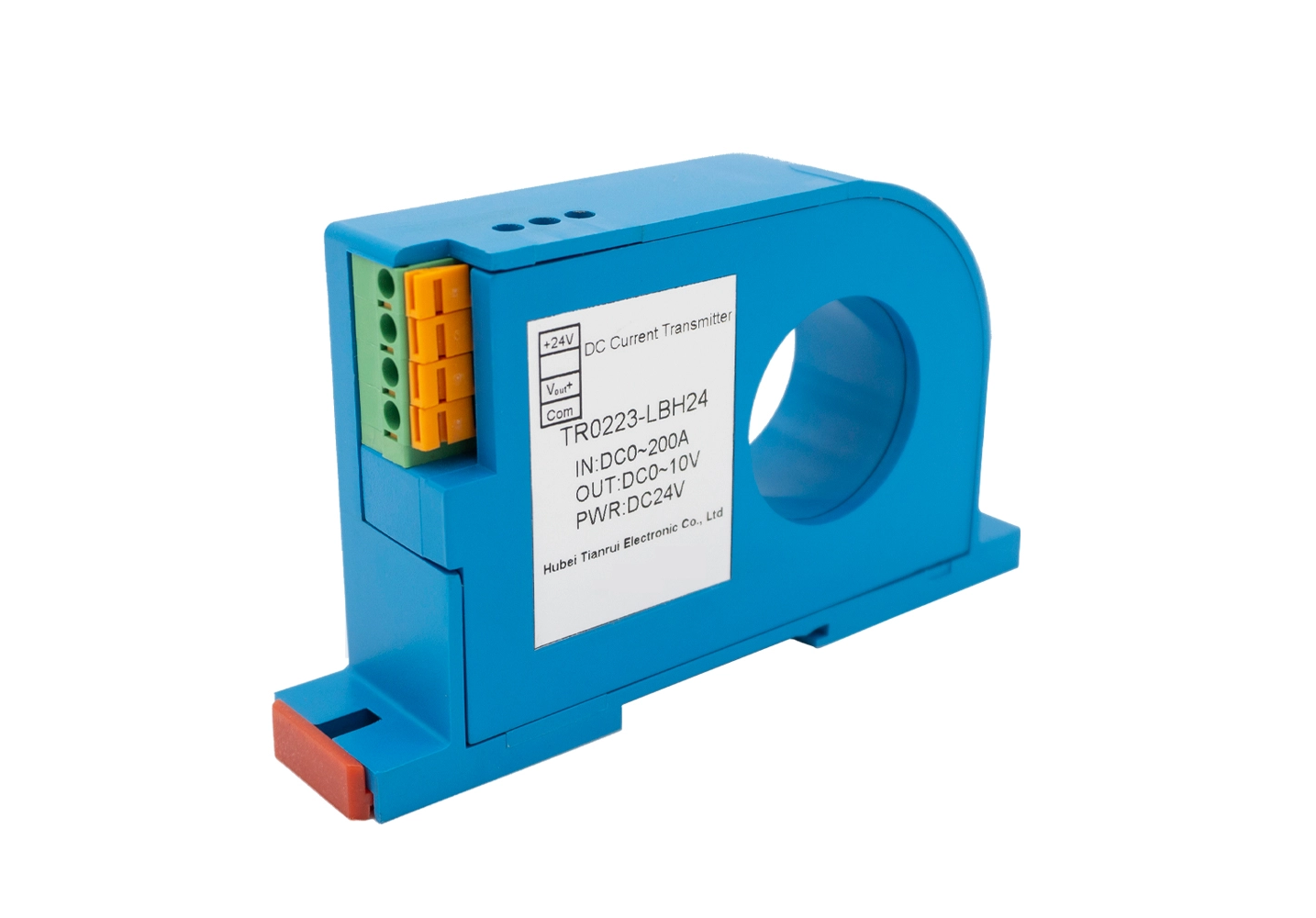

Transductor de corriente CC

Un transductor de corriente CC es un dispositivo electrónico de precisión diseñado para convertir una señal de entrada de corriente continua en una señal de salida aislada y estandarizada para sistemas de medición, monitoreo y control. Une circuitos de CC de alta potencia y unidades de adquisición de bajo voltaje ampliamente utilizadas en electrónica de potencia, energía renovable, automatización industrial y sistemas de gestión de baterías.

A diferencia de las resistencias de derivación simples que dependen de la caída de voltaje y carecen de aislamiento galvánico, la mayoría de los transductores de corriente CC adoptan principios de funcionamiento de efecto Hall o fluxgate. Los transductores de efecto Hall son la opción principal para escenarios industriales generales. Cuando la corriente continua fluye a través del conductor primario, genera un campo magnético estable proporcional a la magnitud de la corriente. El chip Hall incorporado captura este campo magnético y los circuitos internos de acondicionamiento de señales amplifican, filtran y calibran el voltaje Hall débil para producir una salida lineal como 0–5 V, 0–10 V o 4–20 mA. Los tipos Fluxgate ofrecen una precisión y estabilidad mucho mayores, lo que los hace adecuados para aplicaciones de alta gama que exigen mediciones de CC ultraprecisas, como fuentes de alimentación de laboratorio y bancos de pruebas de baterías de alta precisión.

El aislamiento galvánico es una de sus principales ventajas. El lado primario de CC de alto voltaje y el lado secundario de salida de señal están separados eléctricamente. Esto bloquea el alto voltaje peligroso, suprime la interferencia de modo común y protege los PLC, los registradores de datos y las tarjetas de adquisición contra daños por sobretensiones. Esta característica es fundamental para los sistemas de CC de alto voltaje, incluidas cajas combinadoras fotovoltaicas, gabinetes de almacenamiento de energía y pilas de carga de CC. Sin aislamiento, las diferencias de potencial de tierra y el ruido en los circuitos de potencia corromperían las lecturas y destruirían el hardware de control posterior.

Los tipos de instalación varían para adaptarse a los diferentes requisitos de campo. Los transductores de CC de núcleo dividido se pueden sujetar a cables existentes sin cortar el circuito, lo que simplifica enormemente el trabajo de reequipamiento en equipos en funcionamiento. Los modelos de núcleo sólido tienen un mejor rendimiento antiinterferencias y un menor costo para una instalación fija y permanente. Los usuarios deben seleccionar el rango de medición de manera razonable: la corriente de entrada nominal debe coincidir con la corriente de funcionamiento normal del circuito, y la capacidad de sobrecarga a corto plazo debe adaptarse a la sobrecorriente proveniente del arranque del motor o la carga del capacitor.

La linealidad de la señal, la deriva de temperatura y el tiempo de respuesta son indicadores clave de rendimiento. Los transductores de alta calidad mantienen una salida lineal excelente en todo el rango de medición, lo que garantiza que la señal de salida cambie proporcionalmente con la corriente CC de entrada. La baja deriva de temperatura garantiza lecturas estables en medio de temperaturas ambiente fluctuantes en talleres de fábrica o centrales eléctricas al aire libre. Las versiones de respuesta rápida pueden rastrear cambios rápidos de corriente para el control de circuito cerrado de inversores y convertidores.

En sistemas prácticos, la señal de salida estandarizada se alimenta directamente a controladores lógicos programables, medidores de visualización o terminales de monitoreo remoto. Los operadores pueden leer la corriente CC en tiempo real, establecer umbrales de alarma de sobrecorriente y crear una lógica de protección automática. Desde generación de energía solar, carga de vehículos eléctricos, variadores de CC industriales hasta fuentes de alimentación UPS, los transductores de corriente de CC proporcionan datos de corriente confiables para monitoreo de estado, medición de energía y protección contra fallas. A medida que los sistemas electrónicos de potencia evolucionan hacia un voltaje más alto y una mayor capacidad, estos transductores siguen siendo un componente fundamental indispensable para una gestión de energía de CC segura e inteligente.
