Monitoreo de descargas parciales

El monitoreo de descargas parciales es una técnica importante utilizada en la industria energética para evaluar el estado del aislamiento de los equipos eléctricos. La descarga parcial (PD) se refiere a una descarga eléctrica localizada que une solo parcialmente el aislamiento entre los conductores. Aunque cada descarga libera una cantidad relativamente pequeña de energía, las descargas parciales repetidas pueden deteriorar gradualmente los materiales aislantes y eventualmente provocar fallas en el equipo. Por lo tanto, el monitoreo continuo o periódico de descargas parciales juega un papel fundamental para garantizar la confiabilidad, seguridad y longevidad de los sistemas eléctricos.

Las descargas parciales pueden ocurrir en varios tipos de equipos de alto voltaje, incluidos transformadores, aparamenta, cables de alimentación, generadores, motores y subestaciones aisladas por gas. Las causas comunes de PD incluyen envejecimiento del aislamiento, defectos de fabricación, huecos dentro de los materiales de aislamiento, contaminación, entrada de humedad, estrés mecánico e instalación inadecuada. A medida que aumenta el estrés eléctrico, estos defectos pueden generar descargas localizadas que dañan progresivamente la estructura de aislamiento.

El objetivo principal del control de descargas parciales es detectar defectos de aislamiento en una fase temprana antes de que se conviertan en fallos graves. Al identificar la actividad de descarga anormal, el personal de mantenimiento puede tomar acciones correctivas, reduciendo el riesgo de interrupciones inesperadas y reparaciones costosas. Este enfoque de mantenimiento predictivo ayuda a mejorar la gestión de activos y extiende la vida útil de los equipos.

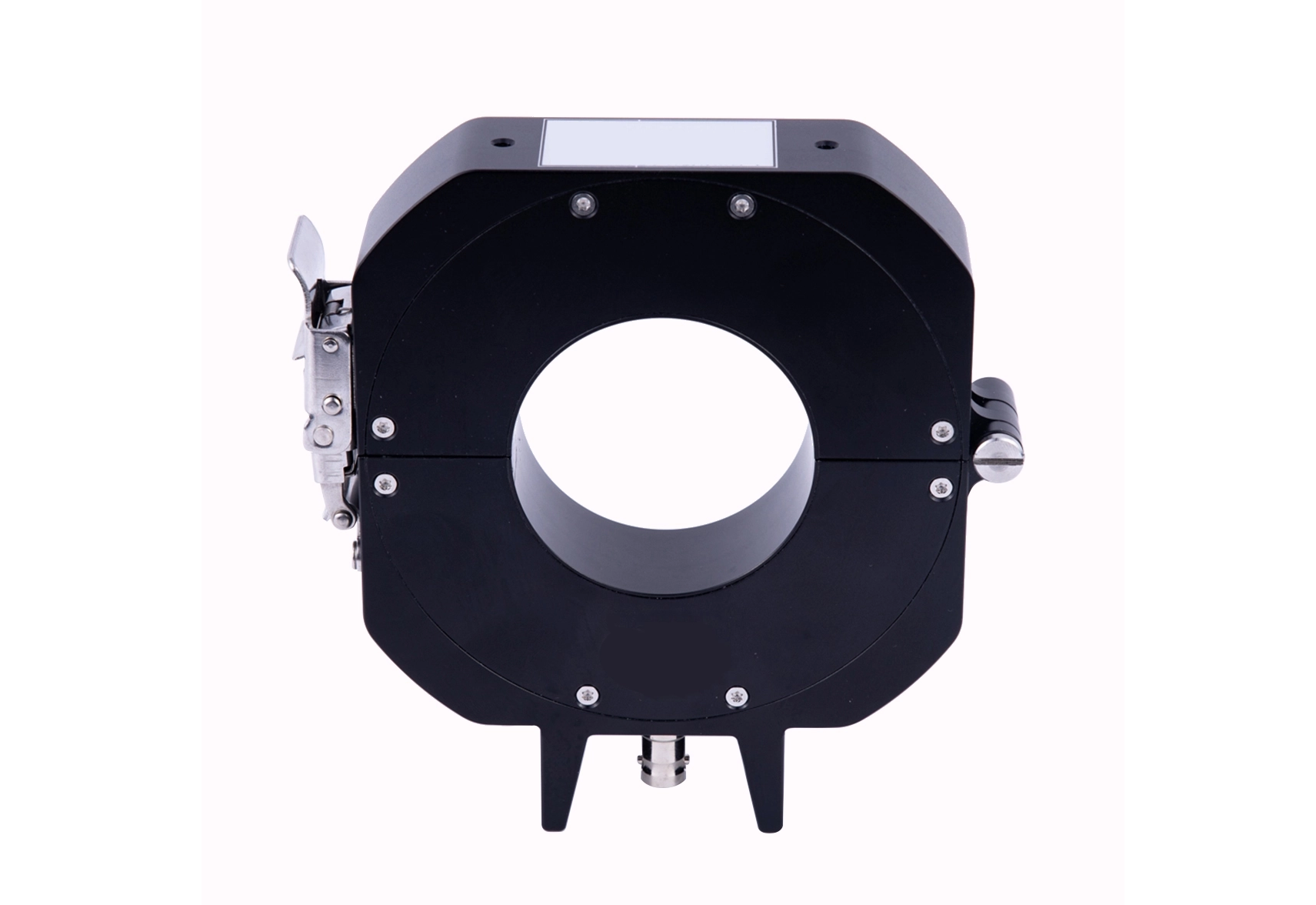

Se utilizan varios métodos para el monitoreo de descargas parciales. La detección eléctrica es una de las técnicas más comunes, midiendo los pulsos de descarga directamente a través de sensores conectados al equipo. Para ello se utilizan frecuentemente transformadores de corriente de alta frecuencia (HFCT), condensadores de acoplamiento y sensores capacitivos. Estos sensores capturan señales de alta frecuencia generadas por descargas parciales y las transmiten a sistemas de monitoreo para su análisis.

La monitorización ultrasónica es otro método ampliamente utilizado. Las descargas parciales generan ondas acústicas que pueden detectarse mediante sensores ultrasónicos. Esta técnica es particularmente útil para localizar fuentes de descarga dentro de aparamentas y otros equipos cerrados. La monitorización acústica ofrece la ventaja de ser menos susceptible a las interferencias electromagnéticas en comparación con los métodos puramente eléctricos.

Además, el monitoreo de frecuencia ultra alta (UHF) se aplica comúnmente en transformadores y aparamentas aislados en gas. Los sensores UHF detectan ondas electromagnéticas emitidas durante eventos de descarga, lo que permite una identificación precisa de defectos de aislamiento. La termografía infrarroja y el análisis de gases disueltos también pueden complementar el monitoreo de descargas parciales al proporcionar información adicional sobre el estado del equipo.

Los sistemas modernos de monitoreo de descargas parciales a menudo incorporan procesamiento avanzado de señales digitales, inteligencia artificial y gestión de datos basada en la nube. Estas tecnologías ayudan a distinguir las señales genuinas de descarga parcial del ruido de fondo, mejoran la precisión del diagnóstico y permiten el monitoreo remoto. La recopilación de datos en tiempo real permite a los operadores rastrear tendencias, identificar problemas de aislamiento en desarrollo y programar el mantenimiento en función del estado real del equipo en lugar de intervalos fijos.

Los beneficios del monitoreo de descargas parciales son significativos. Ayuda a prevenir fallas catastróficas en los equipos, reduce los costos de mantenimiento, minimiza el tiempo de inactividad, mejora la confiabilidad del sistema y mejora la seguridad operativa. Los servicios públicos, las instalaciones industriales, las plantas de energía renovable y la infraestructura de transporte dependen cada vez más del monitoreo de descargas parciales como parte de sus programas de monitoreo del estado de sus activos.

A medida que las redes eléctricas se vuelven más complejas y los requisitos de confiabilidad continúan aumentando, el monitoreo de descargas parciales se ha convertido en un componente esencial del mantenimiento de los sistemas eléctricos modernos. Al proporcionar una alerta temprana sobre la degradación del aislamiento, permite la toma de decisiones proactiva y respalda el rendimiento a largo plazo de los activos eléctricos críticos. El monitoreo eficaz de descargas parciales no solo protege equipos valiosos sino que también contribuye a un sistema de suministro de energía más estable y eficiente.
