¿Qué es un transformador de corriente de núcleo dividido (CT)?

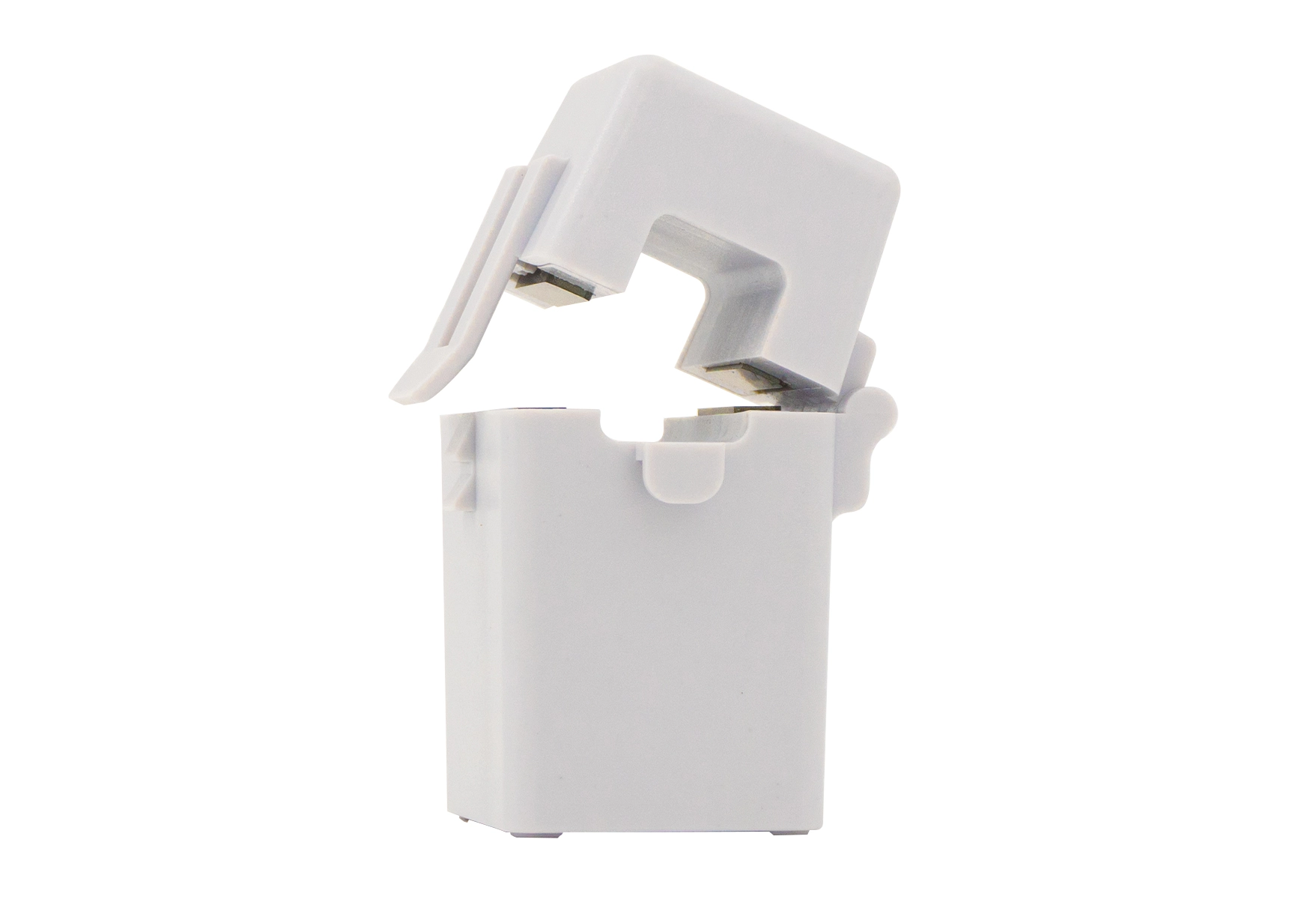

Un transformador de corriente de núcleo dividido, también conocido como CT con pinza, es un tipo especial de transformador de corriente para instrumentos diseñado para medir corriente alterna sin desconectar el conductor primario. A diferencia de los TC de núcleo sólido convencionales, cuyo núcleo de hierro forma un anillo cerrado e irrompible, el núcleo magnético de un TC de núcleo dividido se corta en dos mitades separables. Los usuarios pueden abrir el núcleo, enrollarlo alrededor de un cable o barra colectora existente y luego bloquear los dos segmentos del núcleo para reconstruir un bucle magnético completo. Esta estructura mecánica única es su característica más definitoria.

El principio de funcionamiento básico sigue la ley de inducción electromagnética de Faraday, idéntica a la de los TC estándar. Cuando la corriente alterna fluye a través del cable primario que pasa a través de la ventana CT, genera un flujo magnético alterno dentro del núcleo de hierro. El devanado secundario enrollado alrededor del núcleo induce una corriente secundaria proporcional de bajo nivel. Mediante la relación de transformación, la corriente primaria grande se convierte en una corriente de salida pequeña y segura (normalmente 5 A o 1 A) para medidores de potencia, registradores de energía, relés de protección y dispositivos de monitoreo de calidad de energía. El aislamiento entre el circuito primario y el devanado secundario proporciona aislamiento eléctrico, protegiendo los equipos de medición de bajo voltaje de los sistemas de energía de alto voltaje.

La mayor ventaja del transformador de corriente de núcleo dividido radica en su instalación cómoda y no intrusiva. Los CT de núcleo sólido requieren corte de energía, desconexión de cables y trabajo de roscado. Por el contrario, los modelos de núcleo dividido se pueden montar en circuitos activos durante el funcionamiento normal, lo que reduce drásticamente el tiempo de inactividad de la construcción, los costos de mano de obra y los riesgos de cortes de energía. Esto los hace ampliamente adoptados en proyectos de modernización, sistemas de gestión de energía de edificios, monitoreo de maquinaria industrial y auditorías eléctricas temporales. Los tamaños comunes cubren pequeños cables de baja tensión y grandes barras colectoras rectangulares en gabinetes de distribución.

Sin embargo, los TC de núcleo dividido también conllevan limitaciones inherentes. Inevitablemente existe un pequeño espacio de aire entre las dos superficies de unión del núcleo dividido. Esta brecha aumenta la reluctancia magnética, lo que genera un error de medición ligeramente mayor, una mayor corriente de magnetización y una fuga de flujo menor en comparación con las alternativas de núcleo sólido. La precisión de la medición depende de la estanqueidad del bloqueo. Si las dos mitades del núcleo están mal cerradas o contaminadas con polvo, el error de relación y el error de ángulo de fase aumentarán notablemente. Además, los diseños de núcleo dividido generalmente no pueden alcanzar grados de precisión ultra altos, por lo que son menos adecuados para escenarios de medición de alto estándar que exigen una precisión de clase 0,2S. Se utilizan más comúnmente para monitoreo, análisis de carga y protección secundaria que para facturación comercial oficial.

Las reglas de seguridad deben observarse estrictamente durante la operación. El circuito secundario de cualquier TC nunca debe dejarse abierto. Un circuito secundario abierto induce un voltaje peligrosamente alto, lo que amenaza al equipo y al personal. Después de la instalación, los técnicos deben verificar el cierre del núcleo, fijar firmemente el CT para evitar la separación inducida por vibraciones y hacer coincidir la relación de transformación con los instrumentos receptores.
