¿Cuál es la diferencia entre un transformador y un transformador de corriente?

Un transformador y un transformador de corriente (CT) son dispositivos eléctricos que funcionan según el principio de inducción electromagnética. Transfieren energía eléctrica o señales eléctricas de un circuito a otro a través de un campo magnético. Aunque tienen una construcción similar, sus propósitos, diseños y aplicaciones son diferentes.

Un transformador es un dispositivo eléctrico general que se utiliza para cambiar el nivel de voltaje de la corriente alterna (CA). Puede aumentar el voltaje (transformador elevador) o disminuir el voltaje (transformador reductor) manteniendo la frecuencia sin cambios. Los transformadores se utilizan ampliamente en la generación, transmisión, distribución y sistemas eléctricos industriales de energía. Su objetivo principal es transferir energía eléctrica de manera eficiente entre circuitos y proporcionar niveles de voltaje adecuados para diferentes aplicaciones.

Un transformador típico consta de un devanado primario, un devanado secundario y un núcleo magnético. Cuando se aplica voltaje CA al devanado primario, se crea un campo magnético cambiante en el núcleo. Este campo magnético induce un voltaje en el devanado secundario. La relación de voltaje entre los lados primario y secundario depende del número de vueltas en cada devanado. Los transformadores están diseñados para manejar altos niveles de potencia y generalmente se conectan directamente a circuitos de energía.

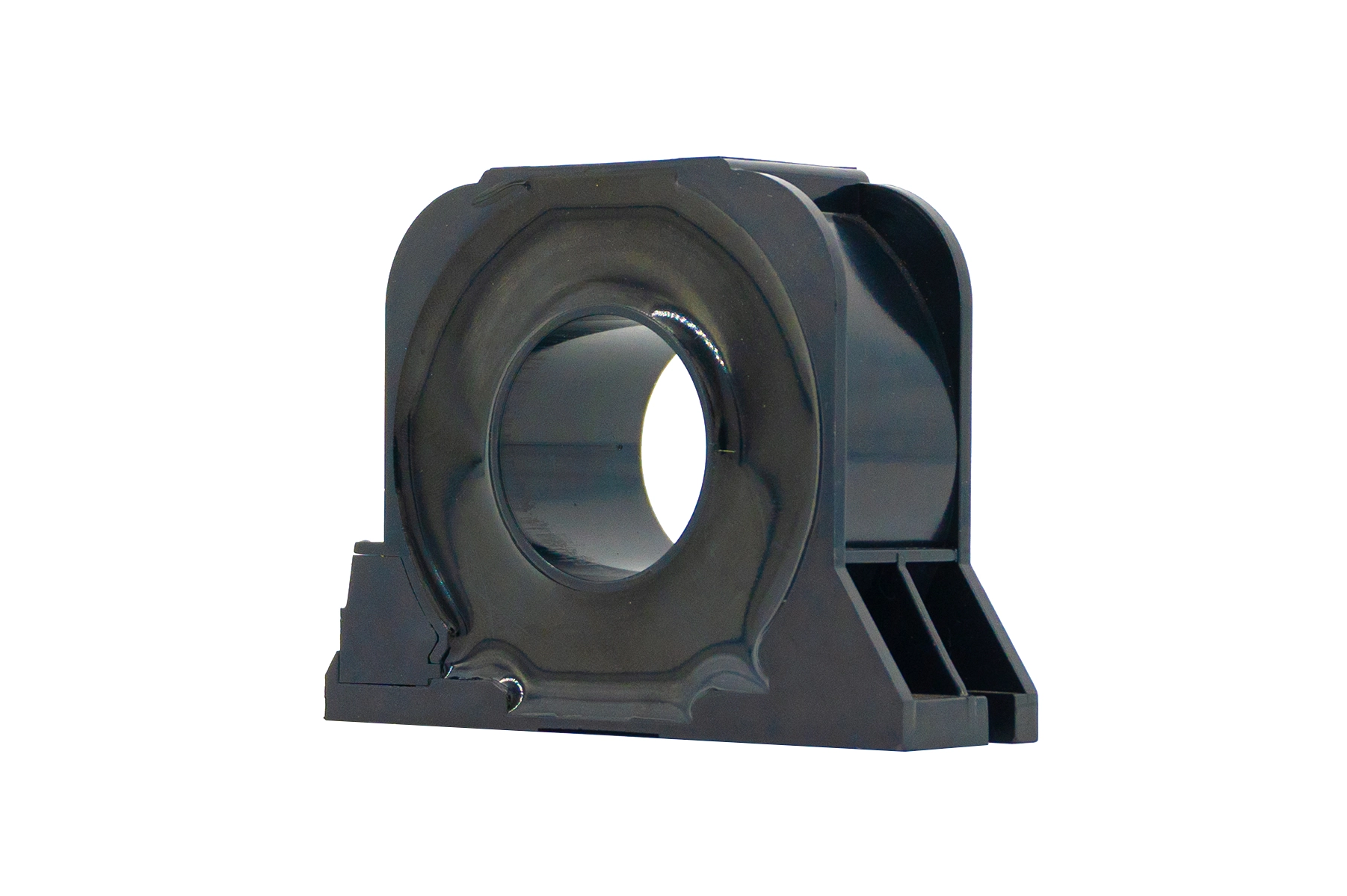

Un transformador de corriente (CT) es un tipo especial de transformador diseñado específicamente para medir corriente eléctrica. En lugar de cambiar principalmente los niveles de voltaje, un CT reduce una corriente alta en un sistema de energía a una salida de corriente más pequeña y estandarizada que puede medirse de manera segura mediante instrumentos como amperímetros, medidores de energía, relés de protección y sistemas de monitoreo.

La principal diferencia entre un transformador y un transformador de corriente es su finalidad. Un transformador transfiere energía eléctrica y cambia los niveles de voltaje, mientras que un transformador de corriente convierte grandes corrientes en valores medibles para monitoreo y protección. Por ejemplo, un transformador de potencia puede convertir un voltaje de transmisión de 110 kV en un voltaje de distribución de 10 kV, mientras que un transformador de corriente puede convertir una corriente de línea de 1000 A en una señal de salida de 5 A o 1 A para un dispositivo de medición.

Otra diferencia importante es el método de conexión. Un transformador normal tiene devanados primarios y secundarios conectados a circuitos eléctricos para transferir energía. Un transformador de corriente generalmente tiene su devanado primario conectado en serie con la línea eléctrica, permitiendo que la corriente de carga pase a través de él. El lado secundario está conectado a equipos de medición o protección. Debido a que el secundario del CT produce corriente, nunca debe dejarse abierto mientras el lado primario está energizado, ya que se puede generar alto voltaje peligroso.

El diseño de los devanados también es diferente. Los transformadores de potencia suelen tener muchas vueltas en los devanados primario y secundario para lograr la transformación de voltaje requerida. Por el contrario, un transformador de corriente suele tener sólo una o unas pocas vueltas en el lado primario, mientras que el lado secundario tiene muchas vueltas. Este diseño permite que el CT reduzca las corrientes grandes a un nivel más bajo mientras mantiene una medición precisa.

La precisión es otra diferencia clave. Los transformadores de potencia se centran principalmente en la eficiencia y la capacidad de transferencia de energía, mientras que los transformadores de corriente requieren una alta precisión de medición. Los CT se clasifican según clases de precisión, como Clase 0,5, Clase 0,2 o clases de protección como 5P y 10P, según los requisitos de su aplicación.

En aplicaciones prácticas, los transformadores se utilizan en fuentes de alimentación, subestaciones, equipos industriales y redes eléctricas. Los transformadores de corriente se utilizan ampliamente en medición eléctrica, redes inteligentes, sistemas de energía renovable, automatización industrial y sistemas de protección. Permiten a los ingenieros monitorear la corriente eléctrica sin conectar directamente equipos sensibles a circuitos de alta corriente.

En resumen, tanto los transformadores como los transformadores de corriente utilizan inducción electromagnética, pero cumplen funciones diferentes. Un transformador se utiliza principalmente para la conversión de voltaje y la transmisión de energía, mientras que un transformador de corriente se utiliza para la medición de corriente y la protección eléctrica. Los transformadores manejan la transferencia de energía, mientras que los transformadores de corriente brindan información actual segura y precisa para los sistemas de monitoreo y control.
