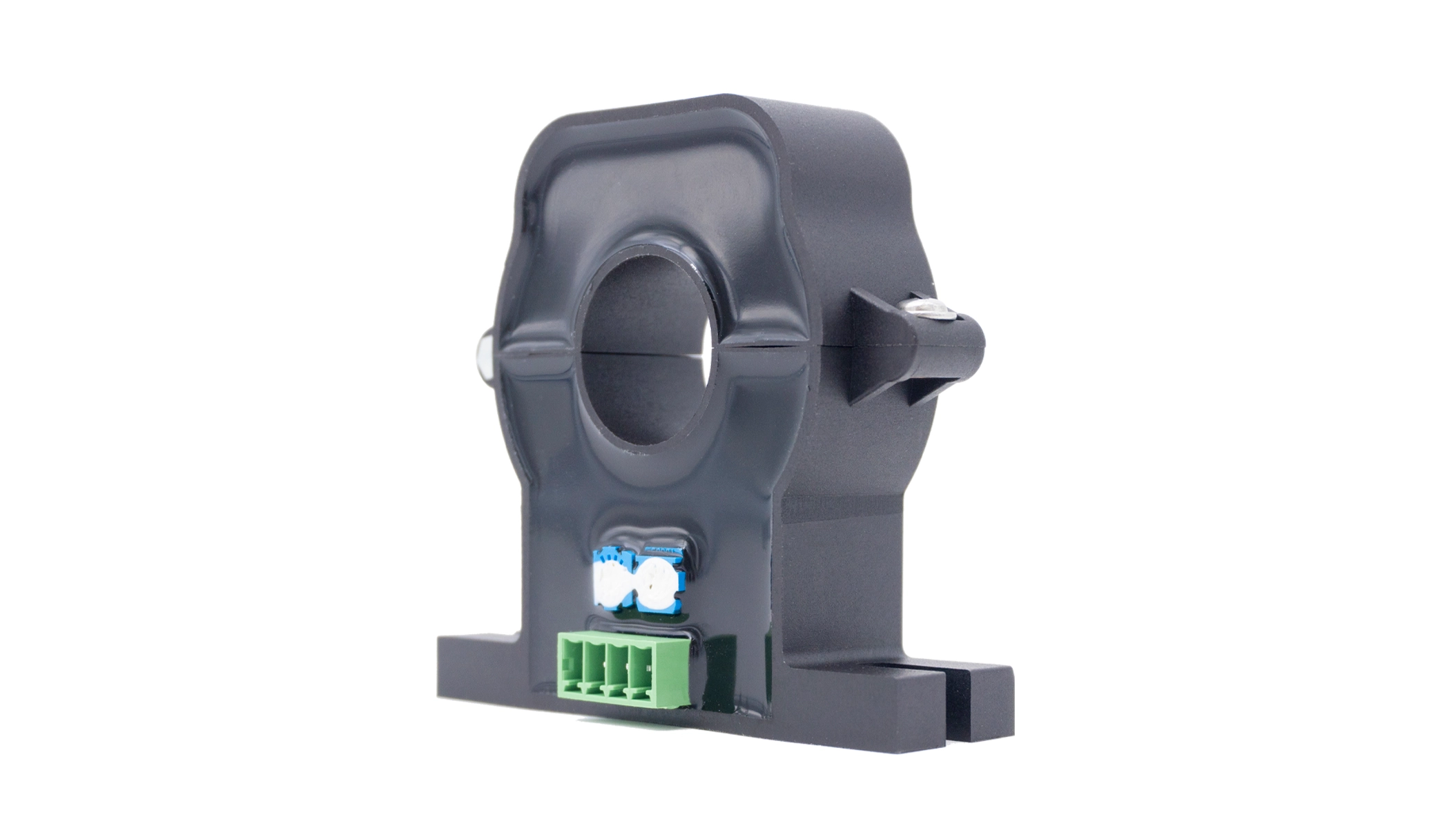

Sensores de corriente de efecto Hall

Descubiertos por primera vez por el físico Edwin Hall en 1879, los sensores de corriente de efecto Hall se han convertido en el componente de medición de corriente aislado dominante en electrónica de potencia, equipos automotrices e industriales, resolviendo las limitaciones críticas de las resistencias de derivación y los transformadores de corriente tradicionales. Según el principio del efecto Hall, cuando los portadores cargados dentro de una placa semiconductora pasan a través de un campo magnético perpendicular, se forma un voltaje transversal medible (voltaje Hall). Dado que el flujo magnético que rodea a un conductor es linealmente proporcional a la corriente transportada según la ley de Ampere, el voltaje Hall se puede convertir en una señal precisa que represente la magnitud de la corriente, logrando un aislamiento galvánico total entre los circuitos primarios de alto voltaje y los circuitos de control de bajo voltaje.

Hay dos categorías estructurales principales: sensores de circuito abierto y de circuito cerrado. Los diseños de bucle abierto adoptan un núcleo magnético simple con un espacio de aire que incorpora un chip Hall lineal. La corriente primaria genera un flujo magnético concentrado capturado por el elemento Hall, cuya salida amplificada refleja directamente los valores actuales. Con tamaño compacto, construcción liviana, consumo de energía ultrabajo y precios asequibles, destacan en escenarios de alta corriente por encima de 300 A y tareas de monitoreo básicas como la detección del estado de carga de la batería. Su principal inconveniente radica en su precisión moderada, ya que la histéresis magnética y la deriva de temperatura introducen errores de medición menores después de sobrecargas de corriente. Los sensores de circuito cerrado (flujo cero) integran una bobina de compensación adicional para la retroalimentación negativa. La bobina genera un flujo magnético inverso para neutralizar el campo primario, manteniendo el flujo neto del núcleo cerca de cero. Esto elimina los errores de histéresis y no linealidad, lo que ofrece una precisión inferior al 0,5 % y un amplio ancho de banda de más de 150 kHz, ideal para campos de alta demanda como el control de motores inversores y pruebas de potencia de precisión, a pesar de un mayor costo y una mayor huella.

En comparación con las resistencias en derivación, los sensores Hall no producen pérdida de energía ni calor en la ruta de alta corriente, evitando el desperdicio de energía bajo cargas pesadas. A diferencia de los transformadores de corriente limitados a corriente alterna, miden formas de onda de CC, CA y de pulso irregular simultáneamente, lo que admite la detección de corriente bidireccional. Su aislamiento galvánico es una ventaja fundamental de seguridad: las sobretensiones de alto voltaje en el cable medido no pueden dañar los tableros de control del microcontrolador, lo que reduce drásticamente los riesgos de falla del equipo.
