¿Qué es un reactor eléctrico?

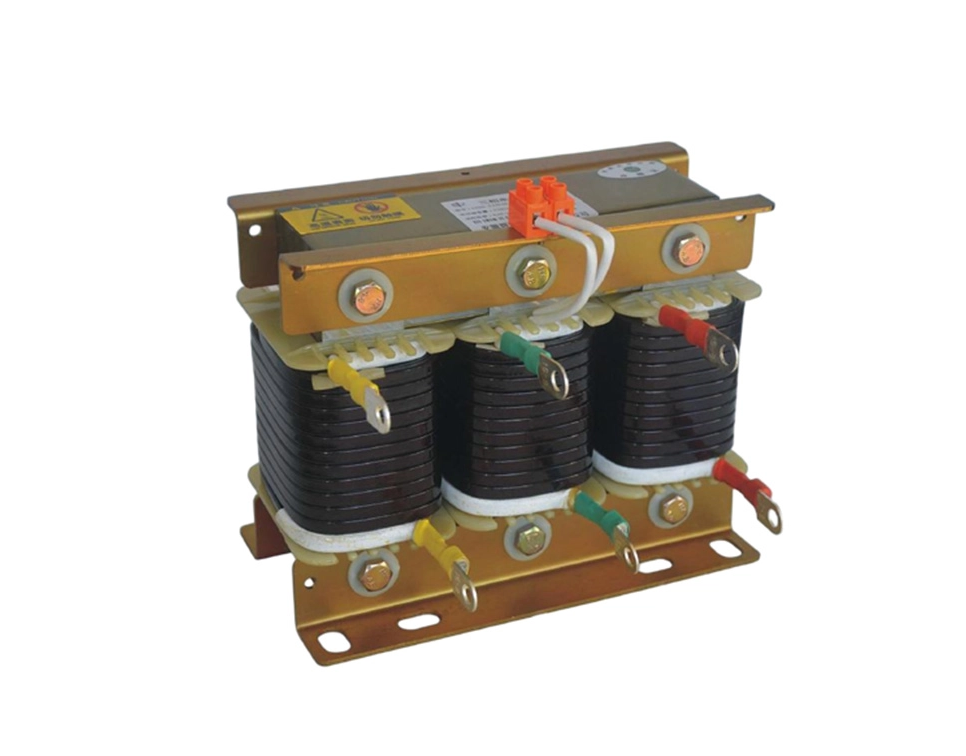

Un reactor eléctrico, también conocido como inductor para sistemas de energía, es un componente electromagnético pasivo ampliamente utilizado en redes eléctricas de baja y media tensión. El dispositivo que se muestra en la imagen es un reactor trifásico , ensamblado con tres bobinas de cobre independientes montadas sobre una estructura de núcleo de hierro laminado, fijadas sobre un soporte de montaje de metal dorado. Los terminales de cable codificados por colores en amarillo, verde y rojo marcan los puertos de conexión trifásicos para facilitar el cableado y la identificación de fases. El pequeño bloque de terminales naranja en la parte superior está reservado para cableado auxiliar y monitoreo de temperatura.

En esencia, un reactor funciona según el principio de inducción electromagnética. Cuando la corriente alterna fluye a través de sus bobinas de cobre, genera un campo magnético estable dentro del núcleo de hierro, creando una reactancia inductiva que restringe los cambios repentinos de corriente. A diferencia de los pequeños inductores comunes para placas de circuitos, los reactores de potencia están construidos para soportar grandes corrientes industriales, por lo que adoptan devanados gruesos aislados y núcleos de hierro robustos para reducir la pérdida de calor y el ruido.

Este tipo de reactor trifásico tiene dos escenarios de aplicación principales. En primer lugar, puede servir como reactor en serie para gabinetes de compensación de potencia reactiva, combinado con condensadores de potencia para suprimir la distorsión armónica y evitar la resonancia en la red eléctrica. En segundo lugar, funciona como reactor de entrada o salida para convertidores de frecuencia y servovariadores, suavizando pulsos de corriente agudos, filtrando interferencias de alta frecuencia y protegiendo inversores y motores de picos de voltaje.

Los armónicos generados por cargas de frecuencia variable son un problema común en las fábricas modernas. Sin reactores, la corriente distorsionada calentará los cables, dañará los condensadores e interferirá con los instrumentos sensibles cercanos. Al agregar impedancia inductiva controlada, el reactor absorbe componentes armónicos y estabiliza la forma de onda de energía. También limita la corriente de entrada cuando los condensadores están encendidos, evitando sobretensiones instantáneas que desencadenan disparos del disyuntor.

El diseño estructural está diseñado para instalación industrial. La base está preperforada con orificios de montaje para una fijación segura dentro de los gabinetes eléctricos. Los separadores de aislamiento entre bobinas evitan cortocircuitos entre fases y el revestimiento aislante de los devanados proporciona protección dieléctrica en funcionamiento continuo.

Los reactores eléctricos son esenciales para una gestión confiable de la calidad de la energía. No consumen grandes cantidades de potencia activa; en cambio, regulan la potencia reactiva y filtran las perturbaciones con un bajo coste energético. Puede encontrarlos en centrales fotovoltaicas, líneas de producción de automatización industrial, sistemas de control de ventiladores y bombas de agua y gabinetes completos de distribución de energía. A medida que las aplicaciones de la electrónica de potencia siguen expandiéndose, los reactores trifásicos como este siguen siendo una solución simple, duradera y rentable para mantener la estabilidad de la red y proteger valiosos equipos eléctricos.
