Características del producto
Suprime eficazmente los armónicos de potencia y limita la corriente de irrupción para proteger los equipos eléctricos.
Bajas pérdidas y rendimiento estable, capaz de funcionar de forma continua durante mucho tiempo en condiciones nominales.
Estructura compacta en serie trifásica con fuerte disipación de calor y bajo nivel de ruido.
Especificaciones personalizables para adaptarse a diferentes proyectos de VFD y corrección del factor de potencia.
Aplicación del producto

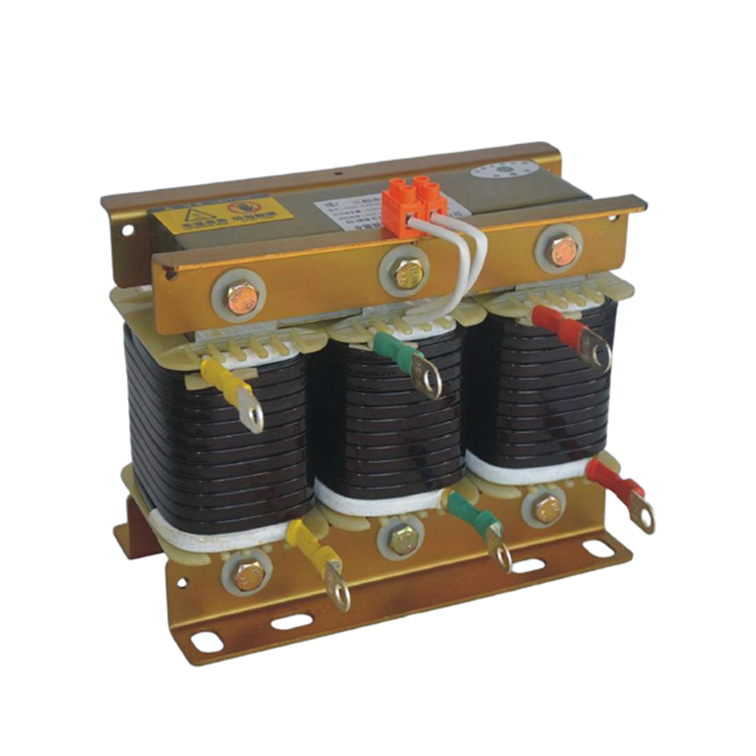

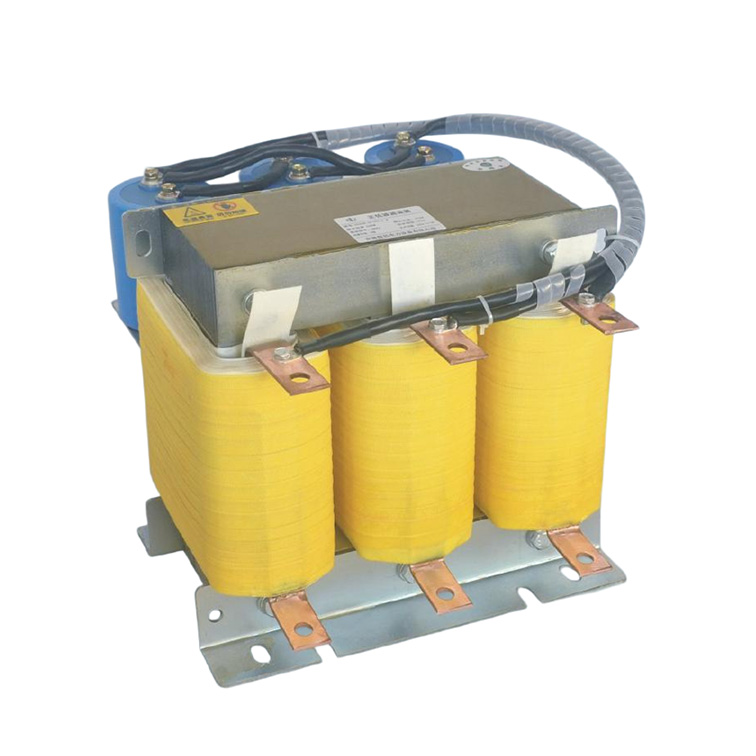

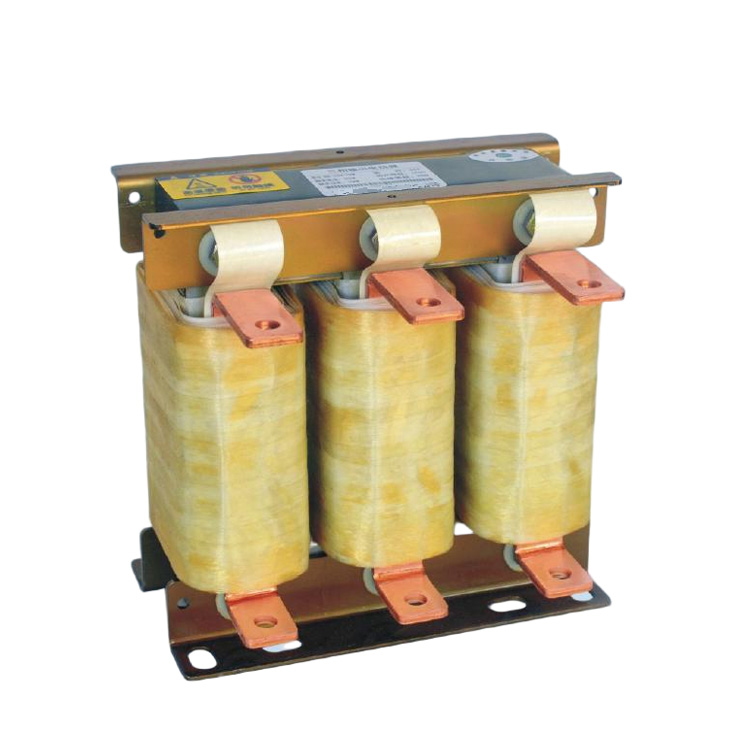

Este reactor eléctrico de serie trifásico se aplica ampliamente en sistemas de accionamiento de frecuencia variable, gabinetes de corrección del factor de potencia de bancos de capacitores, filtrado de armónicos de redes eléctricas y otras ocasiones de energía industrial. Estabiliza la corriente eléctrica, reduce la interferencia armónica y mejora la seguridad y confiabilidad de todo el sistema eléctrico.

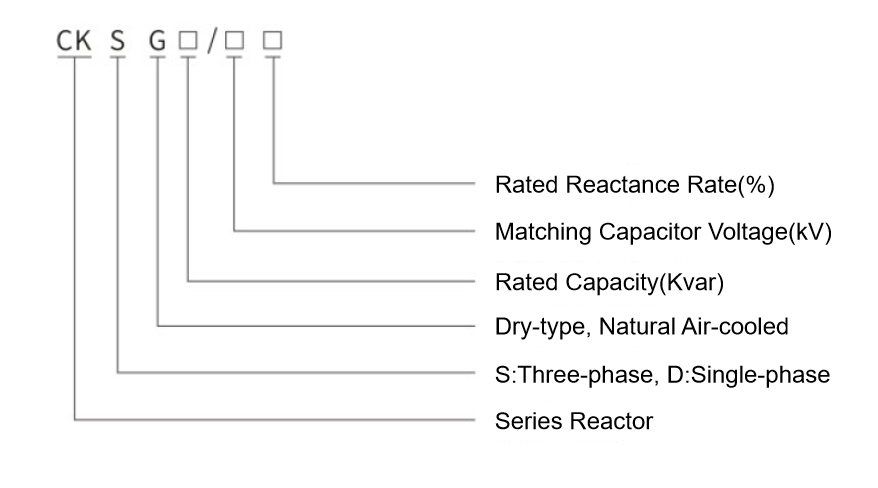

Definición de modelo

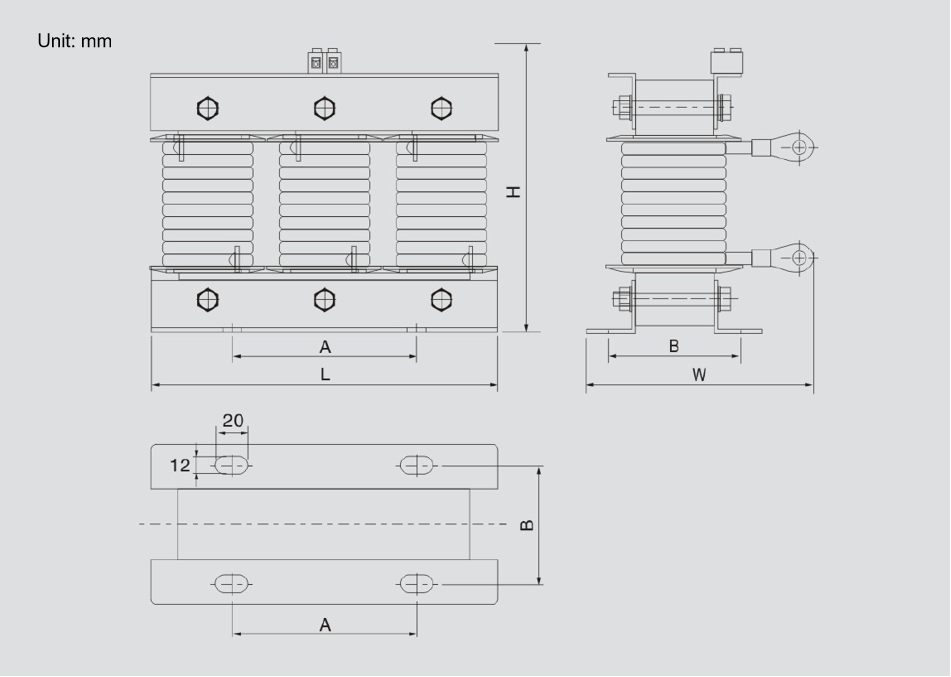

Valor y dimensión típicos
| Modelo | Capacidad de condensador combinada (Kyar) | Corriente nominal (A) | Inductancia nominal (mH) | Dimensiones totales (largo x ancho x alto) mm | Dimensiones de montaje (AxB） mm |
| CKSG-0,3/0,45-6% | 5 | 6.4 | 7.744 | 155x95x180 | 80x65 |
| CKSG-0,6/0,45-6% | 10 | 12.8 | 3.872 | 155x130x165 | 80x75 |
| CKSG-0,9/0,45-6% | 15 | 19.2 | 2.581 | 155x140x165 | 80x85 |
| CKSG-1,2/0,45-6% | 20 | 25.7 | 1.936 | 190x150x185 | 80x85 |
| CKSG-1,5/0,45-6% | 25 | 32.1 | 1.549 | 190x160x185 | 80x95 |
| CKSG-1,8/0,45-6% | 30 | 38.5 | 1.291 | 225x150x215 | 120x85 |
| CKSG-2,1/0,45-6% | 35 | 44.9 | 1.106 | 225x160x215 | 120x95 |
| CKSG-2,4/0,45-6% | 40 | 51.3 | 0.968 | 225x160x215 | 120x95 |
| CKSG-2,7/0,45-6% | 45 | 57.7 | 0.86 | 225x170x215 | 120x105 |
| CKSG-3,0/0,45-6% | 50 | 64.2 | 0.774 | 225x180x215 | 120x115 |
| Modelo | Capacidad de condensador combinada (Kyar) | Corriente nominal (A) | Inductancia nominal (mH) | Dimensiones totales (largo x ancho x alto) mm | Dimensiones de montaje (AxB） mm |
| CKSG-0,35/0,48-7% | 5 | 6 | 10.27 | 155x105x180 | 80x75 |
| CKSG-0.70.48-7% | 10 | 12 | 5.136 | 155x140x165 | 80x85 |
| CKSG-1,05/0,48-7% | 15 | 18 | 3.424 | 190x150x185 | 80x85 |
| CKSG-1,4/0,48-7% | 20 | 24.1 | 2.568 | 190x160x185 | 80x95 |
| CKSG-1,75/0,48-7% | 25 | 30.1 | 2.055 | 225x150x215 | 120x85 |
| CKSG-2,1/0,48-7% | 30 | 36.1 | 1.712 | 225x160x215 | 120x95 |
| CKSG-2,45/0,48-7% | 35 | 42.1 | 1.468 | 225x160x215 | 120x95 |
| CKSG-2,8/0,48-7% | 40 | 48.1 | 1.284 | 225x180x215 | 120x115 |
| CKSG-3,15/0,48-7% | 45 | 54.1 | 1.141 | 225x180x215 | 120x115 |
| CKSG-3,5/0,48-7% | 50 | 60.1 | 1.027 | 260x190x245 | 135x105 |
| Modelo | Capacidad de condensador combinada (Kyar) | Corriente nominal (A) | Inductancia nominal (mH) | Dimensiones totales (largo x ancho x alto) mm | Dimensiones de montaje (AxB） mm |
| CKSG-0,6/0,525-12% | 5 | 5.5 | 21.07 | 155x105x180 | 80x75 |
| CKSG-1,2/0,525-12% | 10 | 11 | 10.53 | 190x150x185 | 80x85 |
| CKSG-1,8/0,525-12% | 15 | 16.5 | 7.022 | 225x150x215 | 120x85 |
| CKSG-2,4/0,525-12% | 20 | 22 | 5.267 | 225x160x215 | 120x95 |
| CKSG-3,0/0,525-12% | 25 | 27.5 | 4.213 | 225x180x215 | 120x115 |
| CKSG-3,6/0,525-12% | 30 | 33 | 3.511 | 260x190x245 | 135x105 |
| CKSG-4,2/0,525-12% | 35 | 38.5 | 3.01 | 260x200x245 | 135x115 |
| CKSG-4,8/0,525-12% | 40 | 44 | 2.633 | 260x200x245 | 135x115 |
| CKSG-5,4/0,525-12% | 45 | 49.5 | 2.341 | 290x180x290 | 135x95 |
| CKSG-6,0/0,525-12% | 50 | 55 | 2.107 | 290x180x290 | 135x95 |
| Modelo | Capacidad de condensador combinada (Kyar) | Corriente nominal (A) | Inductancia nominal (mH) | Dimensiones totales (largo x ancho x alto) mm | Dimensiones de montaje (AxB） mm |
| CKSG-0,7/0,525-14% | 5 | 5.5 | 24.58 | 155x115x180 | 80x85 |
| CKSG-1,4/0,525-14% | 10 | 11 | 12.29 | 190x160x185 | 80x95 |
| CKSG-2,1/0,525-14% | 15 | 16.5 | 8.193 | 225x160x215 | 120x95 |
| CKSG-2,8/0,525-14% | 20 | 22 | 6.145 | 225x180x215 | 120x115 |
| CKSG-3,5/0,525-14% | 25 | 27.5 | 4.916 | 260x190x245 | 135x105 |
| CKSG-4,2/0,525-14% | 30 | 33 | 4.097 | 260x200x245 | 135x115 |
| CKSG-4,9/0,525-14% | 35 | 38.5 | 3.511 | 260x200x245 | 135x115 |
| CKSG-5,6/0,525-14% | 40 | 44 | 3.073 | 290x180x290 | 135x95 |
| CKSG-6,3/0,525-14% | 45 | 49.5 | 2.731 | 290x180x290 | 135x95 |
| CKSG-7,0/0,525-14% | 50 | 55 | 2.458 | 290x200x290 | 135x105 |
