¿Cómo funciona un transductor de corriente?

Principio de funcionamiento de un transductor de corriente

Un transductor de corriente funciona detectando el campo magnético o voltaje generado por una corriente eléctrica y convirtiendo esta información en una señal eléctrica. Los diferentes tipos de transductores de corriente utilizan diferentes tecnologías de detección.

Un transductor de corriente basado en transformador funciona según el principio de inducción electromagnética. Cuando la corriente alterna fluye a través del conductor primario, crea un campo magnético alrededor del conductor. Un núcleo magnético dentro del transductor recoge este campo magnético y genera una corriente más pequeña en el devanado secundario. La señal secundaria es proporcional a la corriente primaria y puede usarse para medición y protección.

Por ejemplo, un transformador de corriente puede convertir una corriente alta, como 500 A, en una señal más pequeña, como 5 A o 1 A, que puede medirse de forma segura mediante medidores y equipos de control.

Un transductor de corriente de efecto Hall utiliza tecnología de efecto Hall para medir la corriente. Se coloca un sensor Hall dentro del campo magnético creado por el conductor portador de corriente. Cuando la corriente fluye a través del conductor, el campo magnético cambia y el elemento Hall genera una señal de voltaje. Luego, esta señal se amplifica y procesa para producir una salida proporcional a la corriente de entrada. Los transductores de corriente de efecto Hall pueden medir corrientes CA y CC, lo que los hace adecuados para sistemas de baterías, vehículos eléctricos, sistemas de energía solar y equipos industriales.

Un transductor de corriente basado en derivación utiliza una resistencia de baja resistencia de precisión llamada resistencia en derivación. Cuando la corriente pasa a través de la resistencia, se crea una pequeña caída de voltaje. El transductor mide este voltaje y lo convierte en un valor actual. Este método proporciona mediciones precisas y se usa comúnmente en dispositivos electrónicos y sistemas de alimentación de CC.

Señales de salida de transductores de corriente

Los transductores de corriente pueden proporcionar diferentes tipos de señales de salida según los requisitos de la aplicación.

Los transductores de corriente de salida de voltaje proporcionan señales como de 0 a 5 V o de 0 a 10 V. Estas señales se utilizan comúnmente en sistemas de control y equipos de monitoreo.

Los transductores de salida de corriente suelen utilizar señales de 4 a 20 mA. Este estándar se usa ampliamente en aplicaciones industriales porque la señal puede viajar largas distancias y tiene una fuerte resistencia a las interferencias eléctricas.

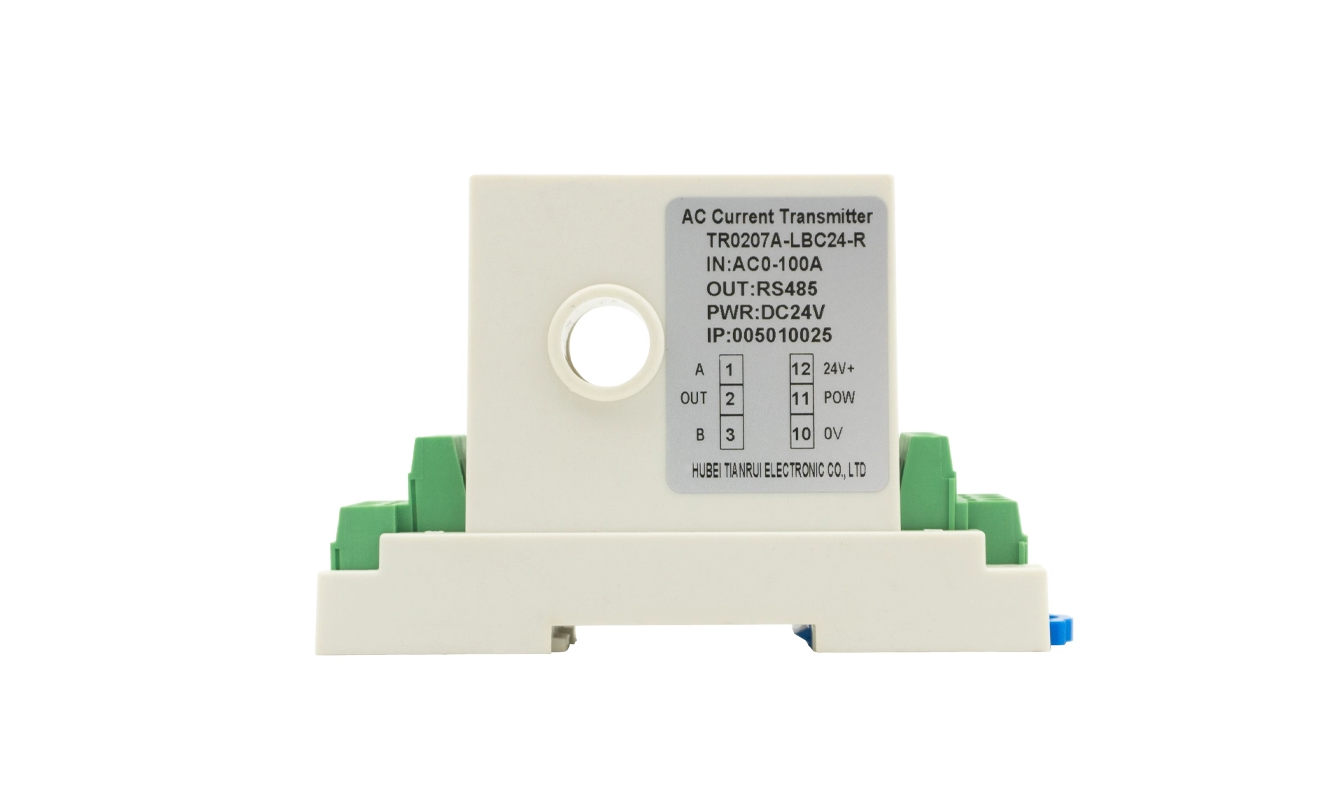

Los transductores de corriente de salida digital pueden comunicarse directamente con sistemas de control modernos a través de interfaces como RS485, CAN bus y Modbus. Estos dispositivos son adecuados para sistemas inteligentes de monitorización y automatización.

Ventajas de los transductores de corriente

Los transductores de corriente proporcionan aislamiento eléctrico entre circuitos de alta potencia y equipos de medición. Esto mejora la seguridad del sistema y protege los dispositivos electrónicos sensibles de condiciones de alto voltaje y alta corriente.

También proporcionan alta precisión de medición, velocidad de respuesta rápida, diseño compacto y fácil integración con sistemas automatizados. Los transductores de corriente modernos suelen tener un bajo consumo de energía y pueden funcionar de forma fiable en entornos industriales exigentes.

Aplicaciones de transductores de corriente

Los transductores de corriente se utilizan ampliamente en muchas industrias. En los sistemas de energía, se utilizan para monitoreo de energía, protección eléctrica y gestión de carga. En los sistemas de energía renovable, miden la corriente de paneles solares, turbinas eólicas y sistemas de almacenamiento de baterías. En los vehículos eléctricos controlan la corriente de carga de la batería y la corriente del motor. En la automatización industrial, se utilizan para el control de motores, el monitoreo de equipos y la detección de fallas.

Conclusión

Un transductor de corriente funciona detectando la corriente eléctrica mediante inducción electromagnética, tecnología de efecto Hall o medición de resistencia, y convirtiéndola en una señal de salida legible. Al proporcionar una medición de corriente precisa y aislada, los transductores de corriente desempeñan un papel importante en los sistemas eléctricos modernos, mejorando la seguridad, la eficiencia energética y el rendimiento del control.
