Transformador transformador de clip de TRTDDY-E Ei transformador eléctrico 1.5VA-300VA

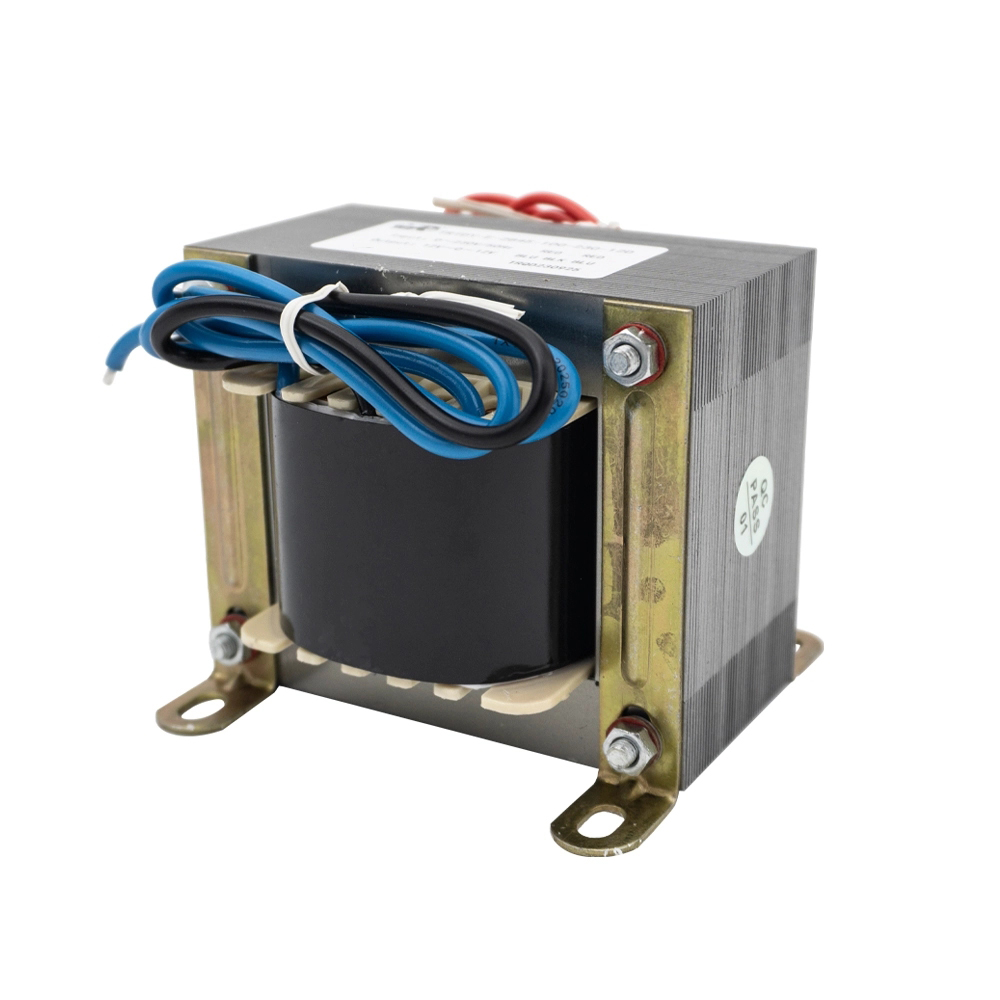

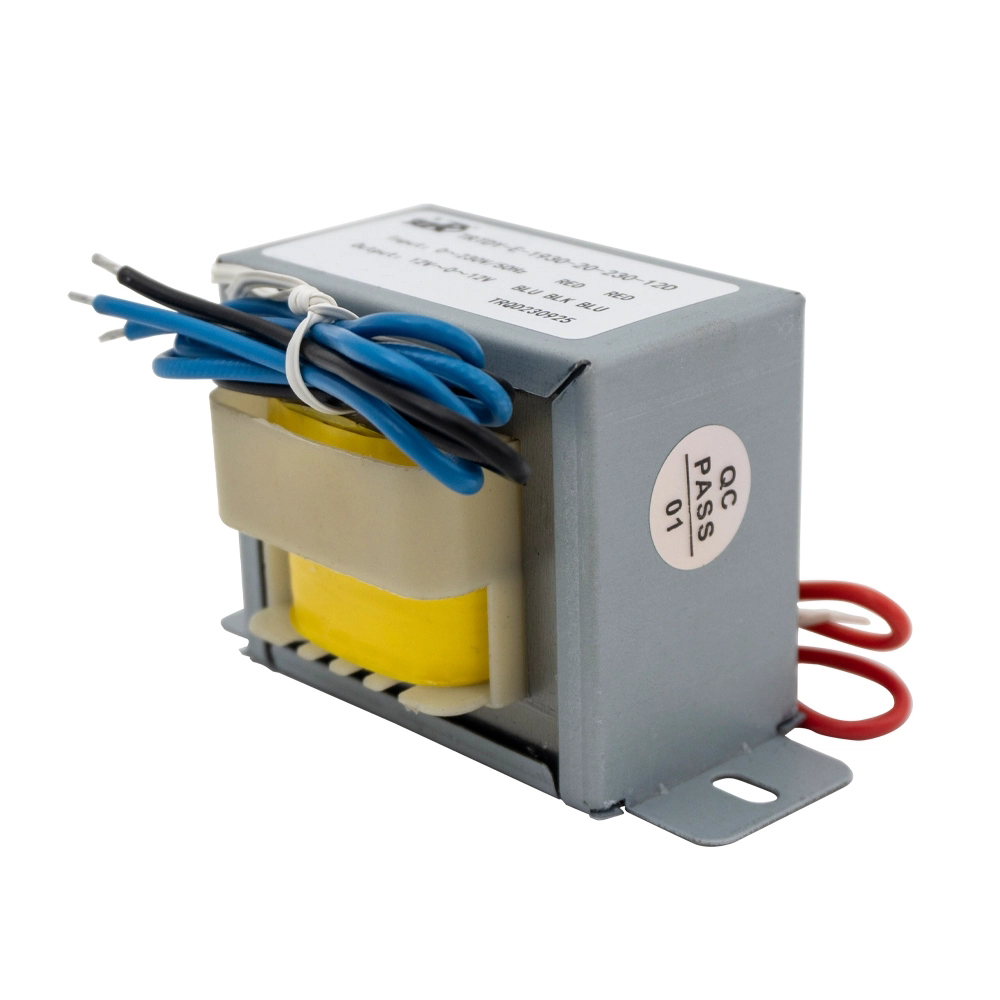

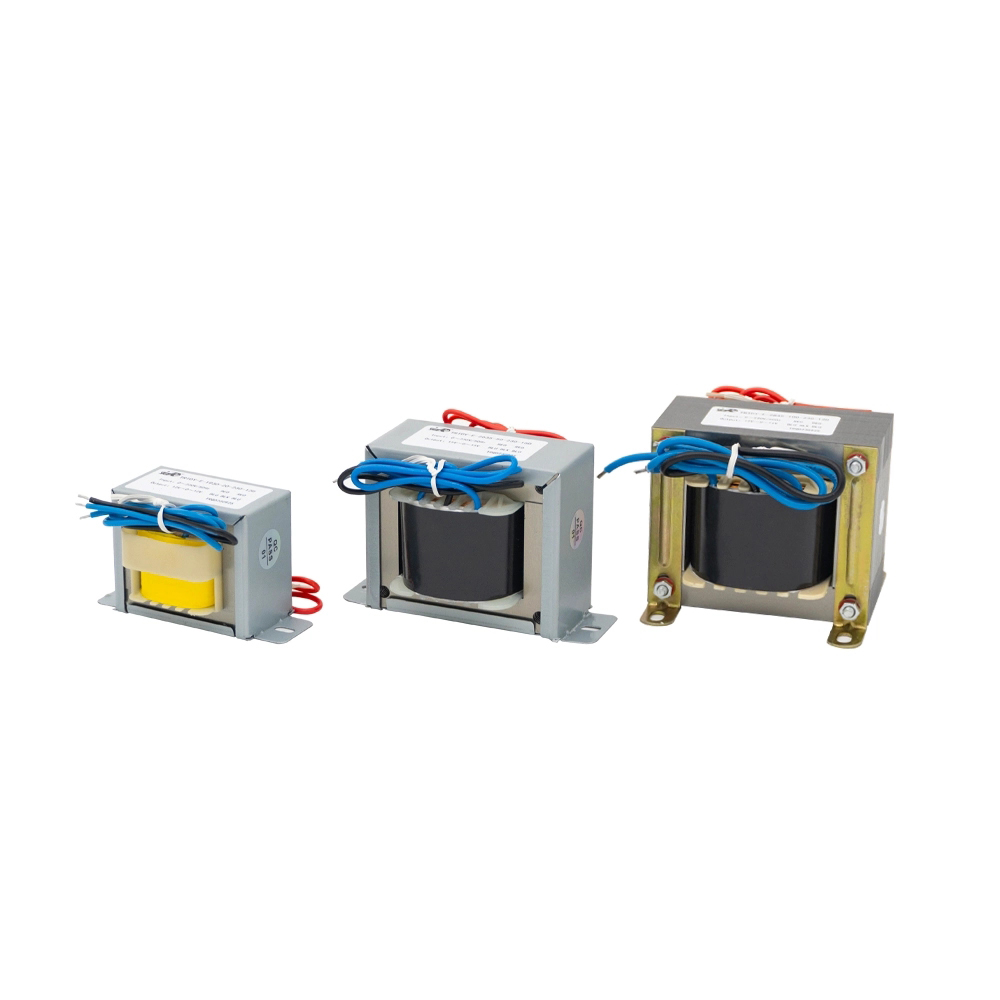

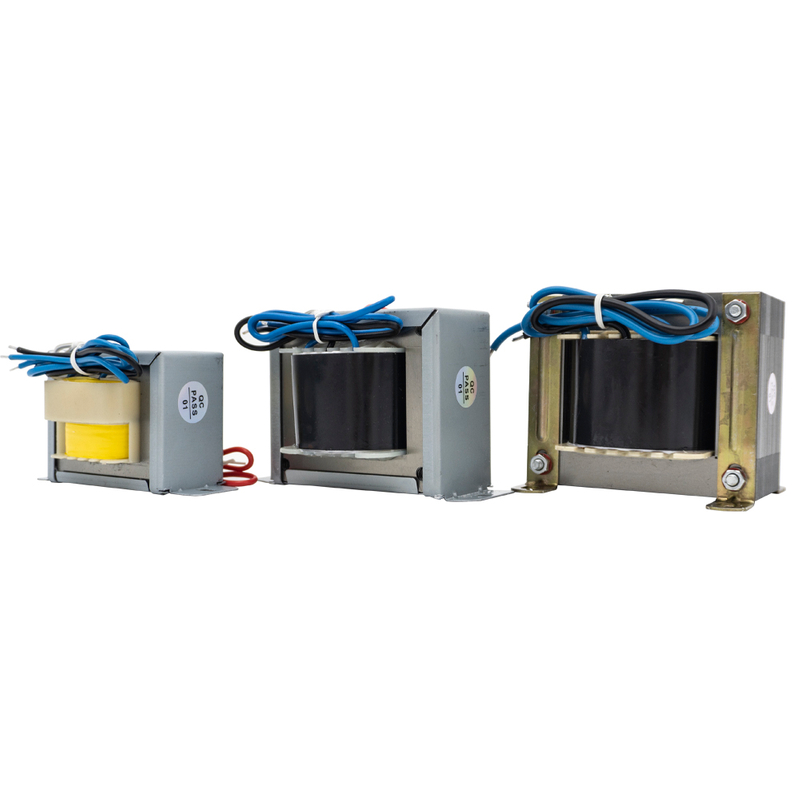

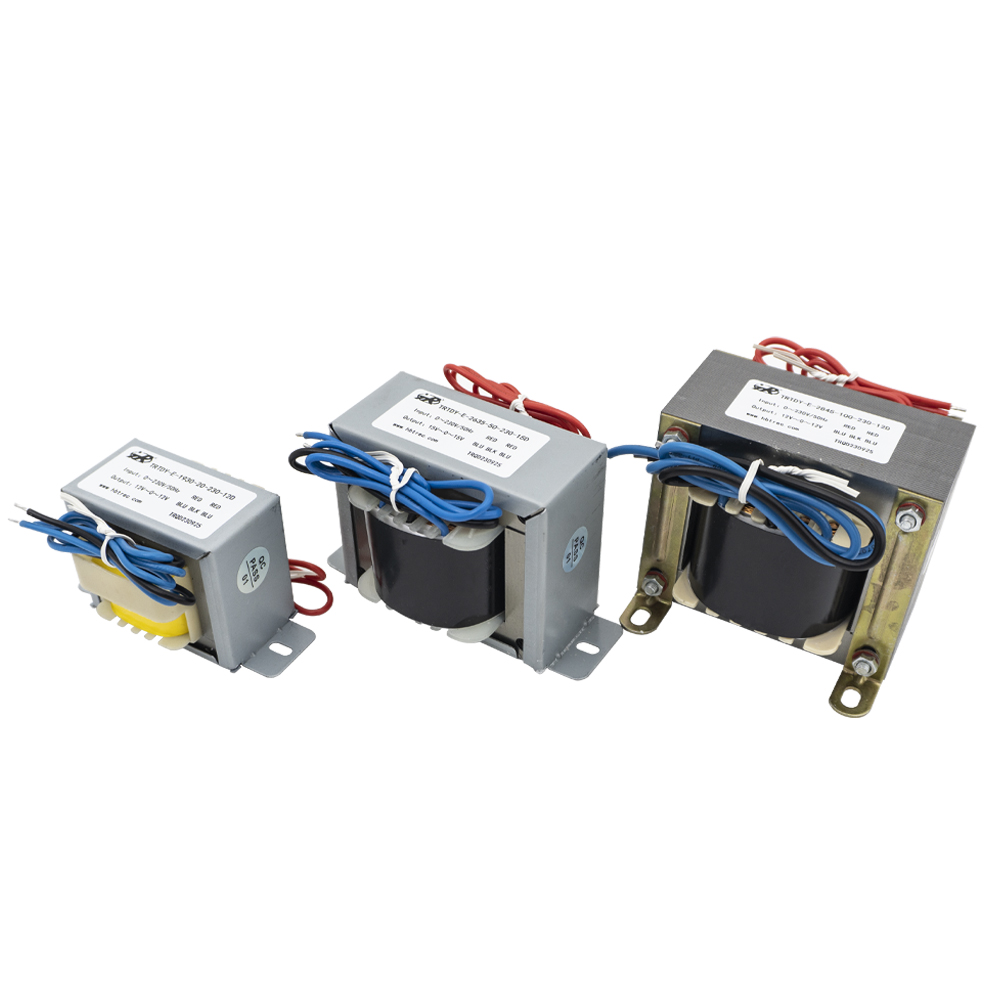

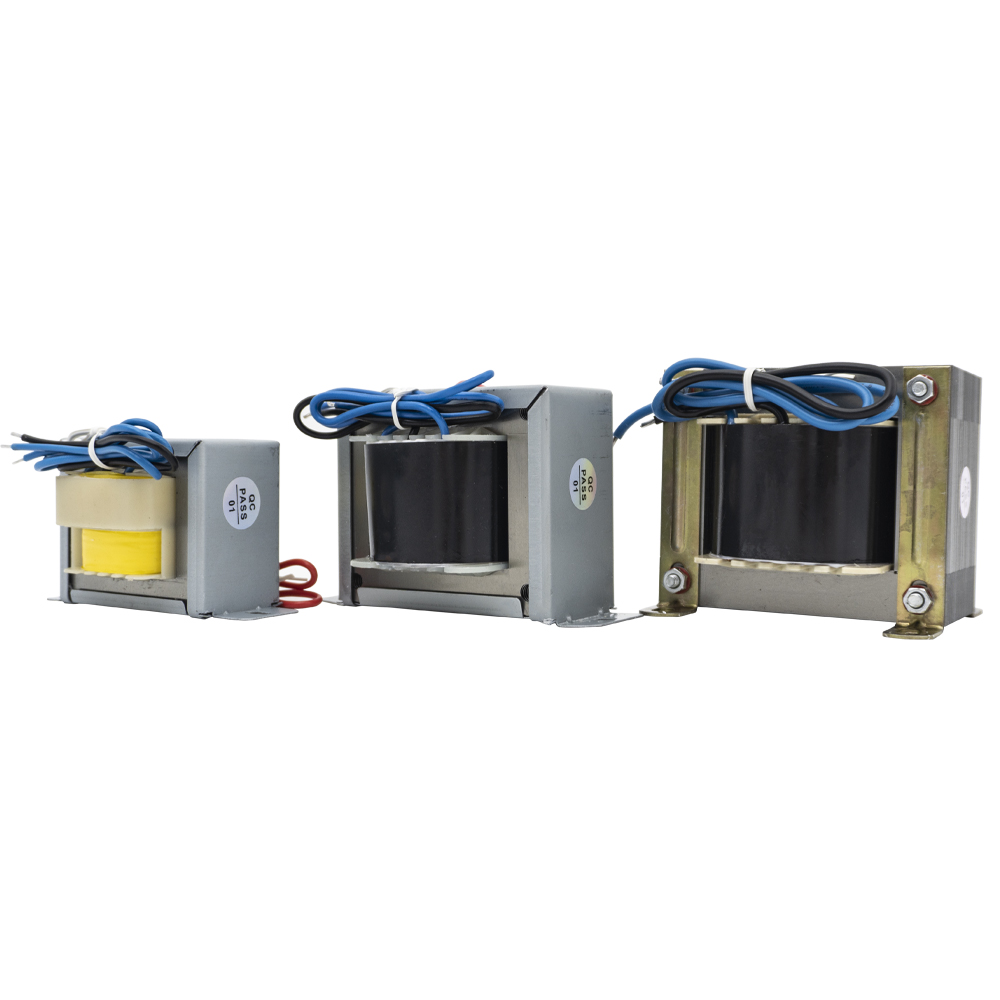

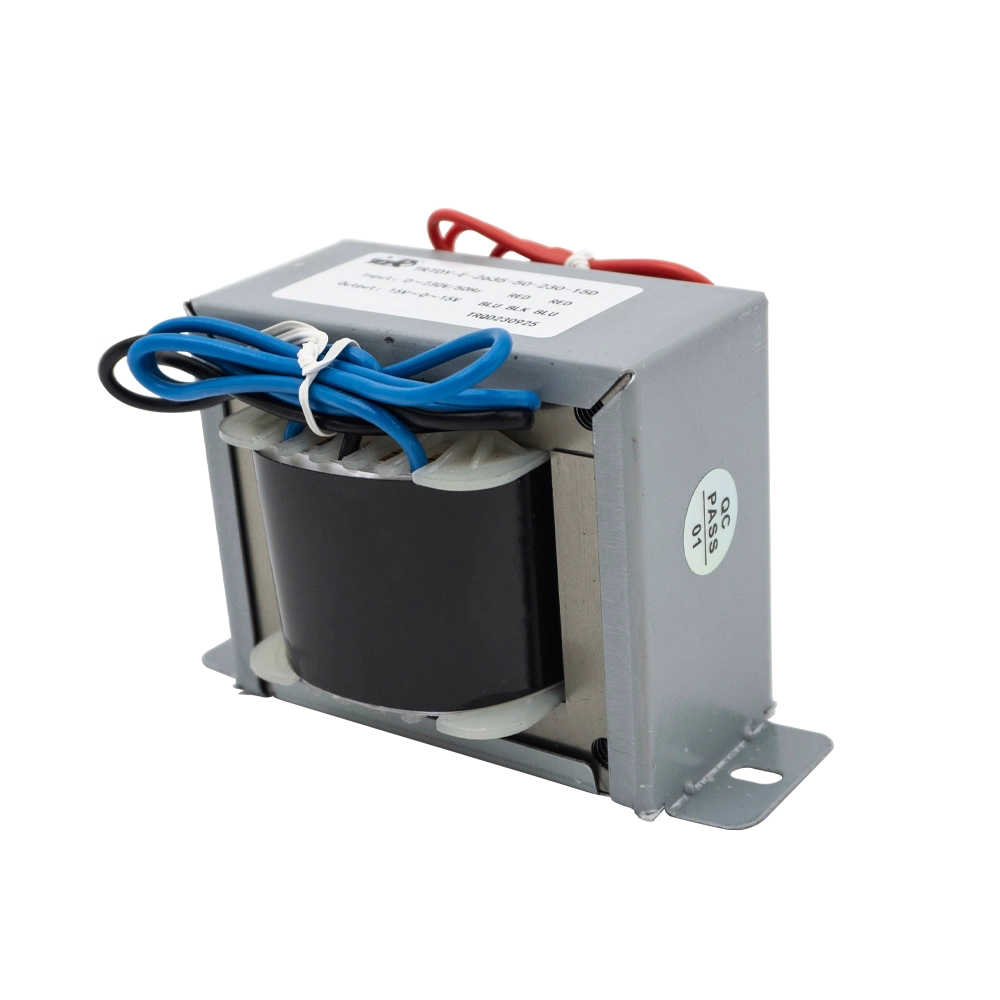

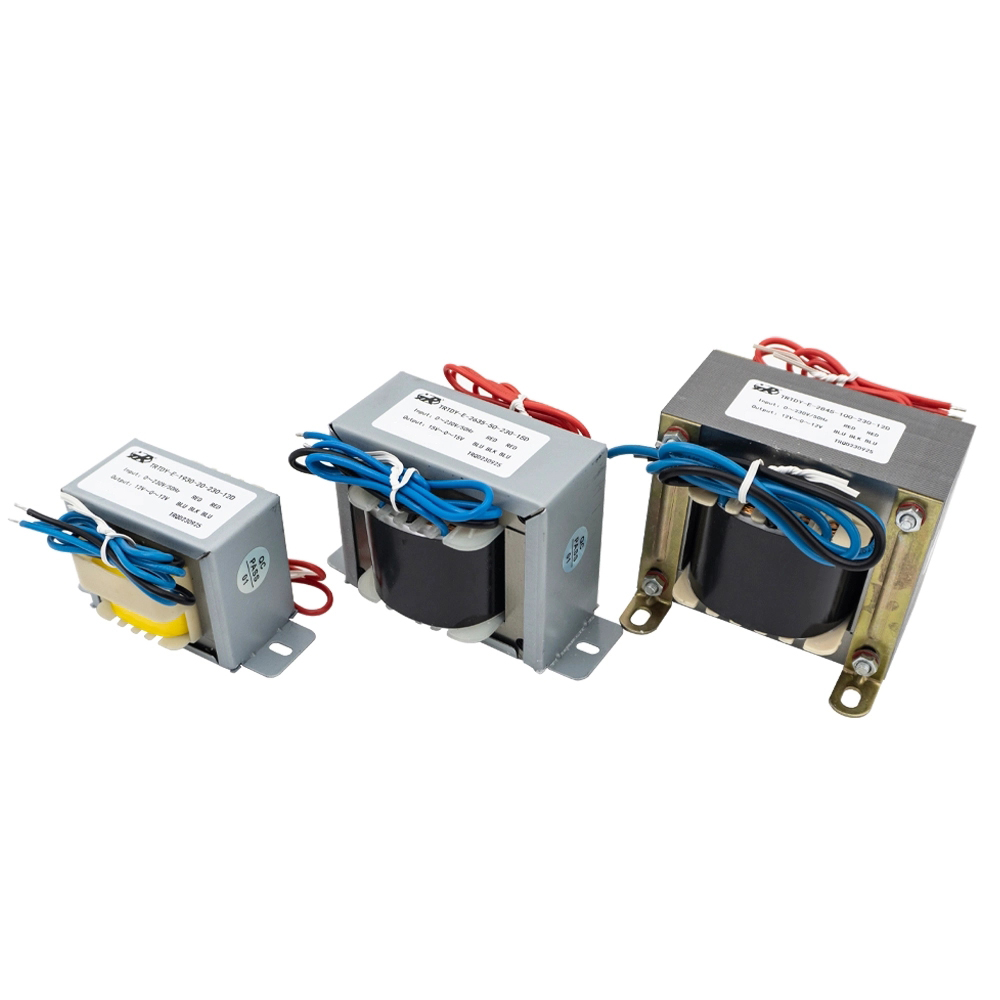

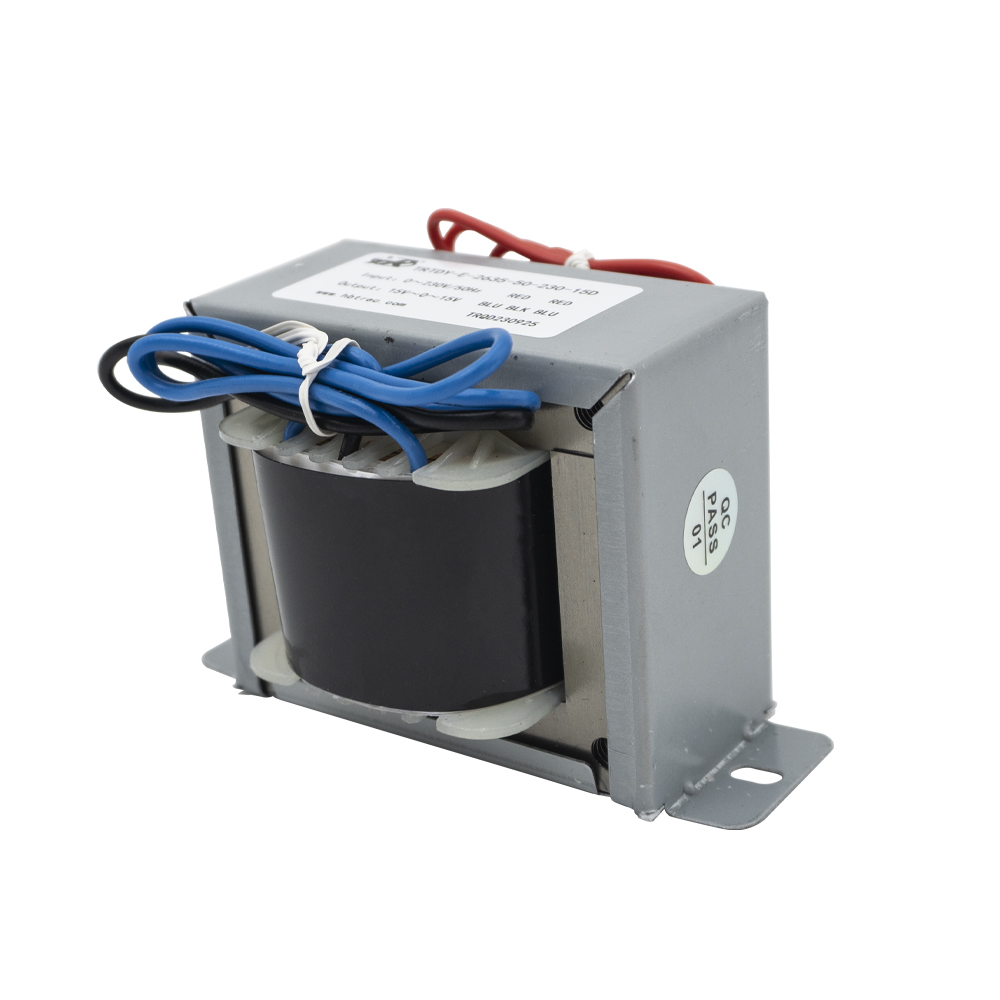

El transformador montado en clip de tipo EI es un tipo de transformador de frecuencia principal. Su núcleo está formado por las laminaciones de acero de silicio en forma de 'e ' y 'i ', aseguradas por una abrazadera de metal externa (abrazadera de caballos). Esta estructura proporciona una excelente resistencia mecánica, baja vibración y características de bajo ruido, junto con una disipación de calor eficiente y una supresión efectiva de la fuga del campo magnético. Se utiliza ampliamente en aplicaciones que exigen alta estabilidad y confiabilidad, como equipos de audio de alta calidad, instrumentos de precisión y sistemas de control industrial, para conversión de voltaje y aislamiento eléctrico.

Estado de Disponibilidad:



Preguntar

Modelo:
Trtdy-E
Marca del producto:
TR

Características del producto

* baja pérdida sin carga.

* salida de alta potencia.

* alta eficiencia.

* bajo aumento de temperatura.

Aplicación del producto

Ampliamente utilizado en aire acondicionado, acústica, microondas, horno, amplificador, intercambio SPC, fuente de alimentación UPS y medidor de fuente de alimentación, equipos de todo tipo de máquinas electrónicas, tratamientos médicos, industria química, correos y telecomunicaciones, hilado, ciencia popular.

Descargar hoja de tallas

Transformador montado en clip tipo EI.pdf

Especificaciones técnicas （mm）

Parámetros del producto

Tipo	Presupuesto	Fuerza (VIRGINIA)	A （Mm）	B （Mm）	C （Mm）	D （Mm）	E （Mm）	F （Mm）	Peso （Kg）
EI 35	10 × 15	1.5VA	37	35	32	43 ~ 47	57	4	0.12
EI 35	10 × 18	2VA	37	38	32	43 ~ 47	55	4	0.14
EI 35	10 × 20	2.5VA	37	39	33	43 ~ 47	55	4	0.16
EI 41	13 × 15	2.5VA	43	34	35	53 ~ 56	67	4	0.16
EI 41	13 × 17	3VA convencional	43	37	35	52 ~ 54	65	4	0.18
EI 41	13 × 20	5VA convencional	43	40	35	53 ~ 55	65	4	0.22
EI 41	13 × 20 vertical	5VA	35	40	44	44 ~ 48	55	4	0.22
EI 41	13 × 25	6VA	43	45	35	52 ~ 54	63	4	0.27
EI 48	16 × 20	8VA	50	41	43	60 ~ 64	73	4	0.32
EI 48	16 × 24	10VA convencional	50	46	43	60 ~ 64	76	4	0.38
EI 48	16x24 vertical	10 VA	43	45	51	52 ~ 56	67	4	0.38
EI 48	16x28	13VA	50	49	43	58 ~ 62	71	4	0.43
EI 48	16x28 vertical	13VA	43	49	51	52 ~ 56	65	4	0.43
EI 48	16x30	15VA	50	51	43	60 ~ 64	76	4	0.47
EI 48	16x30 vertical	15VA	43	51	51	54 ~ 58	68	4	0.47
EI 57	19x20	10 VA	60	45	50	68 ~ 72	83	4	0.44
EI 57	19x25	15VA convencional	60	50	50	69 ~ 73	84	4	0.55
EI 57	19x25 vertical	15VA	50	50	61	67 ~ 71	81	4	0.55
EI 57	19x30	Convencional 20VA	60	55	50	70 ~ 74	85	4	0.65
EI 57	19x30 vertical	20VA	50	54	61	66 ~ 70	81	4	0.65
EI 57	19x35	25VA	60	60	50	69 ~ 73	85	4	0.75
EI 66	22x28	25VA convencional	69	56	59	78 ~ 82	94	4	0.81
EI 66	22x28 vertical	25VA	59	56	70	69 ~ 73	83	4	0.81
EI 66	22x33	30VA convencional	69	63	59	80 ~ 84	95	4	0.93
EI 66	22x35	35VA	69	65	59	78 ~ 82	94	4	0.99
EI 66	22x38	40VA convencional	69	68	59	79 ~ 83	94	4	1.1
EI 66	22x38 vertical	40VA	59	68	70	67 ~ 71	83	4	1.1
EI 76	26x35	50VA convencional	78	63	68	90 ~ 94	104	4	1.3
EI 76	26x40	70VA	78	68	68	88 ~ 92 Tres hoyos	104	4	1.5
EI 76	26x45	80VA convencional	78	75	69	88 ~ 92 Tres hoyos	103	4	1.7
EI 86	28x40	80VA	88	78	77	Soporte 70x62	/	4	1.8
EI 86	28x45	100VA convencional	87	83	77	Soporte 70x67	/	4	2.0
EI 86	28x50	120VA	87	88	77	Soporte 70x72	/	4	2.2
EI 96	32x40	100 VA	97	82	88	Soporte 80x65	/	5	2.3
EI 96	32x45	130VA	97	87	88	Soporte 80x70	/	5	2.6
EI 96	32x50	150VA	97	92	88	Soporte 80x75	/	5	2.9
EI 96	32x55	200VA	97	97	88	Soporte 80x80	/	5	3.1
EI 96	32x60	250VA	97	102	88	Soporte 80x85	/	5	3.4
EI 96	32x65	300VA	97	107	88	Soporte 80x90	/	5	3.7

Esta serie de productos ofrece una variedad de especificaciones de parámetros adaptadas a los requisitos del cliente, para satisfacer las diferentes necesidades de aplicación e instalación.

Reglas de nombre del modelo de producto

Transformador montado en clip de tipo EI Transformador eléctrico Transformador eléctrico 1.5Va-300VA
