Características del producto
* Estructura de apertura y cierre del eje rotativo. Fácil de instalar y fácil de operar.
* El núcleo de hierro se puede dividir, la precisión es alta y el circuito magnético es pequeño.
* Para la medición actual, monitoreo y protección de líneas y equipos.
* Las ventanas internas son de grandes dimensiones y pueden pasar a través de abrazaderas, cables o barras colectoras.
Aplicación del producto
Los CT de núcleo dividido se utilizan ampliamente en aplicaciones como auditoría energética, monitoreo de carga, análisis de calidad de energía y automatización industrial. Se encuentran comúnmente en edificios comerciales, centros de datos, fábricas y sistemas de energía renovable, donde la medición de corriente no intrusiva es esencial.
Parámetros del producto
Parámetros | Símbolo | Indicador |
Corriente de entrada nominal | En | 100a ~ 2000a |
Corriente de salida nominal | Yo o | 1a, 5a |
Carga nominal | R l | 1VA ~ 20VA |
Clase de precisión | ρ | Clase 0,5, 1,0, 1,5 |
Corriente térmica de corta duración | － | 20 × en |
Frecuencia de potencia Tensión soportada | V D | 3000 V CA/1 min. |
Resistencia a aislamiento | － | ≥1000MΩ/500V CA |
Temperatura de funcionamiento | t un | -25 ℃ ~ +75 ℃ |
Humedad ambiental | － | ≤85% |
Frecuencia de operación | f | 50 ~ 60Hz |

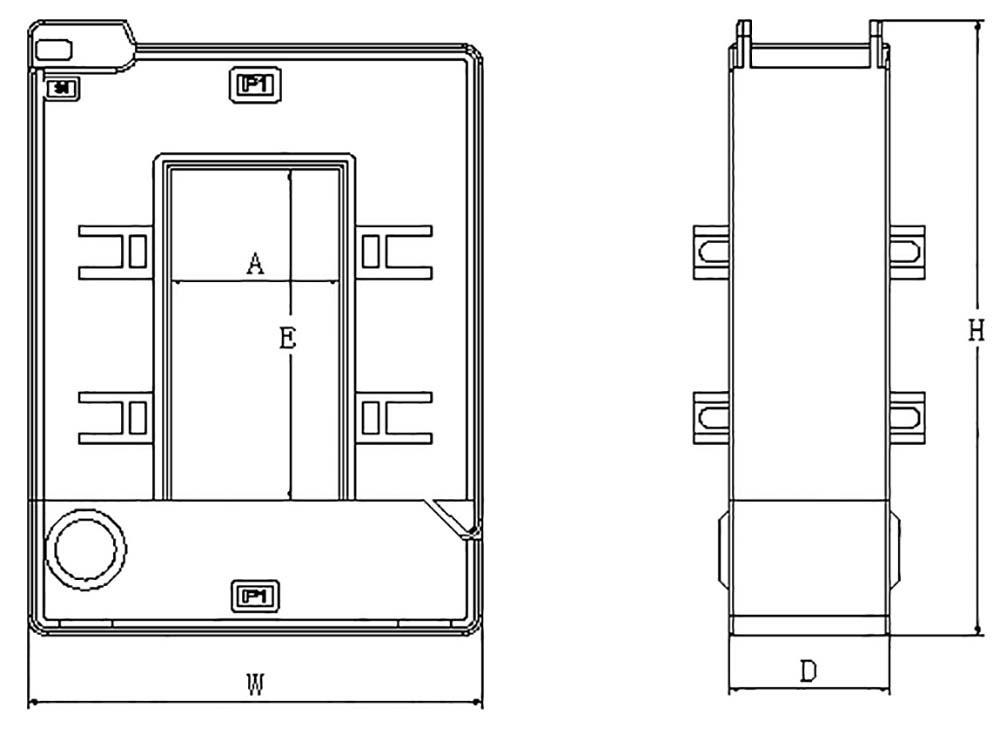

Valor y dimensión típicos
Tipo | Especificación | Carga nominal (VA) | Dimensiones (mm) | Tamaño de perforación (mm) | |||||
0.5 clase | 1.0 clase | 1.5 clase | W | H | D | A | E | ||
TRDP (iii) -30*20 | 100a/5a | - | - | 1.5 | 92 | 103 | 40 | 22 | 32 |
150a/5a | - | - | 2 | ||||||
200a/5a | - | 1.5 | 2.5 | ||||||
250a/5a | - | 1.5 | 3.75 | ||||||
300a/5a | 1.5 | 3.75 | 5 | ||||||
400a/5a | 2.5 | 3.75 | 5 | ||||||
TRDP (iii) -60*40 | 200a/5a | - | 1.5 | 2.5 | 115 | 134 | 36 | 42 | 62 |
300a/5a | 1.5 | 2.5 | 3.75 | ||||||
400a/5a | 1.5 | 2.5 | 3.75 | ||||||
500a/5a | 2.5 | 5 | 7.5 | ||||||
600a/5a | 2.5 | 5 | 7.5 | ||||||
750a/5a | 2.5 | 5 | 7.5 | ||||||
800a/5a | 2.5 | 5 | 10 | ||||||
1000A/5A | 5 | 7.5 | 10 | ||||||
TRDP (iii) -80*40 | 250a/5a | - | 1.5 | 3.75 | 113 | 153 | 40 | 42 | 82 |
300a/5a | - | 2.5 | 5 | ||||||
400a/5a | 1.5 | 2.5 | 5 | ||||||
500a/5a | 2.5 | 5 | 7.5 | ||||||
600a/5a | 2.5 | 5 | 7.5 | ||||||
750a/5a | 2.5 | 5 | 7.5 | ||||||
800a/5a | 2.5 | 5 | 10 | ||||||
1000A/5A | 5 | 7.5 | 15 | ||||||
Tipo | Especificación | Carga nominal (VA) | Dimensiones (mm) | Tamaño de perforación (mm) | |||||
0.5 clase | 1.0 clase | 1.5 clase | W | H | D | A | E | ||
TRDP (iii) -100*40 | 500a/5a | 2.5 | 5 | 7.5 | 133 | 177 | 40 | 42 | 102 |
600a/5a | 2.5 | 5 | 7.5 | ||||||
750a/5a | 2.5 | 5 | 7.5 | ||||||
800a/5a | 2.5 | 7.5 | 10 | ||||||
1000A/5A | 5 | 7.5 | 10 | ||||||
1200A/5A | 5 | 7.5 | 10 | ||||||
1250a/5a | 7.5 | 10 | 20 | ||||||
1500A/5A | 7.5 | 10 | 20 | ||||||
TRDP (III) -120*80 | 500a/5a | 2.5 | 3.75 | 5 | 152 | 197 | 40 | 82 | 122 |
600a/5a | 2.5 | 3.75 | 5 | ||||||
750a/5a | 2.5 | 5 | 7.5 | ||||||
800a/5a | 5 | 5 | 7.5 | ||||||
1000A/5A | 5 | 7.5 | 10 | ||||||
1200A/5A | 7.5 | 10 | 15 | ||||||
1250a/5a | 10 | 15 | 20 | ||||||
1500A/5A | 10 | 15 | 20 | ||||||
2000a/5a | 10 | 15 | 20 | ||||||
Precretos de instalación
* Antes de instalar el transformador de corriente abierto, se debe conectar al medidor eléctrico (u otro dispositivo de medición) dos veces para garantizar que el transformador secundario no esté abierto.
* Coloque todos los transformadores de corriente abiertos conectados con cables secundarios en el sitio y espere la instalación.
* Si la barra colectora principal en el sitio es un cable, se puede realizar la instalación; Si la barra colectora primaria es una barra de cobre, la operación en vivo requiere un nivel relativamente alto de competencia por parte del operador y requiere buenas medidas de protección de aislamiento.
* Al instalar el transformador, los objetos extraños, como las impurezas y el polvo, no deben caer en la superficie cortada del núcleo de hierro, para no afectar el rendimiento del transformador.
