Serie TRSK/FK-C
TR
Descripción general del producto

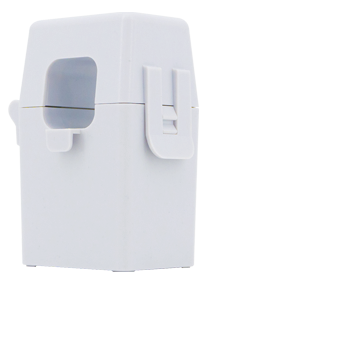

Un transformador de corriente de núcleo dividido (CT) es un tipo de transformador de corriente específicamente diseñado para una instalación y modernización convenientes en los sistemas eléctricos existentes. A diferencia de los CT de núcleo sólido, que requieren la desconexión del conductor primario para la instalación, se puede abrir una TC de núcleo dividido, sujetar alrededor del conductor y cerrarse sin interrumpir el servicio. Esta característica única ha hecho que los CT de núcleo dividido sean muy populares en el monitoreo de energía, el análisis de calidad de potencia y las aplicaciones de gestión de carga.
Características del producto
El diseño de núcleo dividido permite una instalación sin herramientas sin desconectar los conductores primarios.
La alta precisión de la medición garantiza datos confiables para aplicaciones de monitoreo y protección.
La estructura compacta permite un montaje flexible en espacios limitados de paneles de distribución y aparamenta.
Los transformadores de corriente de núcleo dividido se aplican ampliamente en sistemas de distribución de bajo voltaje para monitoreo de corriente en tiempo real y protección contra sobrecorriente con una fácil instalación que evita la desconexión de los conductores primarios.
Sirven para escenarios de control de motores y automatización industrial al monitorear la corriente de carga del motor y detectar fallas para respaldar el ajuste y la protección basados en PLC y VFD de la maquinaria de la línea de producción.
Estos transformadores actúan como componentes integrales en sistemas de energía renovable para monitorear la corriente de salida del inversor, garantizando el cumplimiento de la conexión a la red y permitiendo la medición de energía y la sincronización de la red.
Se implementan en sistemas de gestión de energía de edificios para realizar monitoreo del consumo de energía y submedición de cargas eléctricas como iluminación y aire acondicionado, lo que facilita la optimización de la energía y la reducción de costos.
Parámetros del producto

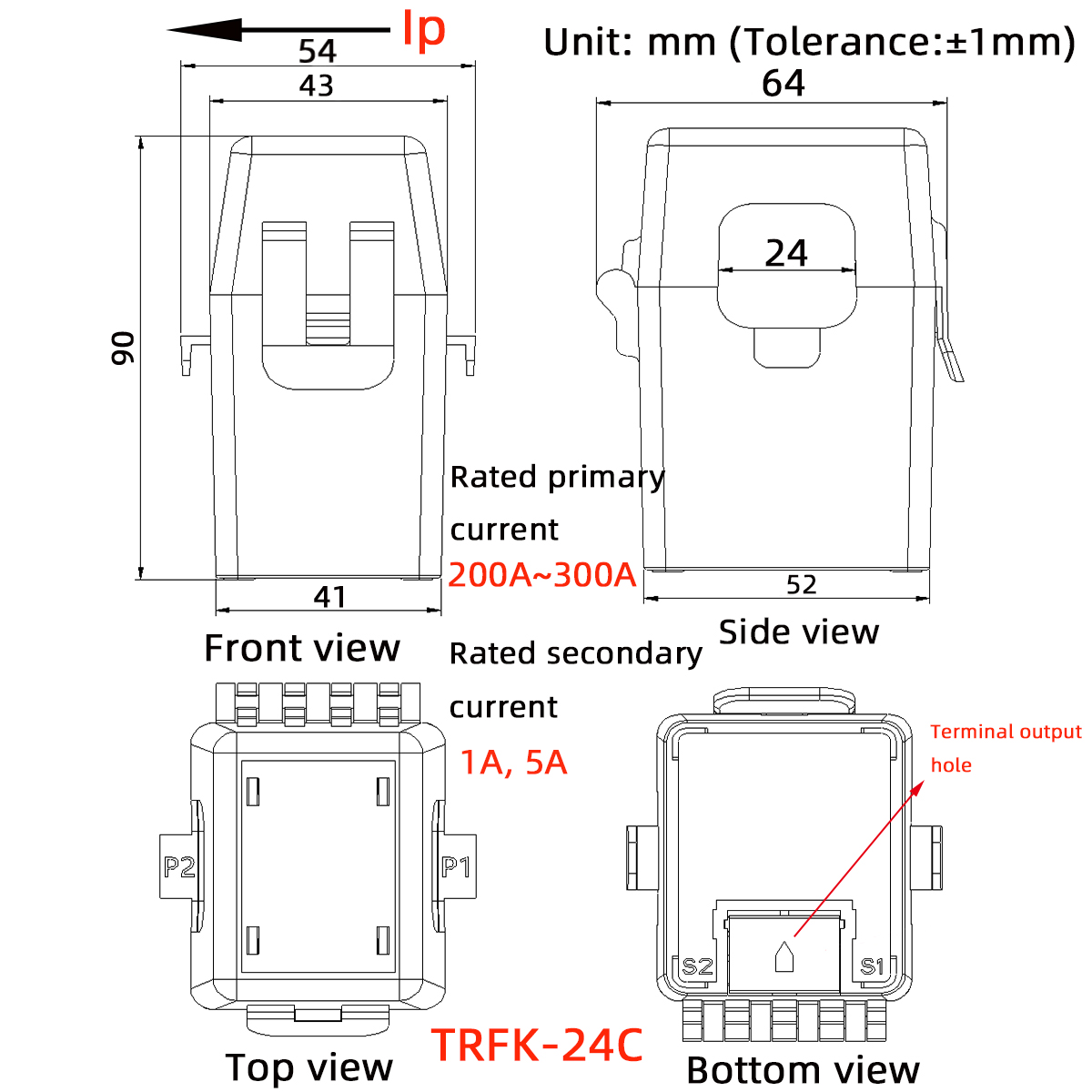

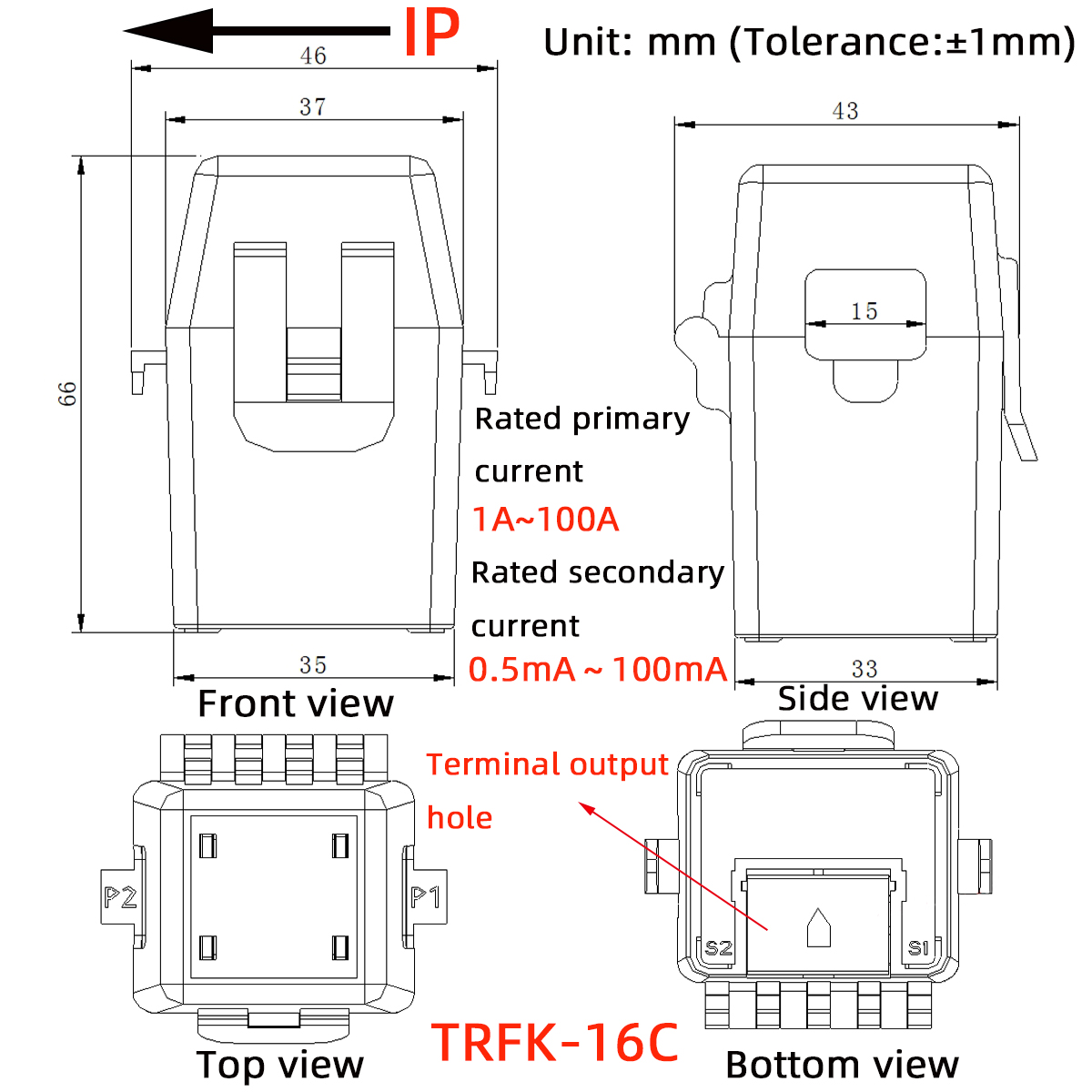

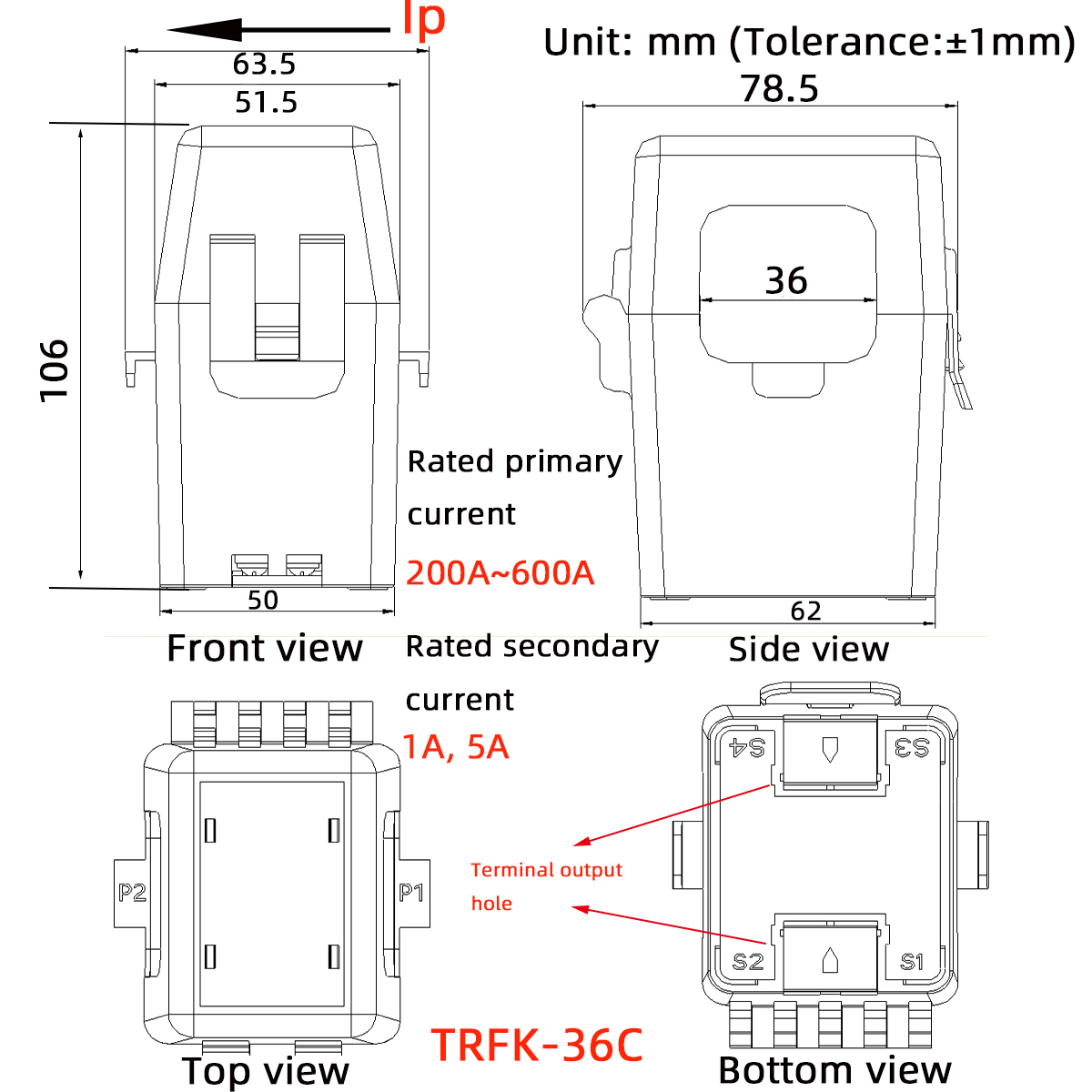

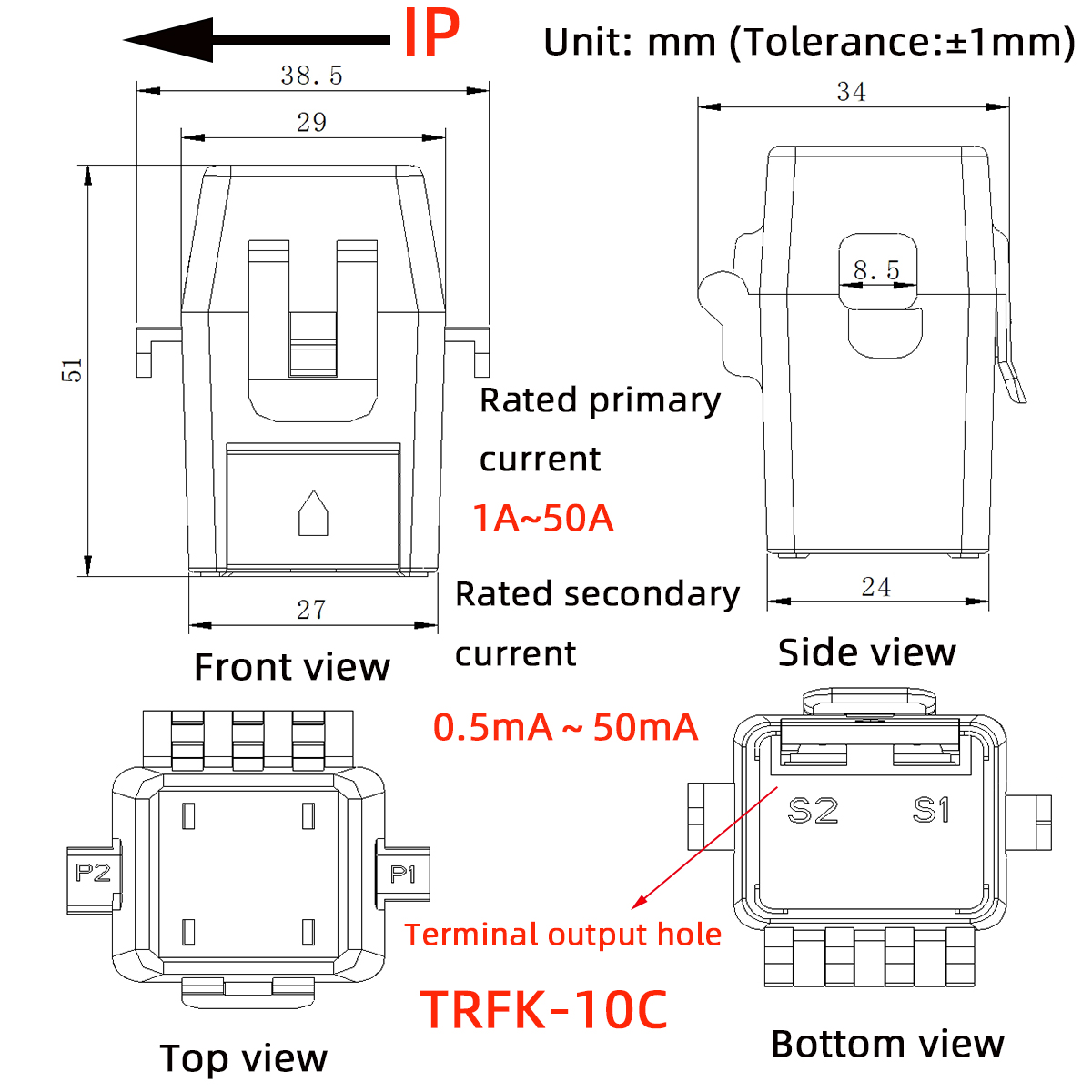

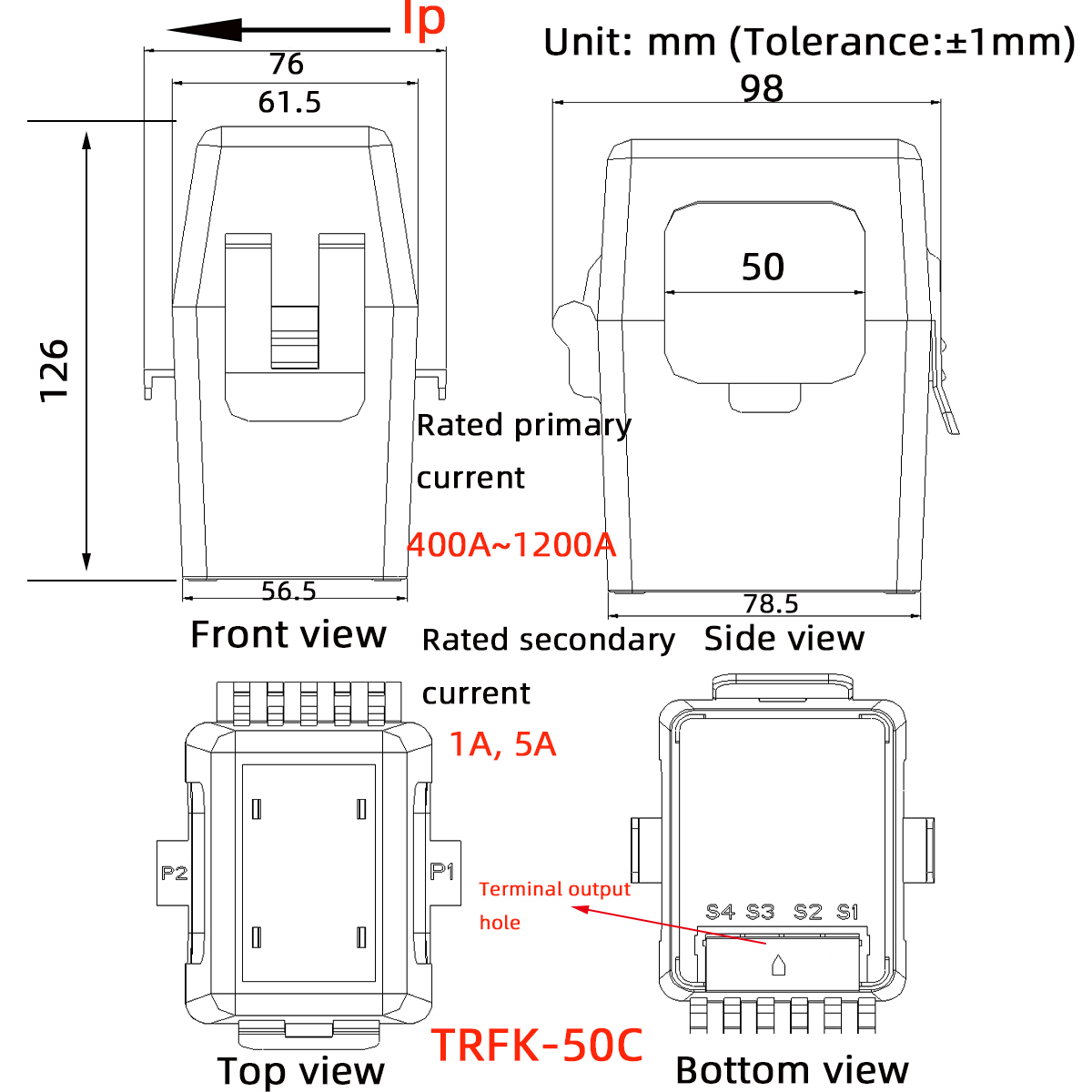

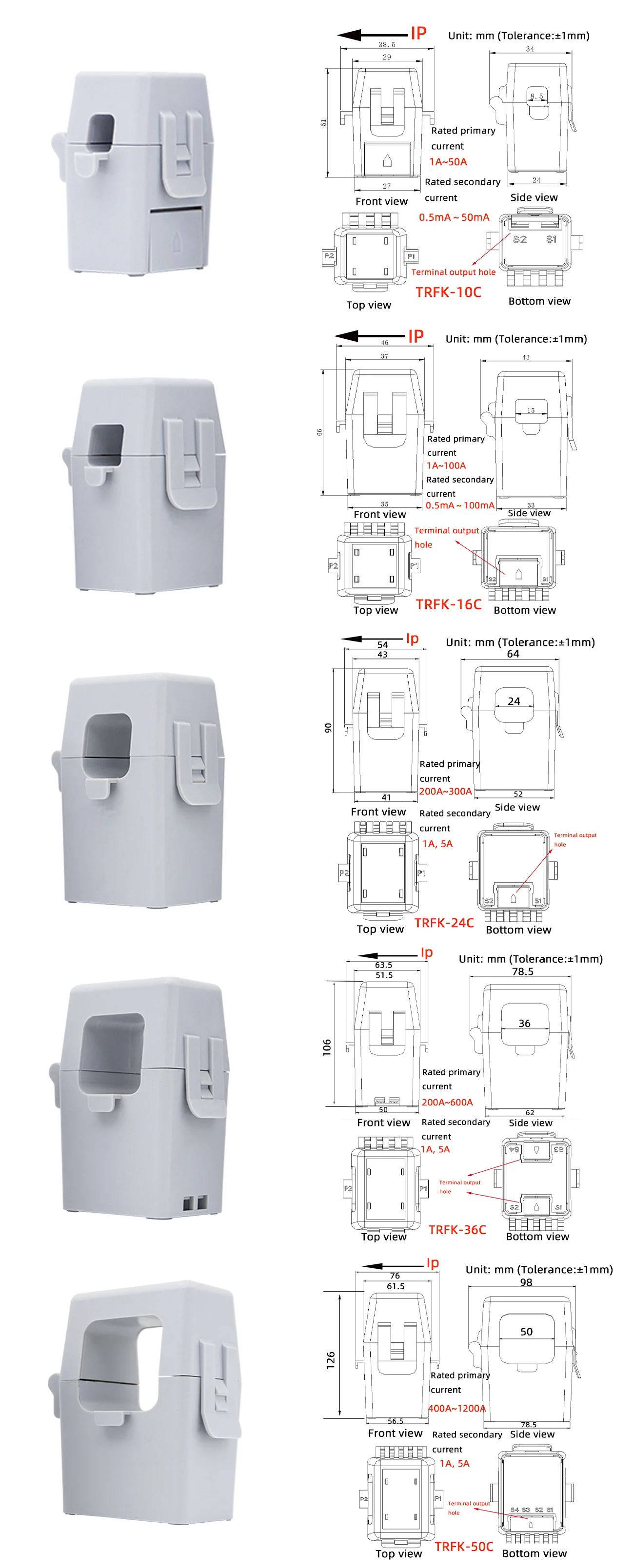

| Tipo | TRFK-10C | TRFK-16C | TRSK-24C | TRSK-36C | TRSK-50C |
| Entrada nominal | 1-50A | 1-100A | 200-300A | 200-600A | 400-1200A |
| Salida nominal | 0,5-50 mA | 0,5-100 mA | 1a, 5a | 1a, 5a | 1a, 5a |
| Error de relación @clasificado primario | ±0,5%, ±1,0% | ± 0.5% | |||
| Error de fase @primaria nominal | ≤150′ | ≤90′ | ≤180′ | ≤60′ | ≤60′ |
| Carga secundaria | ≤20Ω | ≤50Ω | / | / | / |
| Capacidad nominal | / | / | 1VA, 2,5VA | 1VA, 2.5VA, 3.75VA | 1VA, 2.5VA, 3.75VA, 5VA, 10 VA |
| Abertura | Φ8.5mm | Φ15mm | Φ24mm | Φ36mm | Φ50 mm |
| Tolerancia | ±1,0 mm | ±1,5 mm | |||
| Peso | Alrededor de 130 g | Alrededor de 180 g | Alrededor de 300 g | Alrededor de 580 g | Alrededor de 880 g |
| Sobrecarga | 1,2 veces | ||||
| Frecuencia de trabajo | 50/60Hz | ||||
| Voltaje de soporte de frecuencia de potencia | 3kV CA/10s | ||||
| terminal de punto | P1 y S1 | ||||
| Tipo de entrada principal | Núcleo pasante de barra colectora | ||||
| Tipo de entrada secundaria | Salida terminal | ||||
| Caparazón | Plástico PC ignífugo | ||||
| Lugar de aplicación | Uso en interiores | ||||
| Temperatura ambiente de funcionamiento | -25℃-+75℃ | ||||
| Temperatura de almacenamiento | -40℃-+85℃ | ||||
| Humedad relativa | ≤90% | ||||
| condición barométrica | 70kPa-106kPa | ||||
