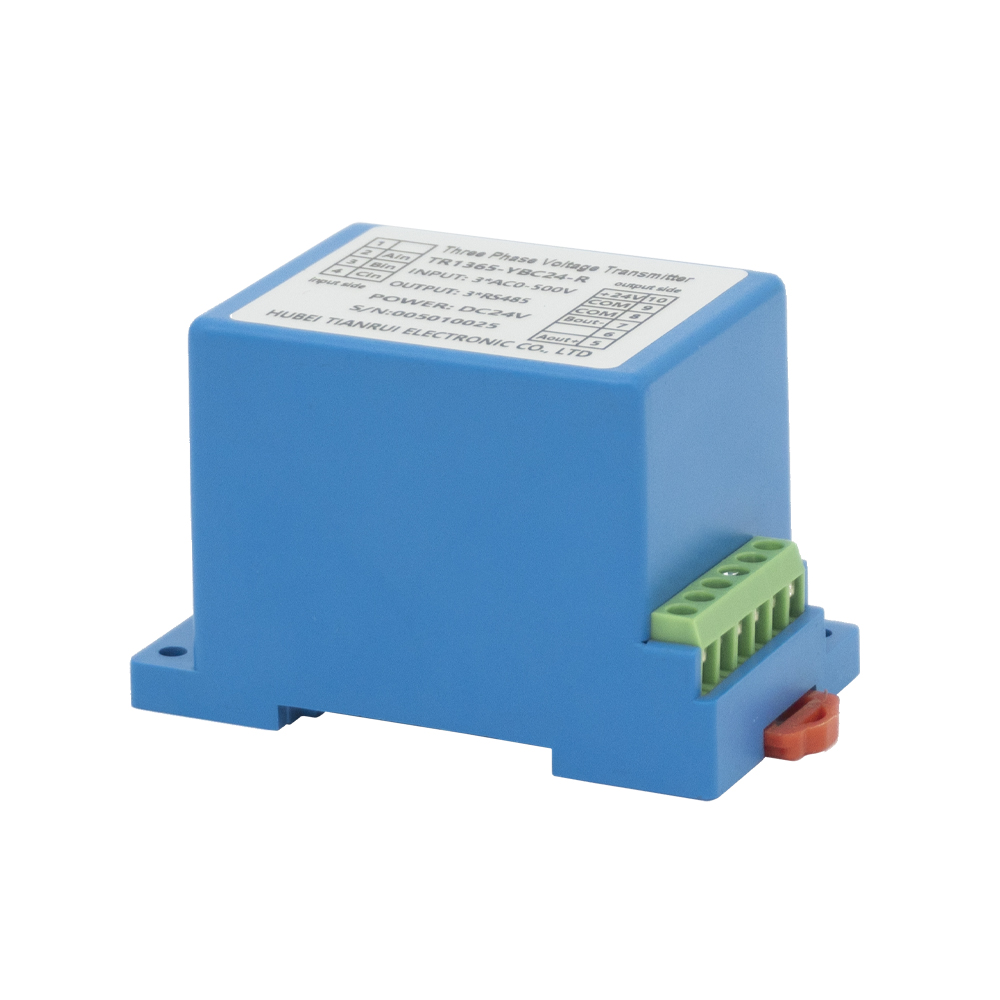

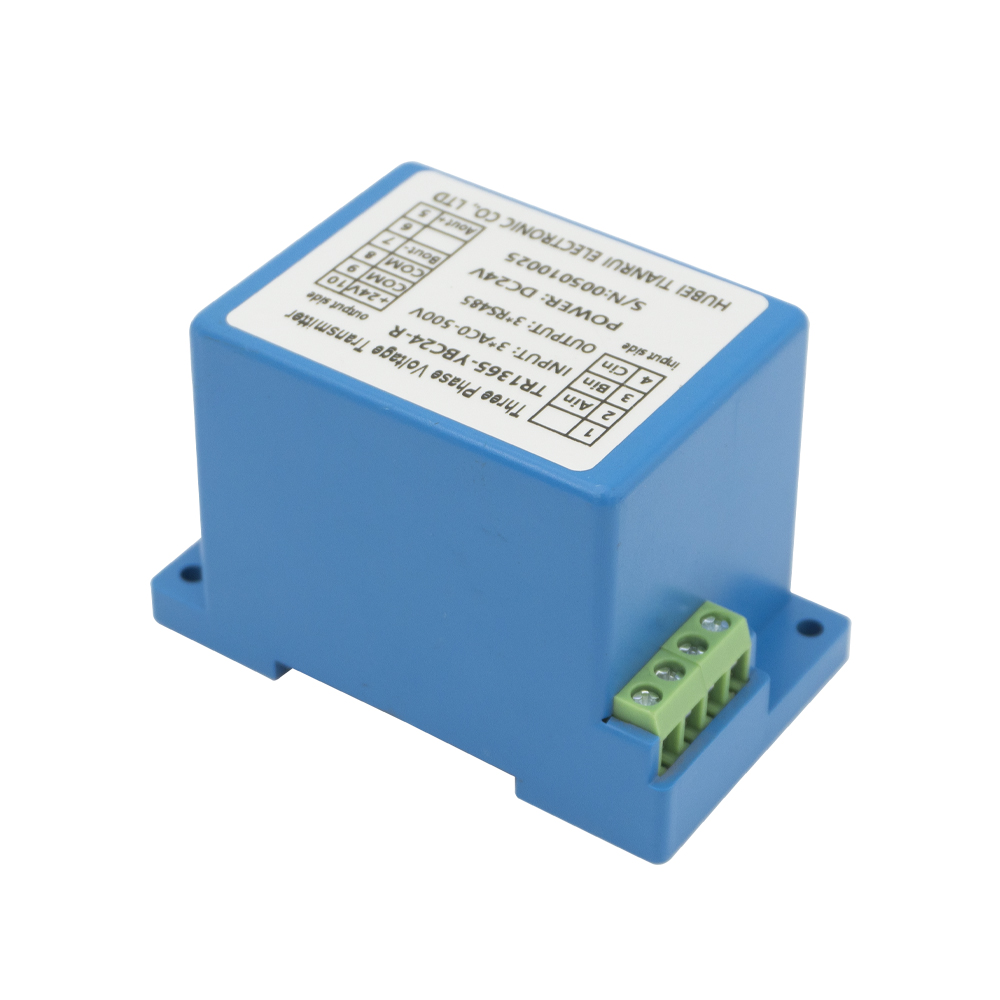

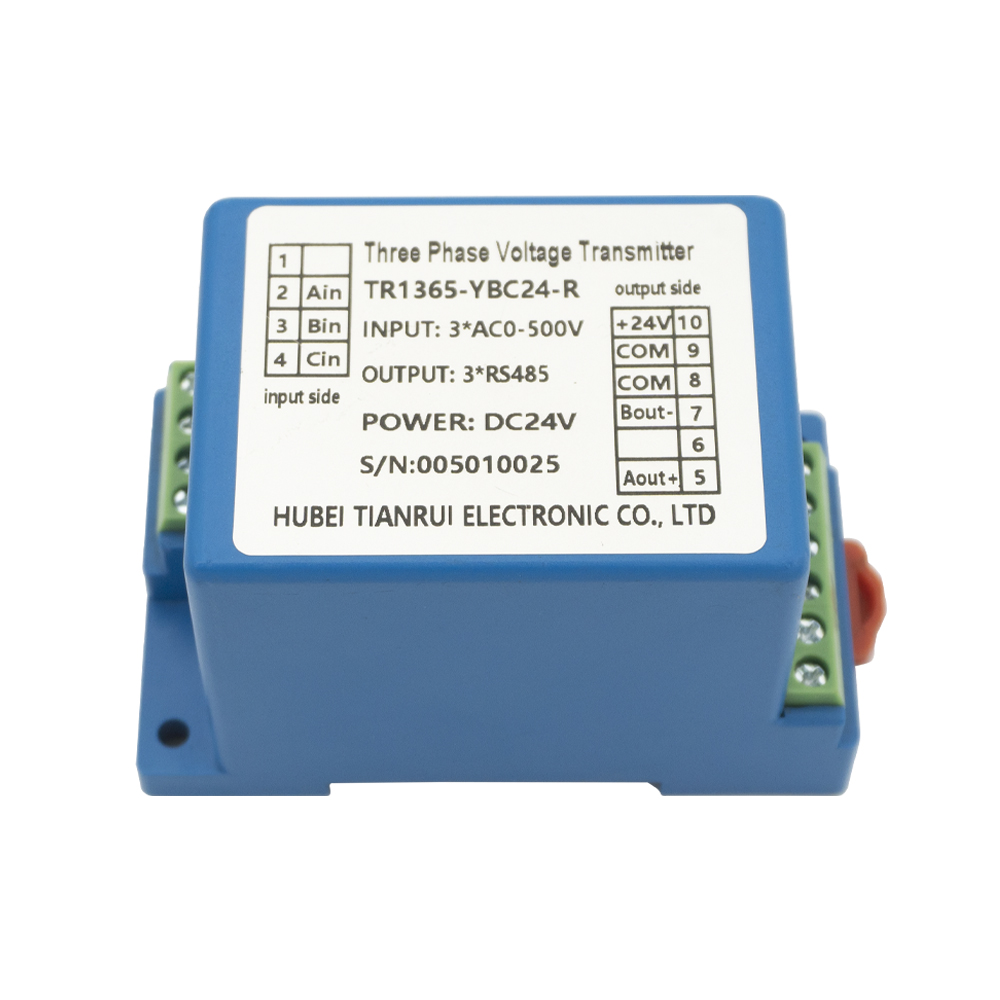

TR1365-YBC24-R
TR
Características del producto
Un transductor de voltaje trifásico es un dispositivo de medición diseñado para monitorear el voltaje de CA trifásico y convertirlo en una señal de salida proporcional y estandarizada, como 0–10 V o 4–20 mA. Permite una medición precisa de voltajes fase a fase o fase a neutro al mismo tiempo que proporciona aislamiento eléctrico entre entradas de alto voltaje y circuitos de control de bajo nivel. Con alta precisión, fuerte capacidad antiinterferencias y rendimiento estable, los transductores de voltaje trifásicos son ideales para el monitoreo continuo en sistemas de energía complejos. Se aplican ampliamente en paneles de distribución de energía, automatización industrial, control de motores, sistemas de gestión de energía e instalaciones de energía renovable, lo que ayuda a mejorar la seguridad operativa, la eficiencia y la confiabilidad del sistema.
Aplicaciones de productos
Paneles de Distribución de Energía: Monitoreo de barras y voltajes de entrada/salida en aparamenta y subestaciones.
Automatización industrial: suministro de retroalimentación de voltaje para variadores de motor, PLC y sistemas de control de procesos.
Sistemas de Energías Renovables: Seguimiento de tensiones de red y generadores en instalaciones solares/eólicas.
Gestión de edificios e instalaciones: seguimiento de la calidad del suministro trifásico para HVAC, ascensores y centros de datos.

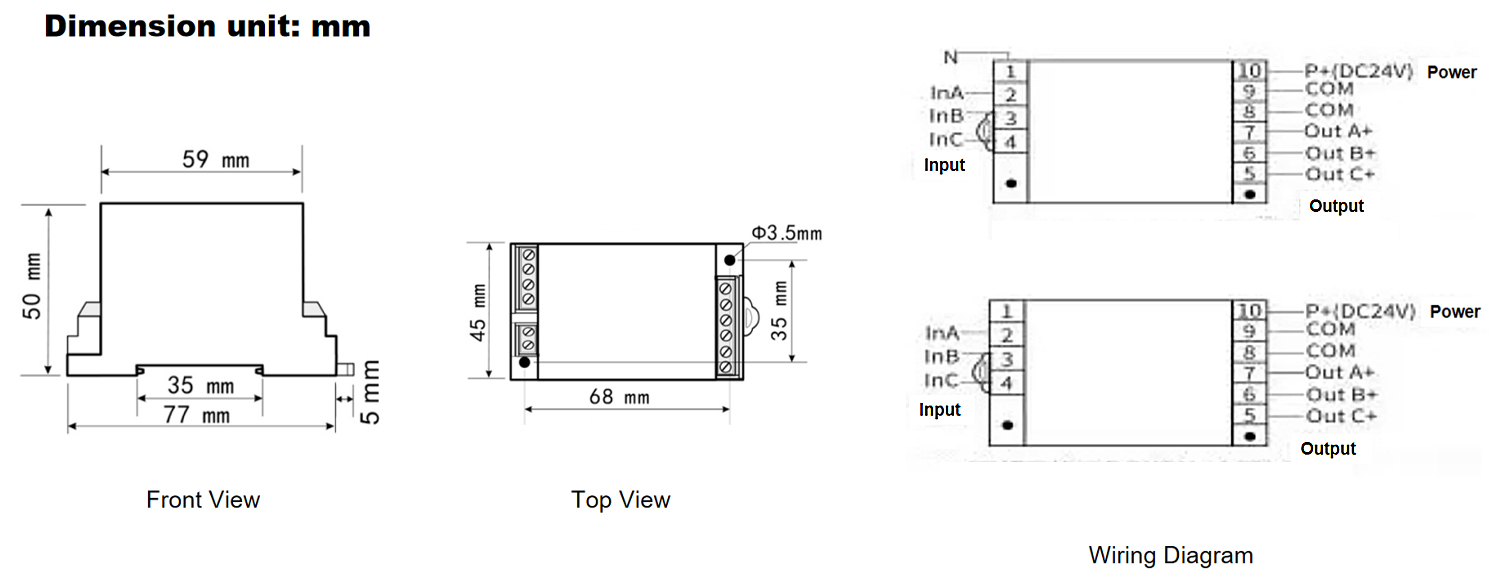

Dimensión mecánica (mm)
| Parámetros eléctricos | Rango de medición primario | 0-600 VCA | Salida nominal secundaria | 0-10 V, 4-20 mA, 0-20 mA |
| Exactitud | 0,50% | Linealidad | 0,10% | |
| Capacidad de carga | Salida de voltaje: 5mA Salida de corriente: 6V | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min | |
| Capacidad de sobrecarga | 2× Entrada nominal | Frecuencia de banda | 20-5kHz | |
| Deriva de temperatura | ≤100 ppm/℃ | Consumo actual | < 15mA+ISALIDA | |
| Tiempo de respuesta | < 250 ms | Voltaje de la fuente de alimentación | 12 V, 24 V CC; 220 VCA | |
| Voltaje de compensación | ≤ 10mV | / | / | |
| Entorno operativo | Temperatura de funcionamiento ambiental | -10℃-+70℃ | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
