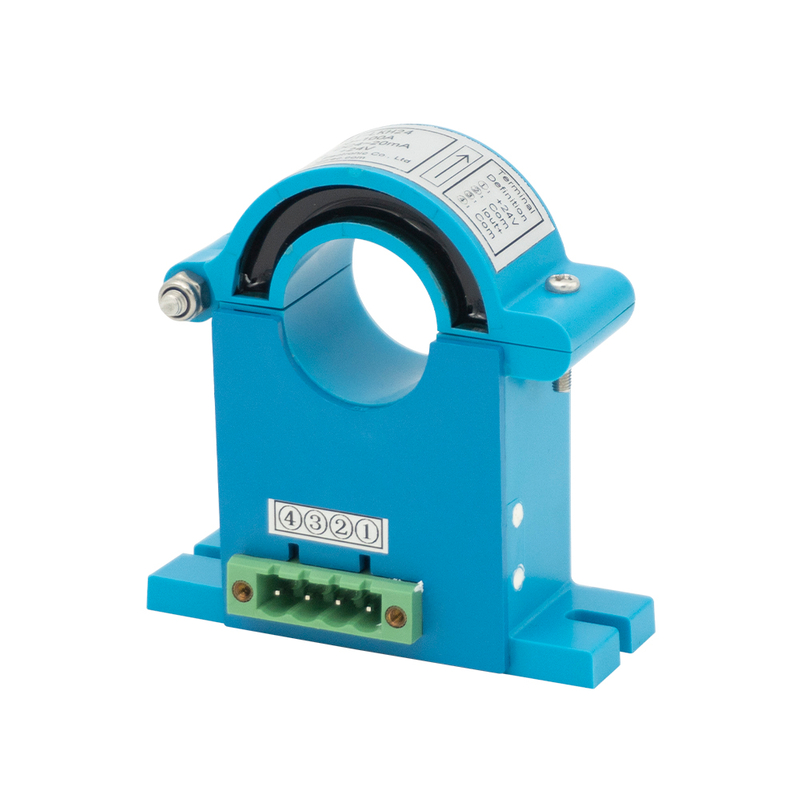

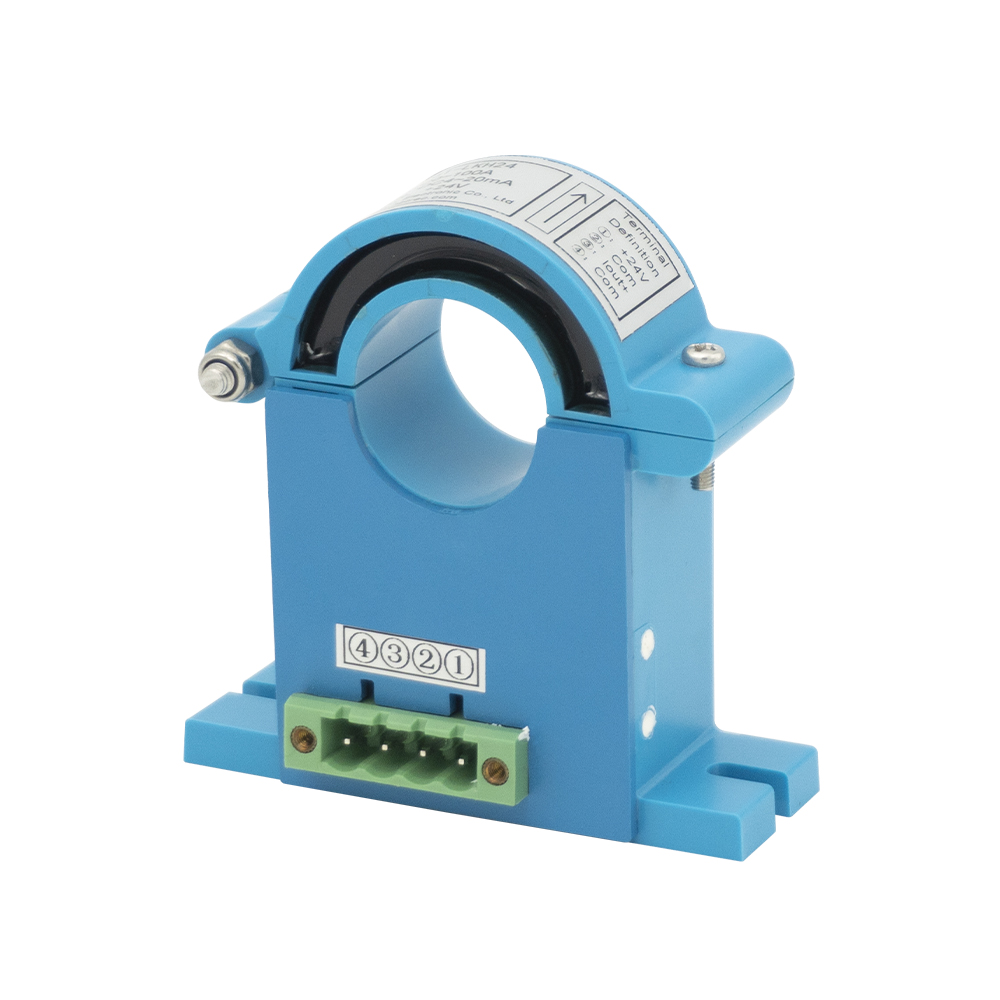

Transductor de corriente TR2261-LKH24 Transductor de potencia de bucle abierto CA 0~100A/CC 4~20mA

Compartir con:

Transductor de corriente TR2261-LKH24 Transductor de potencia de bucle abierto CA 0~100A/CC 4~20mA

El sensor de corriente de efecto de salón de bucle abierto opera en el principio de detección de efectos de la sala de medición directa. El flujo magnético generado por la corriente primaria se concentra a través del circuito magnético y se convierte en una señal de voltaje del salón por el dispositivo Hall. Después de la amplificación por un amplificador, esta señal de voltaje refleja la magnitud de la corriente primaria‌.

Estado de Disponibilidad:



Preguntar

Modelo:
TR2261-LKH24
Marca del producto:
TR

Descripción general del producto

Un transductor de corriente es un dispositivo electrónico que se utiliza para convertir una corriente eléctrica, ya sea corriente alterna (CA) o corriente continua (CC), en una señal de salida proporcional, generalmente una señal analógica estándar como 0–5 V , , 0–10 V o 4–20 mA . Esta salida puede luego medirse, transmitirse o procesarse fácilmente mediante sistemas de control, medidores o dispositivos de adquisición de datos.

Características de los productos

* Medición de corriente de amplio rango.

* Salida aislada de tensión/corriente.

* Resistencia a la temperatura industrial.

* Diseño compacto de montaje con tornillos.

Aplicación del producto

* Sistemas de monitoreo de generadores y motores.

* Armarios de distribución inteligentes de baja tensión.

* Gestión de cargas de climatización e iluminación.

* Soluciones de monitoreo de energía industrial.

Descargar hoja de tallas

TR2261-LKH24.pdf

Dimensión mecánica (mm)

Diagrama de conexión del circuito

Parámetros del producto

@Ta = 25 ℃, a menos que se indique lo contrario

Tipo		TR2261-LKH24
I _PN	Corriente de entrada clasificada primaria	AC 100A
I _P	Rango de medida de corriente primaria	AC 0 ~ 200a
Yo _sn	Corriente de salida calificación secundaria	DC 4 ~ 20MA
U _c	El voltaje de la fuente de alimentación	DC +24V
R _l	Capacidad de carga	RL ≤ 300Ω
X	Exactitud	± 1%
	Precisión de salida cero	± 0.5%
	Capacidad de sobrecarga	2 veces
U _d	Voltaje de soporte de frecuencia de potencia	3kV AC/1min
T _R	Tiempo de respuesta	<250 ms
I₀	Corriente de compensación	≤0.5%es
	Deriva de temperatura	≤200ppm/℃
T _a	Temperatura de funcionamiento ambiental	-20 ℃ ~+80 ℃
T _S	Temperatura de almacenamiento ambiental	-25 ℃ ~+85 ℃

I _S: corriente de salida
