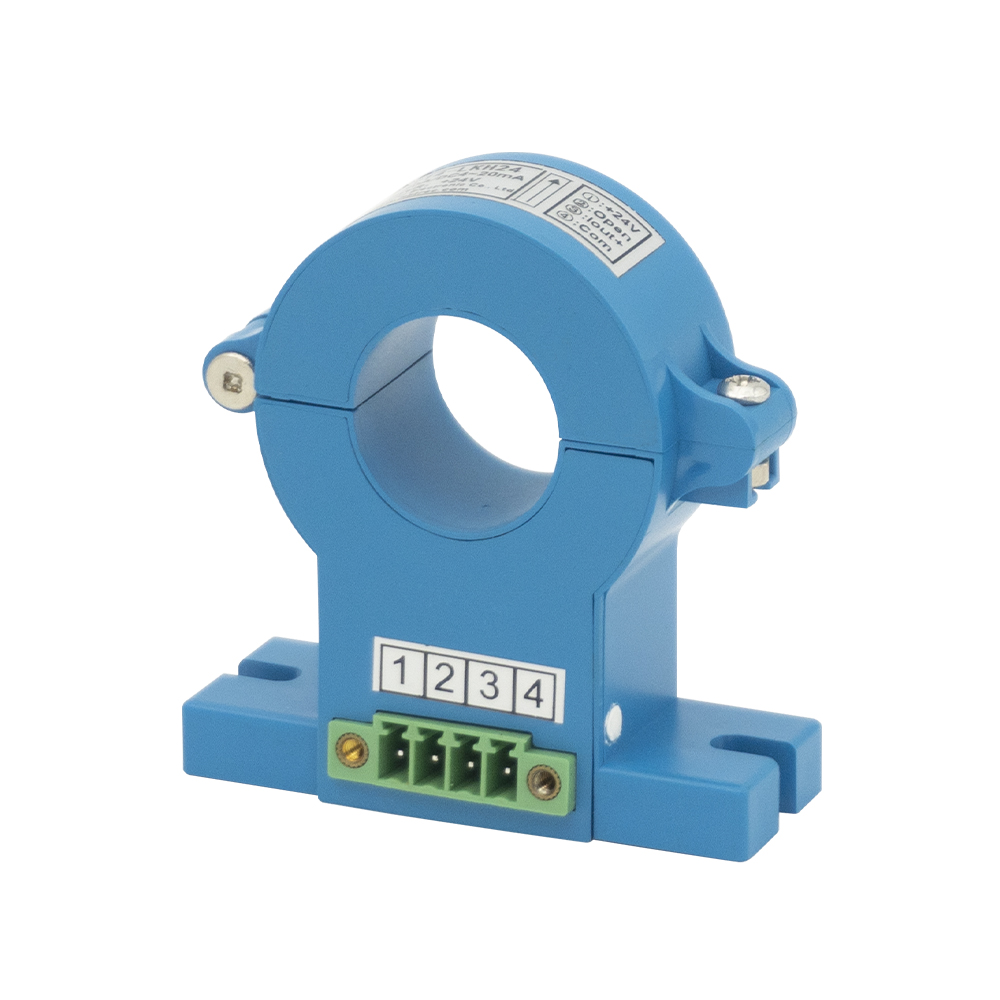

TR2214-LKH24
TR
Descripción general del producto
El transductor de corriente es un dispositivo de detección magnética que detecta la presencia, fuerza y polaridad de un campo magnético. Funciona según el principio del efecto Hall, donde se genera un voltaje a través de un material semiconductor cuando la corriente fluye a través de él en presencia de un campo magnético. Este sensor proporciona una detección precisa y sin contacto y puede medir la intensidad del campo magnético o convertir cambios magnéticos en señales eléctricas. Los sensores de efecto Hall se utilizan ampliamente para detección de posición, velocidad y proximidad en sistemas automotrices, automatización industrial, electrónica de consumo y aplicaciones de control de motores, y ofrecen alta confiabilidad y larga vida operativa.
Características de los productos
* Medición de corriente CA/CC/pulso.
* Excelente inmunidad EMI y alta CMRR.
* Baja deriva, respuesta rápida, amplio ancho de banda.
* Diseño de orificio pasante no invasivo.
* Estructura de núcleo dividido para una fácil instalación.
Aplicación del producto
* Sistemas de variador de frecuencia AC.
* Control de tracción por servomotor.
* Sistemas de alimentación ininterrumpida (UPS).
* Equipos de soldadura y sistemas de alimentación por baterías.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Parámetros del producto
@Ta = 25 ℃, a menos que se indique lo contrario
Tipo | TR2214-LKH24 | |
I PN | Corriente de entrada clasificada primaria | AC 30A |
I P | Rango de medida de corriente primaria | AC 0 ~ 36a |
Yo sn | Corriente de salida calificación secundaria | DC 4 ~ 20MA |
U c | El voltaje de la fuente de alimentación | DC +24V |
R l | Capacidad de carga | RL ≤ 300Ω |
ε L | Linealidad | 2% |
X | Exactitud | ± 1% |
Capacidad de sobrecarga | 2 veces | |
I C | Consumo actual | ≤25MA+es |
U d | Voltaje de soporte de frecuencia de potencia | 3kV AC/1min |
T R | Tiempo de respuesta | <250 ms |
V0 | Voltaje de compensación | ≤ 20 mv |
Deriva de temperatura | ≤200ppm/℃ | |
T a | Temperatura de funcionamiento ambiental | -20 ℃ ~+80 ℃ |
T S | Temperatura de almacenamiento ambiental | -25 ℃ ~+85 ℃ |
I S : corriente de salida
