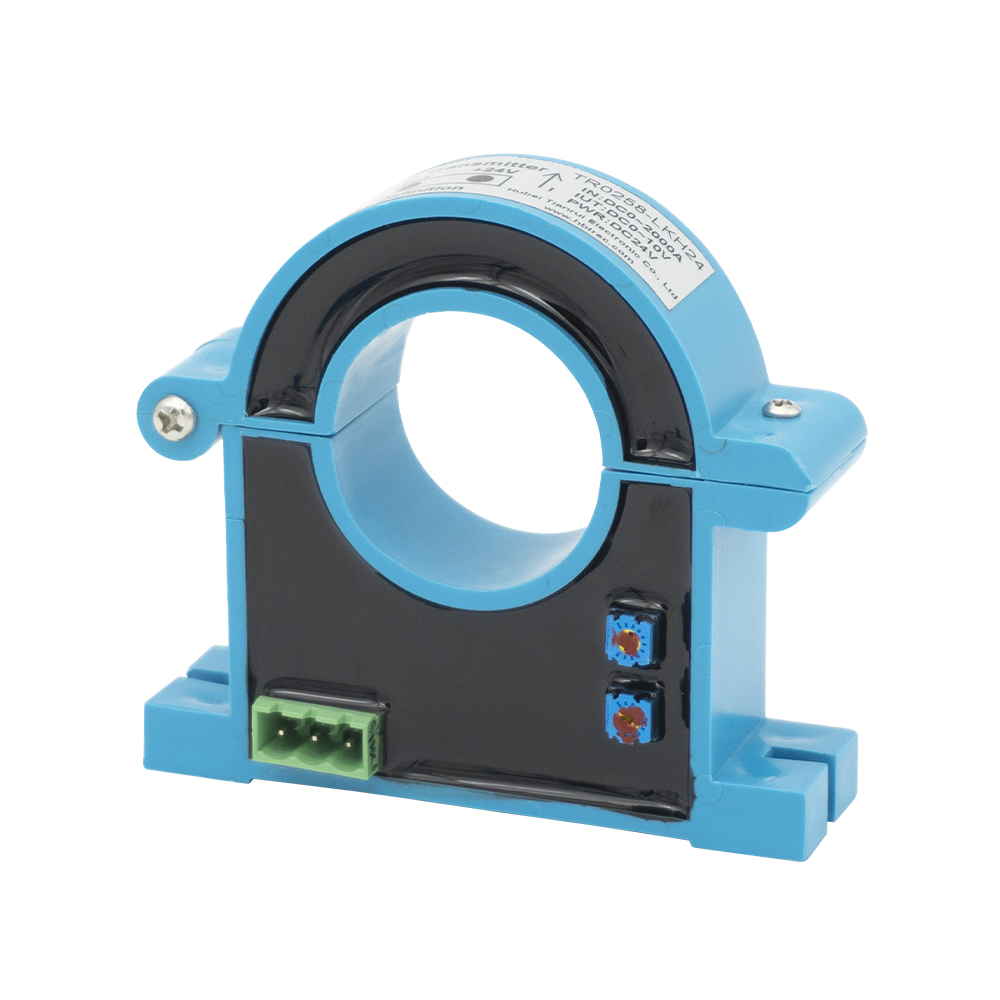

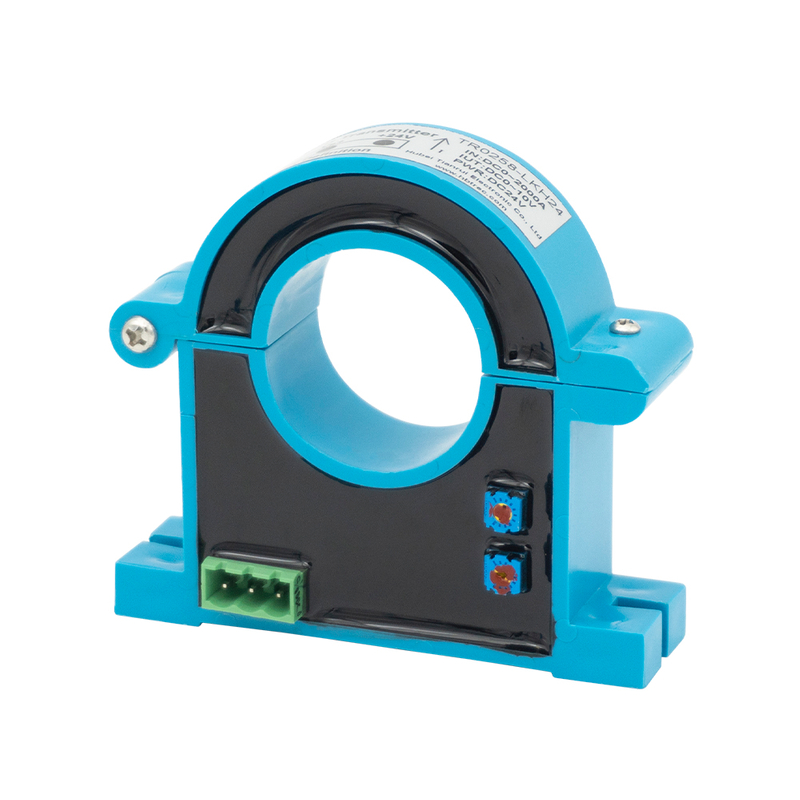

TR0258-LKH24
TR
Descripción general del producto
Un transductor de corriente es un dispositivo electrónico que convierte corriente alterna o continua en una señal eléctrica proporcional, como 0–5 V, 0–10 V o 4–20 mA. Proporciona aislamiento eléctrico entre el circuito primario y el sistema de medición, lo que garantiza seguridad y un monitoreo preciso. Basado en tecnologías como el principio del Efecto Hall o del Transformador de Corriente, ofrece alta precisión, respuesta rápida y excelente estabilidad. Los transductores de corriente se utilizan ampliamente en sistemas de energía, automatización industrial, accionamientos de motores, sistemas de energía renovable y aplicaciones de gestión de energía. Son esenciales para la medición de corriente en tiempo real, la protección contra sobrecargas y la optimización del rendimiento en sistemas eléctricos y de control modernos.
Características de los productos
* Mejor relación costo-rendimiento.
* Bajo consumo de energía.
* Diseño compacto y liviano.
* Fácil instalación, sin pérdida de inserción.
Aplicación del producto
* Sistemas de accionamiento de frecuencia variable.
* Control de máquinas de soldar.
* Aplicaciones electroquímicas.
* Monitoreo de suministro de energía.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Parámetros del producto
@Ta = 25 ℃, a menos que se indique lo contrario
| Tipo | TR0258-LKH24 | |
I PN | Corriente de entrada clasificada primaria | DC 2000a |
I P | Rango de medida de corriente primaria | DC 0 ~ 2400A |
V SN | Voltaje de salida con calificación secundaria | DC 10V |
U c | El voltaje de la fuente de alimentación | DC 24V |
R l | Capacidad de carga | Rl≤650Ω |
ε L | Linealidad | 0.5% |
X | Exactitud | ± 0.5% |
Bw | Frecuencia de banda | DC ~ 20kHz |
DI/DT seguido con precisión | > 50a/μs | |
I C | Consumo actual | ≤25ma |
U d | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min |
T R | Tiempo de respuesta | <200 ms |
I0 | Corriente de compensación | ≤80 μA |
Deriva de temperatura | ≤500ppm/℃ | |
T a | Temperatura de funcionamiento ambiental | -10 ℃ ~+70 ℃ |
T S | Temperatura de almacenamiento ambiental | -25 ℃ ~+85 ℃ |
