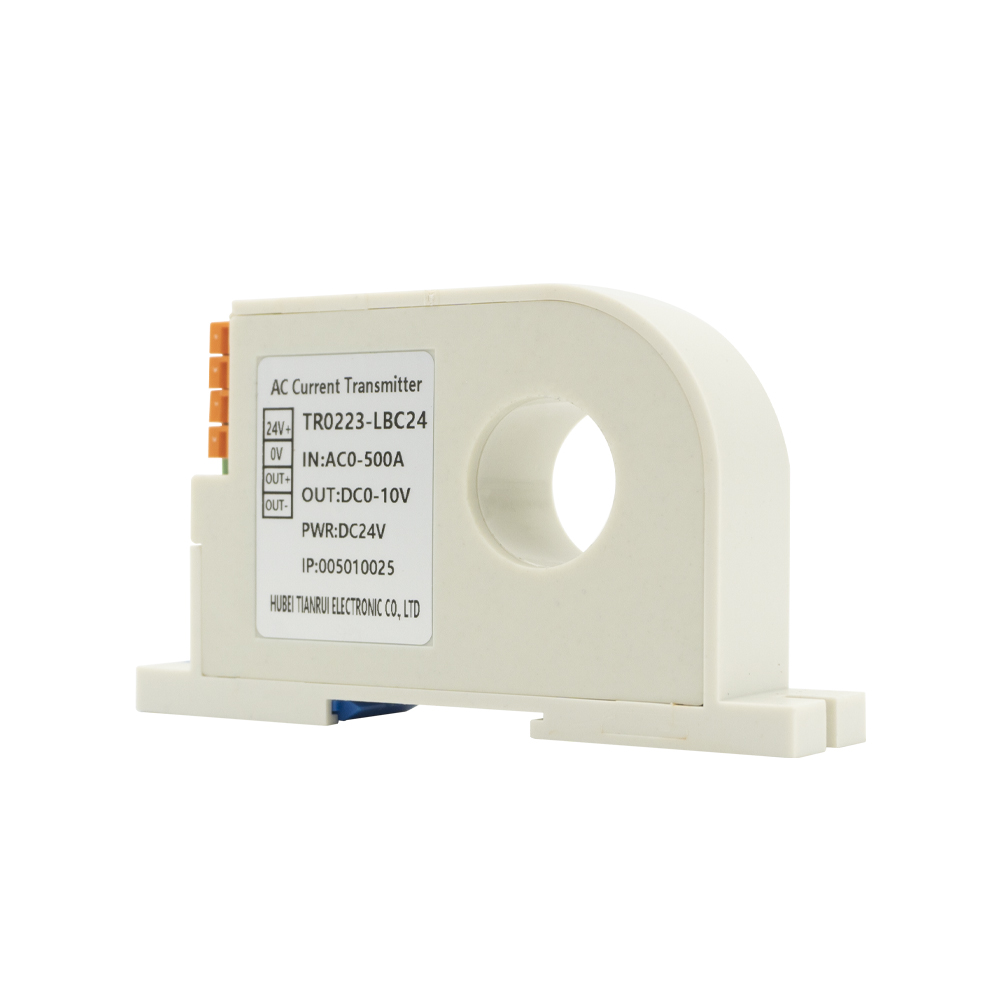

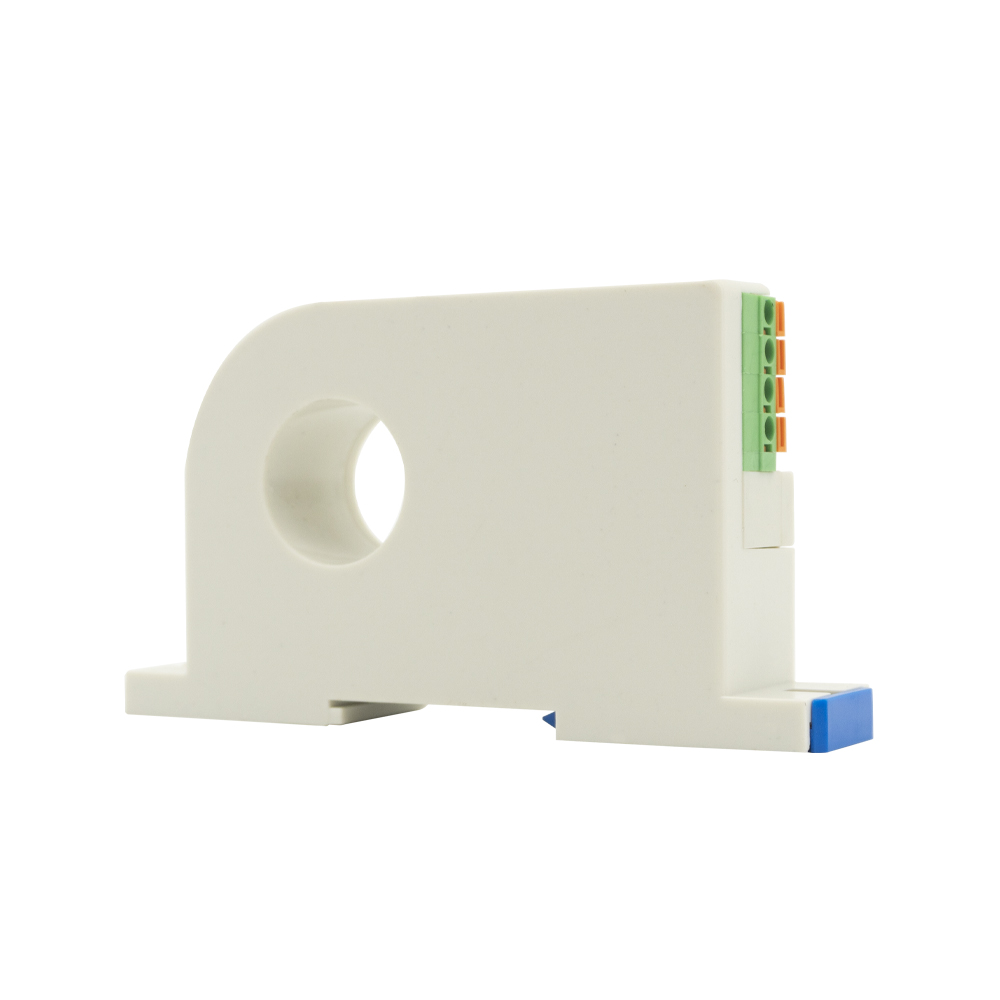

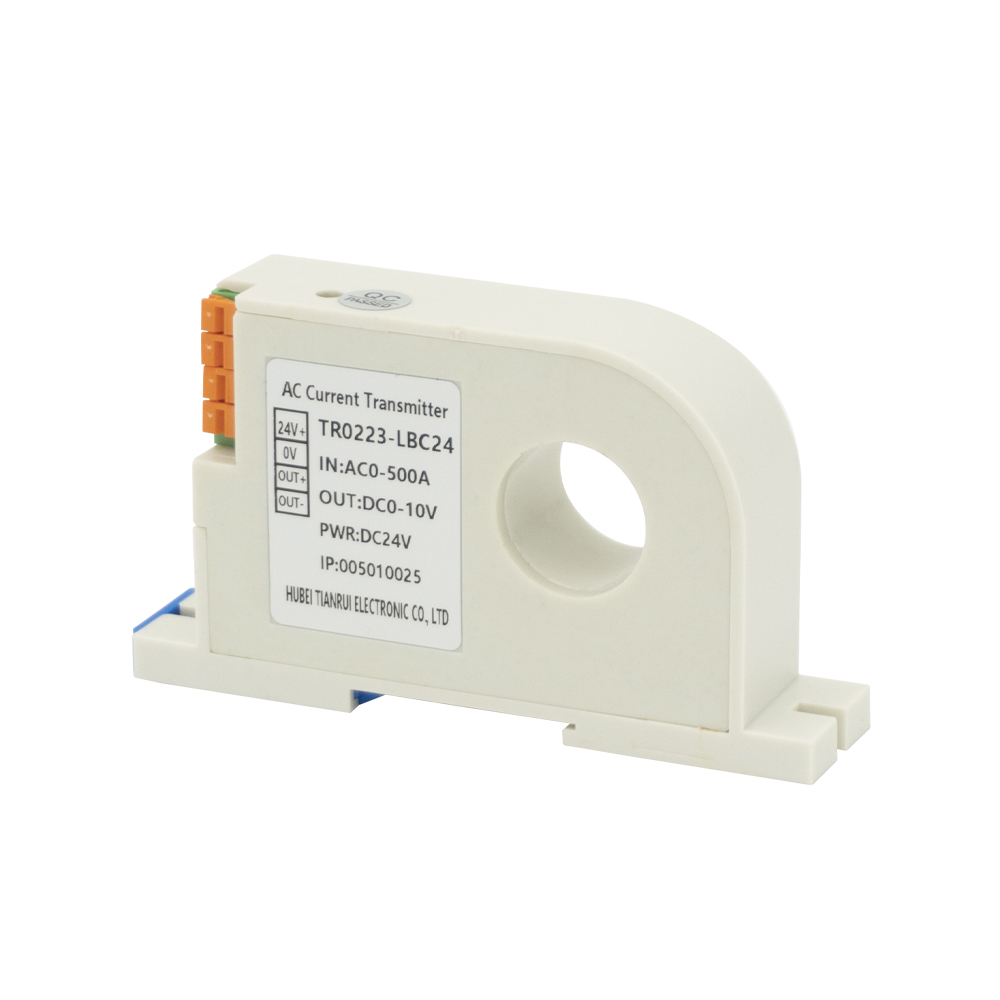

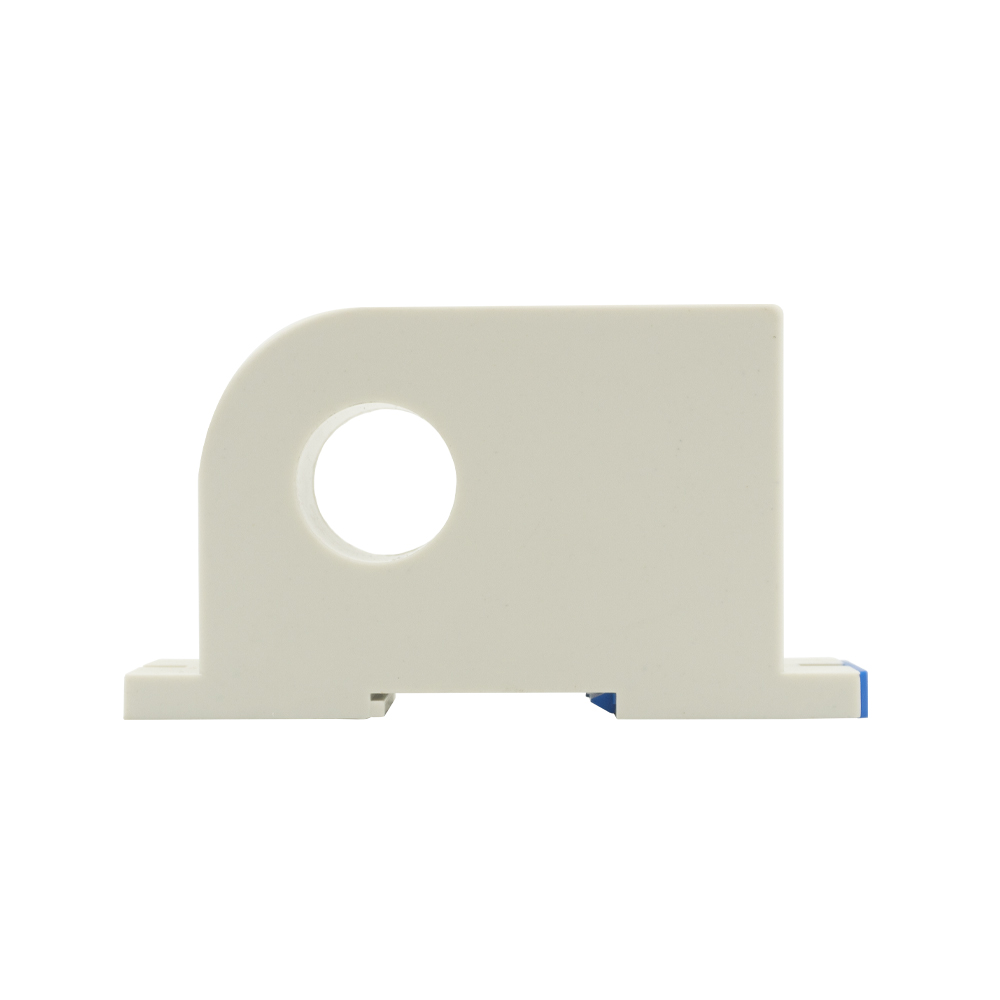

TR0223-LBC24
TR
Descripción general del producto
Un transductor de corriente CA está diseñado para medir con precisión la corriente alterna y convertirla en una señal de salida estable y estandarizada para sistemas de monitoreo y control. Proporciona información actual en tiempo real que ayuda a mejorar la protección del equipo, mejorar la eficiencia del sistema y garantizar un funcionamiento seguro. Con características como alta precisión, respuesta rápida y fuerte aislamiento eléctrico, los transductores de corriente CA se utilizan ampliamente en automatización industrial, distribución de energía, gestión de energía y equipos HVAC. Permiten una integración perfecta con PLC, medidores y dispositivos de adquisición de datos, lo que los convierte en componentes esenciales para una medición de corriente confiable en diversas aplicaciones de alimentación de CA.
Características del producto
Salida de señal estable y de alta precisión
Fuerte aislamiento eléctrico para mayor seguridad.
Respuesta rápida a cargas de CA cambiantes
Diseño compacto para una fácil integración del sistema
Aplicaciones
Monitoreo de equipos de automatización industrial.
Distribución de energía y cuadros eléctricos.
Sistemas de gestión de energía y contadores inteligentes.
Sistemas HVAC y detección de corriente de motor.

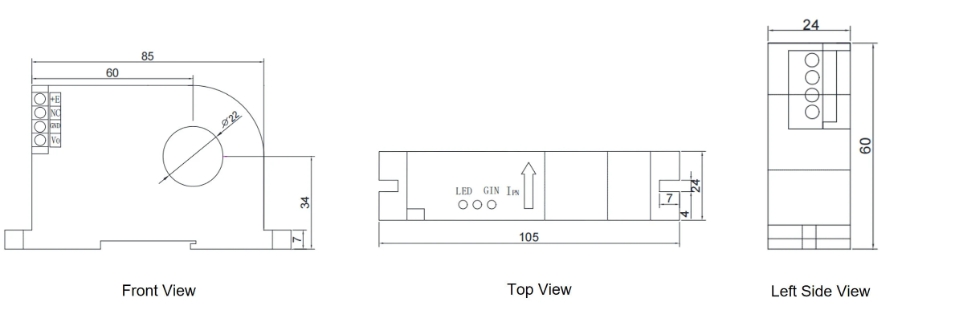

Dimensión mecánica (mm)
Tipo | TR0223-LBC24 | |
I PN | Corriente de entrada clasificada primaria | CA 15A |
I P | Rango de medida de corriente primaria | CA 0-18A |
V SN | Voltaje de salida con calificación secundaria | DC 10V |
U c | El voltaje de la fuente de alimentación | DC 24V |
R l | Capacidad de carga | RL ≤ 500Ω |
ε L | Linealidad | 0.1% |
X | Exactitud | ± 0.5% |
Bw | Frecuencia de banda | 40 ~ 5kHz |
Capacidad de sobrecarga | 10 veces | |
I C | Consumo actual | <15 mA+es |
U d | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min |
T R | Tiempo de respuesta | <200 ms |
I0 | Corriente de compensación | ≤80 μA |
Deriva de temperatura | ≤500ppm/℃ | |
T a | Temperatura de funcionamiento ambiental | -10℃-+70℃ |
T S | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
