TR2121-1C múltiples formas se pueden personalizar para la instalación de PCB, transformador de corriente multifuncional de instrumentos 5A/2.5MA

Este producto se utiliza como un dispositivo de medición de energía eléctrica que requiere alta precisión y error de fase pequeña. La corriente de CA de entrada a través del orificio del núcleo del transformador induce una señal de corriente de nivel MA en el lado secundario, que se convierte en la señal de voltaje requerida por la resistencia de muestreo de back-end y se transmite con precisión al circuito electrónico en función del micro procesamiento.

Estado de Disponibilidad:

Modelo:
TR2121-1C
Marca del producto:
TR
Capacidad de producción:
300000
Min. Orden:
100
Port:
llevar a la fuerza

Transformador de corriente del instrumento

Descripción del producto
Este producto se utiliza como un dispositivo de medición de energía eléctrica que requiere alta precisión y error de fase pequeña. La corriente de CA de entrada a través del orificio del núcleo del transformador induce una señal de corriente de nivel MA en el lado secundario, que se convierte en la señal de voltaje requerida por la resistencia de muestreo de back-end y se transmite con precisión al circuito electrónico en función del micro procesamiento.
Características del producto
Bajo precio, fácil control de costos
Alta precisión, amplio rango lineal, excelente consistencia
de tamaño pequeño y peso ligero, fácil para el montaje de PCB de alta densidad, se
aplican
varias estructuras de forma disponibles
para el monitoreo de instrumentos multifunción, instrumentos de detección inteligentes, medidores electrónicos de horas de vatio y sistemas de control de edificios.

Observaciones: Personalización disponible de acuerdo con los requisitos del sistema.

Parámetros del producto
Parámetros de rendimiento eléctrico	Temperatura de operación	-25 ℃～+55 ℃/-40 ℃ ~～+85 ℃ Opcional	Humedad relativa	≤90%HPA
	Aislamiento interno	Resina epoxídica	Resistencia a aislamiento	＞ 500 m ohms/500vdc
	Fuerza media	3000VAC/min	Voltaje de impulso de soporte	5000V （1.2/50μssstandard Lightning Wave）
	Frecuencia de operación	50 ～ 400Hz	Clase de precisión	Según （IEC 61869-2） Clase 0.1 ,0.2 y （JBT/10665-2016） 0.1 ,0.2
	Amigable con el medio ambiente	De acuerdo con el requisito de ROHS;

Valor típico de los productos
Tipo	Corriente de entrada nominal (C.A)	Corriente de salida nominal (AC)	Relación	Tiempos de sobrecarga máximos	Carga secundaria (ohmios)	Clase de precisión	Dimensiones （mm）
TR2121-1C	0 ～ 5a	0 ～ 5MA	1000: 1 2000: 1 2500: 1	5	≤200	0.1, 0.2	LWH 21-18-20

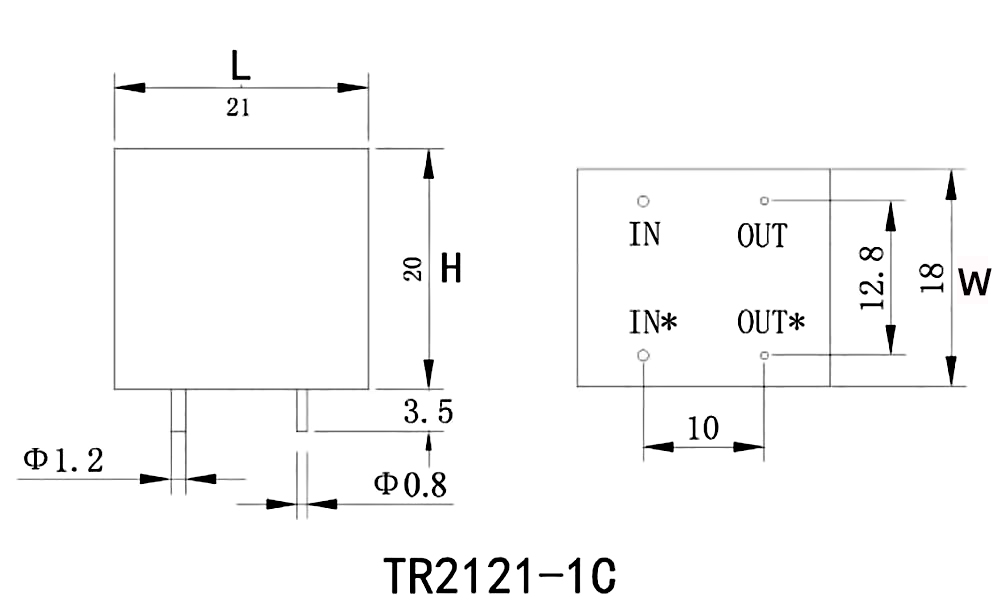

TR2121-1C-1
