Características del producto
Alta precisión de medición
Rendimiento de aislamiento confiable

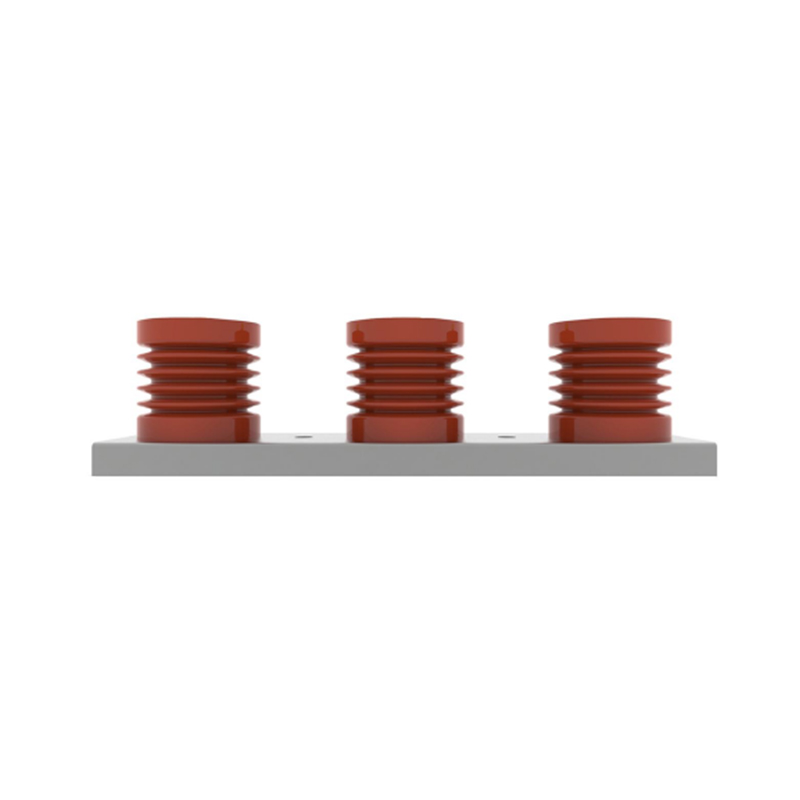

Estructura compacta montada en poste
Fuerte antiinterferencia con salida de señal constante.
Aplicación del producto
Este sensor de voltaje electrónico de montaje posterior se aplica a aparamenta de media tensión, gabinetes de distribución de energía, redes inteligentes y unidades de protección eléctrica para la detección de voltaje en tiempo real.
Moho
| voltaje de entrada nominal | 10kV | 13.8kV | 20kV | 33kV |
| voltaje de soporte | 42kV | 56kV | 80kV | 90kV |
| voltaje de impulso del rayo | 75kV | 115kV | 150kV | 210kV |
| relación de transformación de tensión de fase | 10kV/√3: 3,25V/√3 | 13,8kV/√3: 3,25V/√3 | 24kV/√3: 3,25V/√3 | 33kV/√3: 3,25V/√3 |
| relación de transformación de voltaje de secuencia cero | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 |
| resistencia de carga | 2MΩ-10MΩ | 1MΩ/75PF 200kΩ/350PF 2kΩ/50PF | ||
| Fuente de alimentación auxiliar | —— | CA/CC 24-48 V | ||

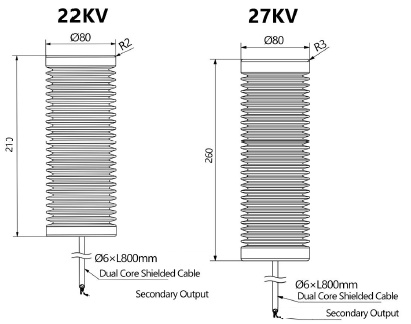

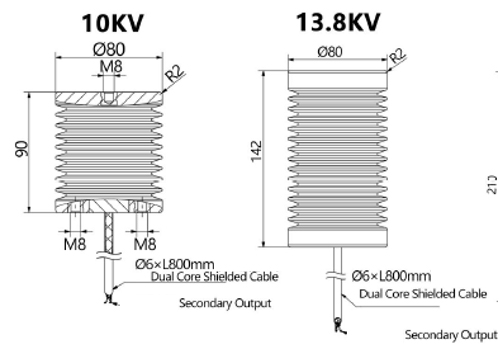

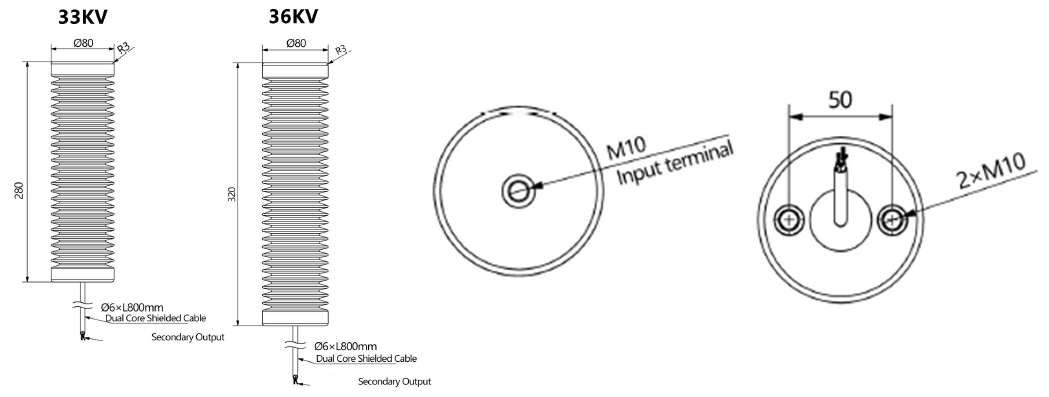

| Tamaño del aislante | D80*H90mm | D80*H142mm | D80*H210mm | D80*H300mm |
| Voltaje de fase (precisión) | 0.5 | |||
| Voltaje de secuencia cero (precisión) | 1/3P | |||
| Descarga parcial | ≤10 unidades (1,2 Un) | |||
| Coeficiente de tensión nominal | 1.9Un por 8h | |||
| Corriente de suministro máx. | 30mA | |||
| Temperatura ambiente | -40℃~+70℃ | |||
| Aislamiento | Encapsulación de resina epoxi | |||
| Clasificación de protección de ingreso | IP67 | |||
| Estándar | GB/T 20840,7 (GB/T 20840,6)/IEC 60044-7 (IEC 61869-6/111) IP67 | |||
