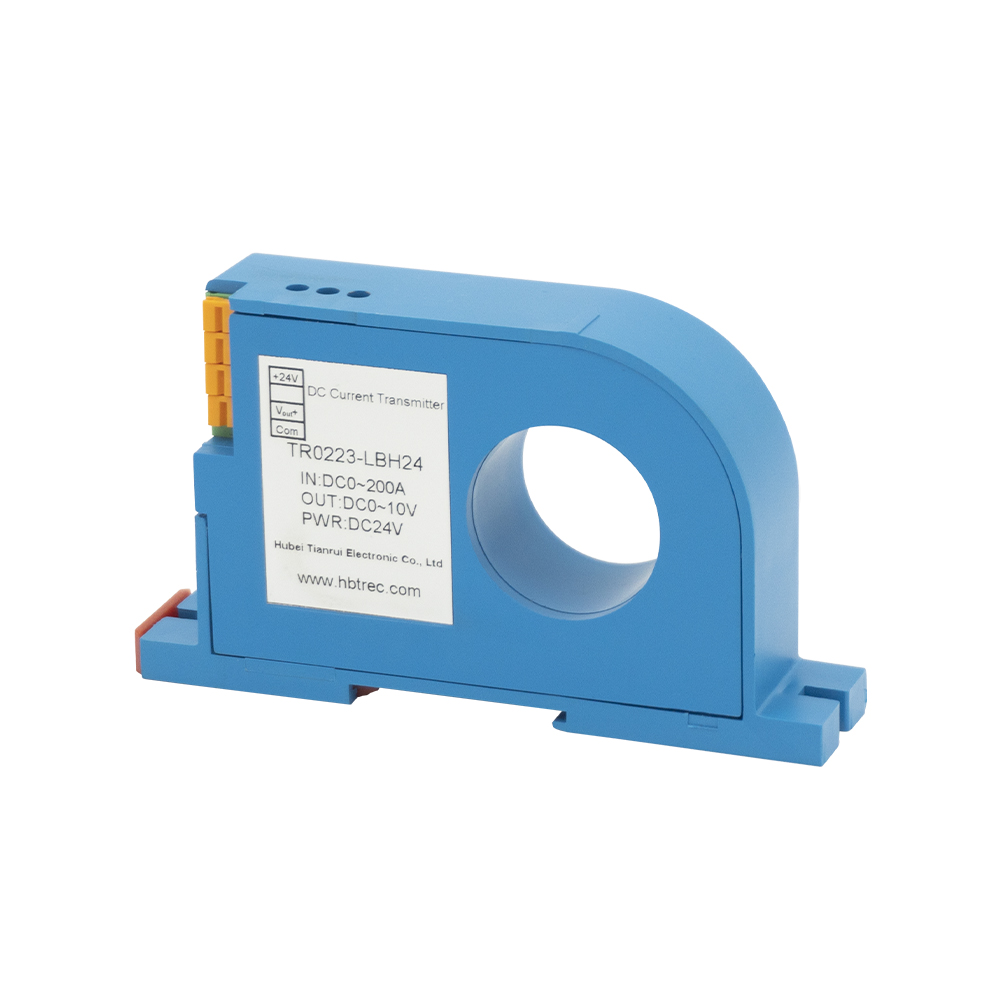

TR0223-LBH24
TR
Descripción general del producto
Un transductor de corriente convierte corriente CA o CC en una señal eléctrica proporcional, como 0–5 V, 0–10 V o 4–20 mA. Proporciona mediciones precisas y aisladas para garantizar la seguridad y estabilidad del sistema. Utilizando tecnología de Efecto Hall o Transformador de Corriente, ofrece una respuesta rápida y alta precisión. Ampliamente utilizado en sistemas de energía, control industrial, monitoreo de energía y automatización, el transductor de corriente permite la medición de corriente en tiempo real, la detección de fallas y la gestión eficiente del rendimiento del sistema.
Características de los productos
* Detección de corriente CC de alto rendimiento.
* Diseño rentable y energéticamente eficiente.
* Solución compacta y fácil de instalar.
* Aislamiento confiable y respuesta rápida.
Aplicaciones
* Monitoreo y mantenimiento de la red eléctrica.
* Sistemas de control de procesos petroquímicos.
* Detección de corriente en línea de producción de acero.
* Análisis de eficiencia energética de equipos industriales.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Datos técnicos
@Ta = 25 ℃, a menos que se indique lo contrario
Tipo | TR0223-LBH24 | |
I PN | Corriente de entrada clasificada primaria | DC 200a |
I P | Rango de medida de corriente primaria | DC 0 ~ 240a |
V SN | Voltaje de salida con calificación secundaria | DC 10V |
U c | El voltaje de la fuente de alimentación | DC 24V |
R l | Capacidad de carga | Rl≥ 10kΩ |
ε L | Linealidad | 0.1% |
X | Exactitud | ± 0.5% |
Bw | Frecuencia de banda | DC ~ 20kHz |
DI/DT seguido con precisión | > 50a/μs | |
I C | Consumo actual | ≤25ma |
U d | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min |
T R | Tiempo de respuesta | <200 ms |
V0 | Voltaje de compensación | ≤50 mv |
Deriva de temperatura | ≤500ppm/℃ | |
T a | Temperatura de funcionamiento ambiental | -10 ℃ ~+70 ℃ |
T S | Temperatura de almacenamiento ambiental | -25 ℃ ~+85 ℃ |
