Sensor de corriente de efecto Hall Detección automática Uso Aislamiento Transmisor de corriente

Un transmisor de corriente es un dispositivo electrónico que mide corriente CA o CC y la convierte en una señal de salida estandarizada, generalmente de 4 a 20 mA o de 0 a 10 V, para monitoreo, control y adquisición de datos. Proporciona alta precisión, rendimiento estable y aislamiento eléctrico, lo que garantiza una transmisión de señal confiable a largas distancias. Ampliamente utilizados en automatización industrial, gestión de energía, distribución de energía y monitoreo de motores, los transmisores de corriente permiten la recopilación de datos en tiempo real, la detección de fallas y la operación eficiente del sistema, lo que los convierte en componentes esenciales para aplicaciones eléctricas e industriales seguras e inteligentes.

Estado de Disponibilidad:

Modelo:
TR1207-YBCD
Marca del producto:
TR
Capacidad de producción:
50000
Términos de pago:
T/T, Western Union, PayPal
Port:
Shanghai, China

Descripción del Producto

Características del producto

* Excelente precisión, buena linealidad.

* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.

* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.

* Alto aislamiento entre primaria y secundaria.

Aplicación del producto

* Control Automático.

* Medidor de Medición.

* Sistema de Monitoreo Ferroviario.

* Sistema de Central Eléctrica.

Parámetro técnico

Especificación		AC220V/DC5V	AC380V/DC5V	Unidad
V _PN	Voltaje de entrada nominal primario (AC)	220	380	V
V _P	Rango de medición de voltaje primario (AC)	0-280	0-450	V
V _SN	Voltaje de salida nominal secundario (DC)	5		V
V _C	El voltaje de la fuente de alimentación	+5/12/15/24		V
I _C	Consumo de corriente	＜ 10+es		mamá
V _d	Voltaje de aislamiento	Entre circuitos primario y secundario: 2,5 kV/50 Hz/1 min
ε _L	Linealidad	＜ 0.2		%FS
X	Precisión	Ta = 25 ℃: ≤ ± 0.5		%
V ₀	Voltaje de compensación	TA=25℃:≤±25		MV
V _OT	Voltaje de compensación Deriva de temperatura	VP=0, TA=-25-+75℃:≤±0,1		MV/℃
T _r	Tiempo de respuesta	≤350		EM
f	Ancho de banda	-1dB 40-5k		Hz
T _A	Temperatura de trabajo	-25-+75		℃
T _S	Temperatura de almacenamiento	-45-+85		℃
R _L	Resistencia de carga	TA = 25 ℃: ≤ 300		Ω

Dimensiones de forma e instalación

交直流2

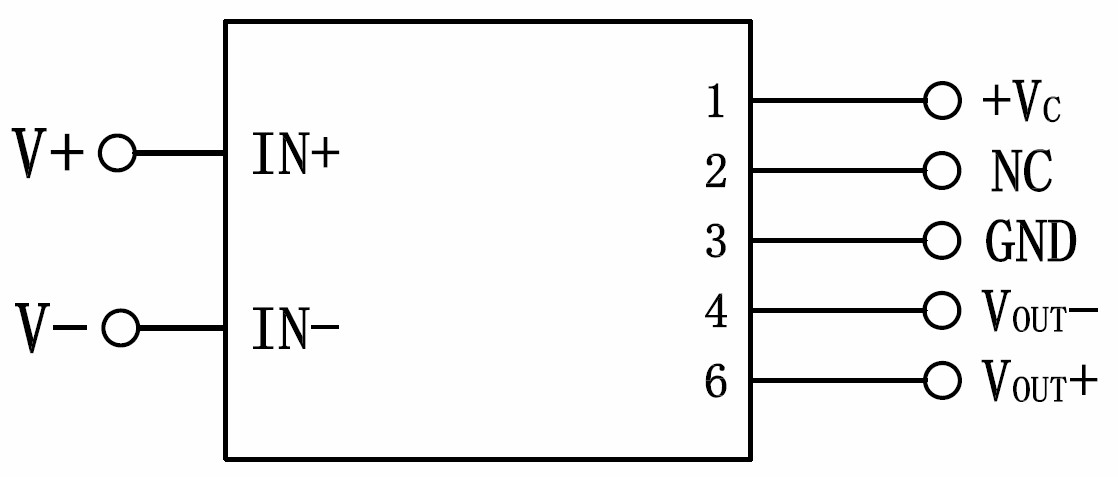

Diagrama de enlace de circuito

TR1207-YBCD6

Nota:

IN+:Entrada de señal positiva primaria
IN-:Entrada de señal negativa del lado primario
+ :potencia positiva
G :Terminal de tierra
Vz:Salida de señal secundaria
GIN:Ajuste de amplitud

Precauciones de instalación

El transmisor debe estar cableado correctamente, de lo contrario podría dañar los componentes internos del transmisor.

Instalación de rieles para tarjetas.
