TR0209-LKH
TR
50000
T/T, Western Union, PayPal
Shanghai, China
* Mide señales AC, DC y pulsadas.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura K/D, fácil instalación.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
| Especificación | 50A/4V | 200A/4V | 500A/4V | UNIDAD | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada de entrada primaria | 50 | 200 | 500 | A |
| I P | Rango de medición primaria | 0 ～ 100 | 0 ～ 400 | 0 ～ 750 | A |
| V SN | Voltaje de salida calificado secundario | 4 | V | ||
| V C | El voltaje de la fuente de alimentación | ± 12 ～ 15 (± 5%) | V | ||
| I C | Consumo de corriente | ＜ 20 | mamá | ||
| V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 1 | % | ||
| V 0 | Voltaje Voltaje | Ta = 25 ℃: ≤ ± 20 | MV | ||
| V omo | Voltaje Afjetivo Voltaje | IP=0 después de 3*I PN :≤±20 | MV | ||
| V ot | Voltaje | IP=0,TA=-40~+80℃:≤±1 | MV/℃ | ||
| de la temperatura del desplazamiento | Tiempo de respuesta Tiempo | ≤20 | μs | ||
| de | respuesta | DC ～ 20 | khz | ||
| de la | transmisión) | -40 ～+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||
| R L | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ | ||

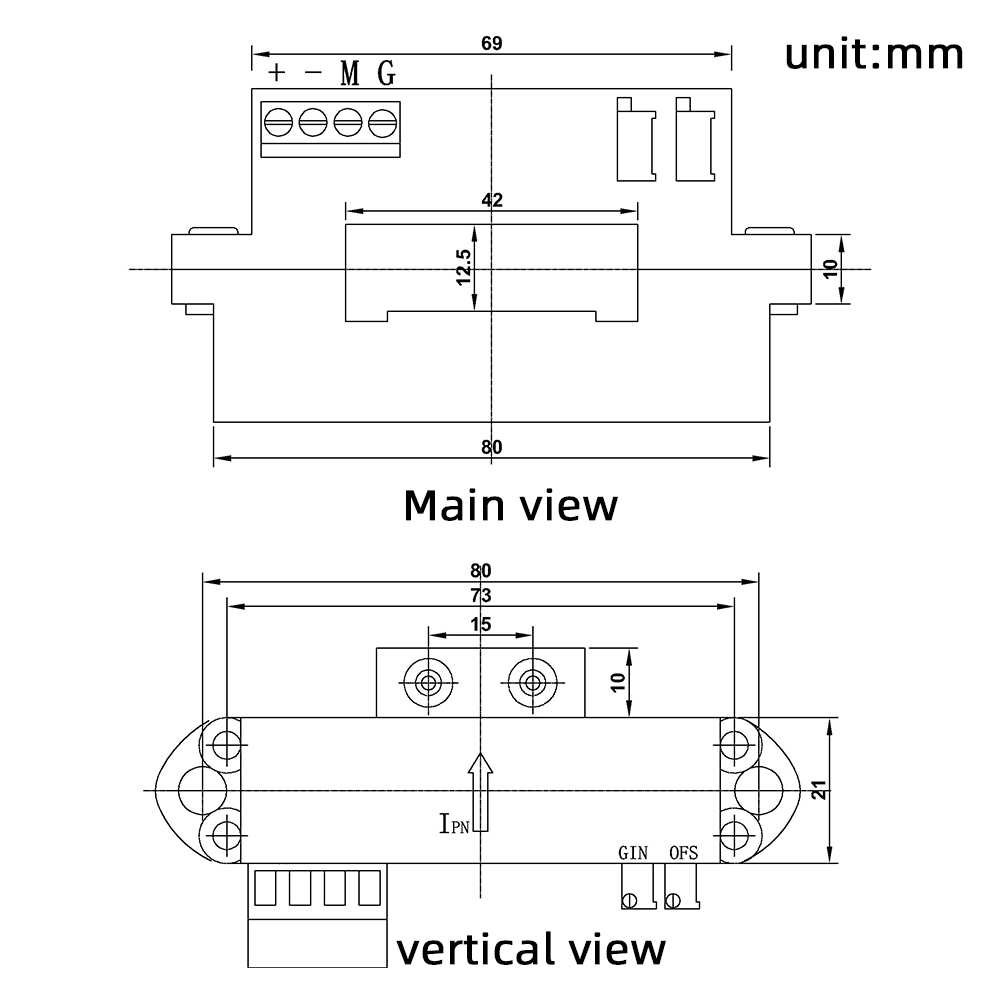

Dimensiones de forma e instalación

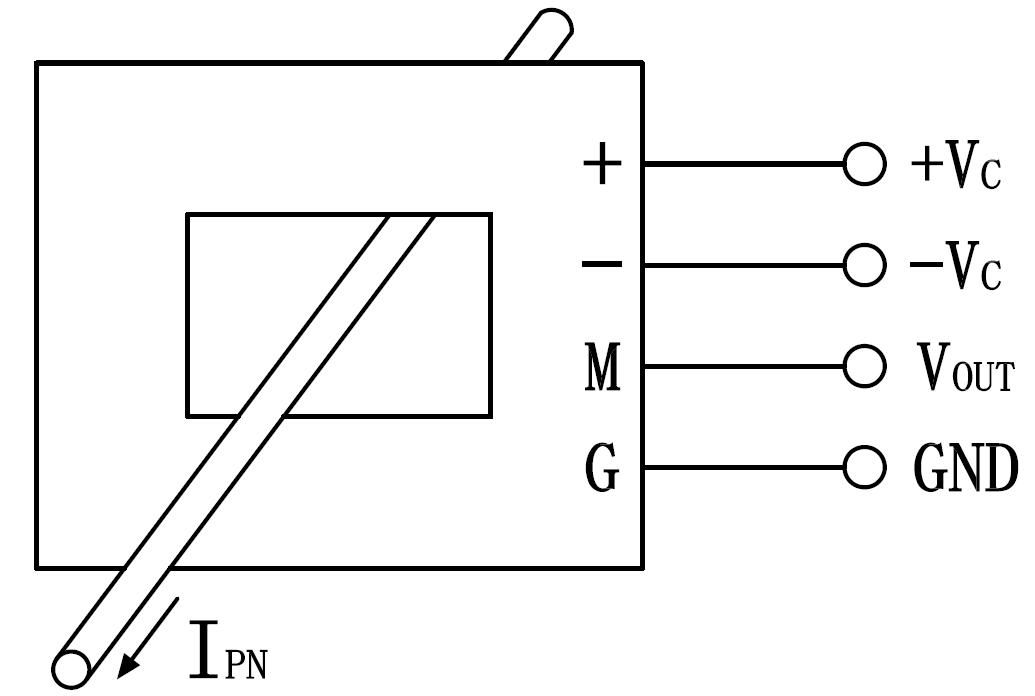

Diagrama de enlace del circuito
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
El rendimiento dinámico (DI/DT y tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena con la perforación primaria.
