TR2215C-LBC
TR
Un sensor de corriente es un dispositivo que mide con precisión la corriente CA o CC que fluye a través de un conductor y la convierte en una señal de salida estandarizada, como 4–20 mA , 0–10 V , o señales digitales, con fines de monitoreo, control y protección. Proporciona aislamiento eléctrico , de respuesta rápida , de alta precisión y rendimiento confiable , lo que garantiza una medición precisa y sin interferencias en diversos entornos. Los sensores actuales se utilizan ampliamente en la automatización industrial, , la gestión de la energía , , el control de motores , , los sistemas de distribución de energía , , las aplicaciones de energía renovable y las redes inteligentes . Al entregar datos actuales en tiempo real a sistemas de control como PLC , SCADA o DCS , permiten la detección de fallas, , el monitoreo de la carga , , la optimización energética y el mantenimiento preventivo , mejorando la seguridad y la eficiencia operativa. Los sensores de corriente, compactos, robustos y fáciles de integrar, desempeñan un papel fundamental en la mejora de la confiabilidad, el rendimiento y el monitoreo inteligente del sistema en aplicaciones eléctricas e industriales modernas.
El rendimiento de medición de corriente pequeña es estable
Excelente precisión, buena linealidad
Un amplio rango de medición y una fuerte capacidad de sobrecarga
Estructura perforada, sin pérdida de inserción
El sistema de señal
Detección de línea
Sistema de monitoreo de fugas
Medición de diferencia actual
Ejemplos de aplicación
Ejemplo 1
La salida universal de tierra común de dos aislamientos (una de entrada y otra de salida) se utiliza a menudo en esta situación, donde la fuente de alimentación del dispositivo de adquisición de señales es la misma que la del transmisor de corriente, o la fuente de alimentación del transmisor de corriente la proporciona directamente el dispositivo de adquisición de señales.
Ejemplo 2
La salida de dos cables (DC4~20mA) solo requiere 2 cables para salida y fuente de alimentación, lo que puede ahorrar 1 cable en comparación con un transmisor general, reducir los costos de cables y mejorar la confiabilidad del transmisor.
Un sensor de corriente es un dispositivo que mide con precisión la corriente CA o CC que fluye a través de un conductor y la convierte en una señal de salida estandarizada, como 4–20 mA , 0–10 V , o señales digitales, con fines de monitoreo, control y protección. Proporciona aislamiento eléctrico , de respuesta rápida , de alta precisión y rendimiento confiable , lo que garantiza una medición precisa y sin interferencias en diversos entornos. Los sensores actuales se utilizan ampliamente en la automatización industrial, , la gestión de la energía , , el control de motores , , los sistemas de distribución de energía , , las aplicaciones de energía renovable y las redes inteligentes . Al entregar datos actuales en tiempo real a sistemas de control como PLC , SCADA o DCS , permiten la detección de fallas, , el monitoreo de la carga , , la optimización energética y el mantenimiento preventivo , mejorando la seguridad y la eficiencia operativa. Los sensores de corriente, compactos, robustos y fáciles de integrar, desempeñan un papel fundamental en la mejora de la confiabilidad, el rendimiento y el monitoreo inteligente del sistema en aplicaciones eléctricas e industriales modernas.
El rendimiento de medición de corriente pequeña es estable
Excelente precisión, buena linealidad
Un amplio rango de medición y una fuerte capacidad de sobrecarga
Estructura perforada, sin pérdida de inserción
El sistema de señal
Detección de línea
Sistema de monitoreo de fugas
Medición de diferencia actual
Ejemplos de aplicación

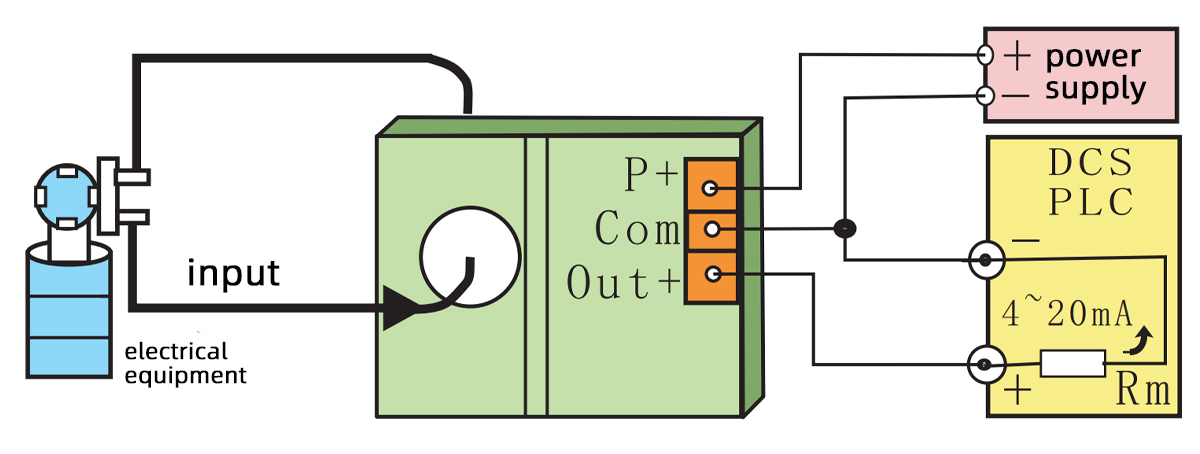

Ejemplo 1
La salida universal de tierra común de dos aislamientos (una de entrada y otra de salida) se utiliza a menudo en esta situación, donde la fuente de alimentación del dispositivo de adquisición de señales es la misma que la del transmisor de corriente, o la fuente de alimentación del transmisor de corriente la proporciona directamente el dispositivo de adquisición de señales.

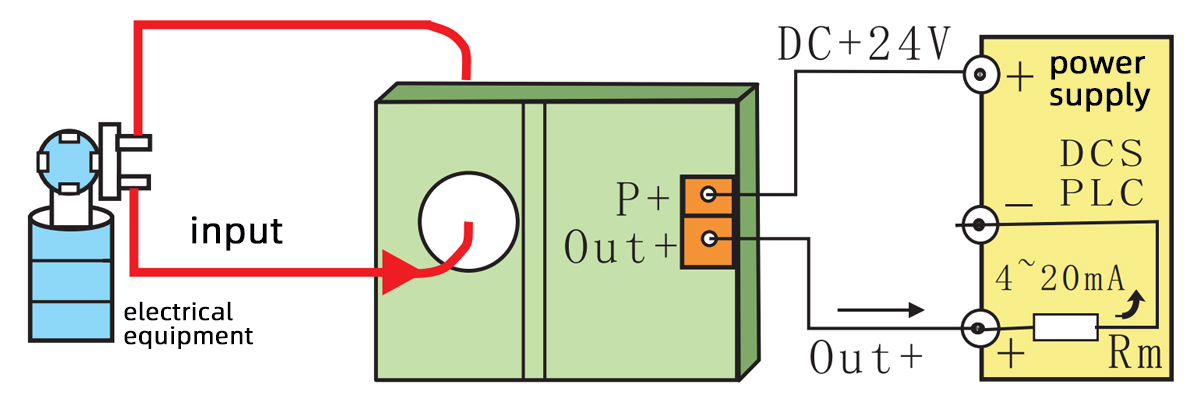

Ejemplo 2
La salida de dos cables (DC4~20mA) solo requiere 2 cables para salida y fuente de alimentación, lo que puede ahorrar 1 cable en comparación con un transmisor general, reducir los costos de cables y mejorar la confiabilidad del transmisor.
Método de instalación: Fijado con tornillos planos
Corriente nominal primaria: 0,5 A, 1 A, 5 A, 10 A, 20 A, 50 A, 100 A, 200 A, 300 A.
Salida nominal: 1V, 2V, 5V, 10V, DC0-20mA, DC4-20mA, salida de dos cables, RS485
Fuente de alimentación auxiliar: CC+24V; CC + 15 V, CC + 12 V; CC + 5 V; CC ± 12 V; CC ± 15 V; CC48V
Capacidad de carga: Salida de voltaje -5mA; Salida de corriente -6V
Precisión: 0,1%; 0,2%; 0,5%
Capacidad de sobrecarga: 10 veces la entrada nominal
Tensión soportada de aislamiento: 3KV/50Hz, 2mA, 1Min
Tensión desequilibrada: ≤ 10mV
Deriva de temperatura: ≤ 100PPM/° C
Linealidad: 0,1%
Ancho de banda: 20~5KHz
Corriente de consumo: <5mA+corriente de salida
Tiempo de respuesta: salida de seguimiento <1 mS, salida de transmisión de CC <250 mS
Temperatura de trabajo: -20 °C~+80 °C
Temperatura de almacenamiento: -25 °C~+85 °C
Se puede fabricar según los requisitos del usuario.

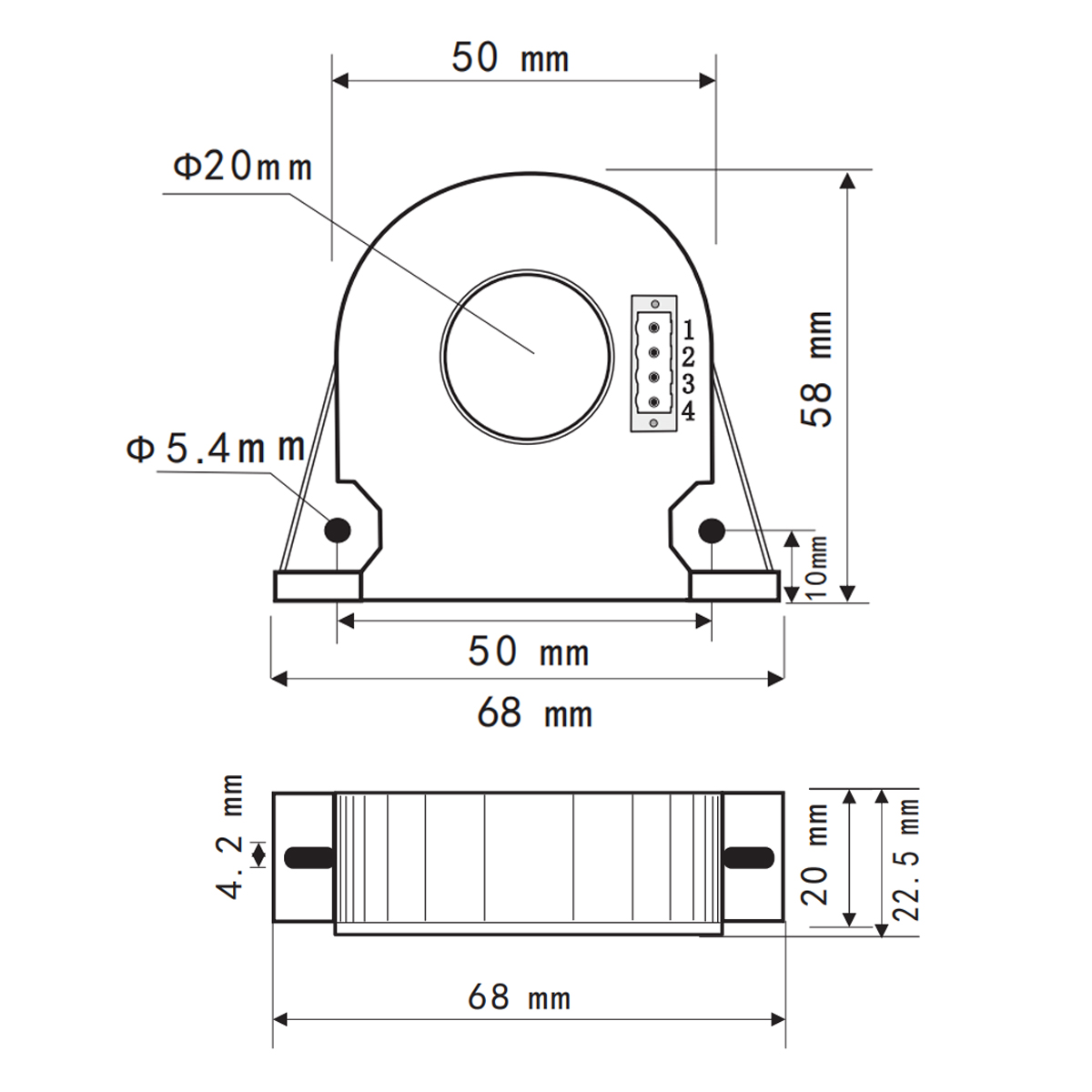

Forma y dimensión de instalación

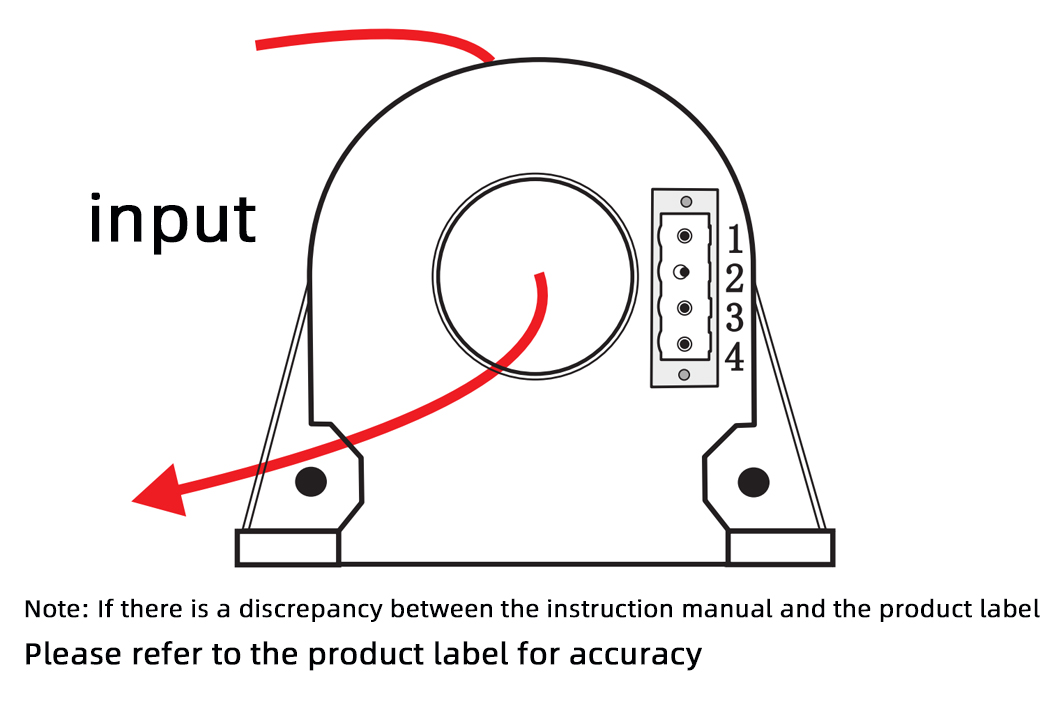

Salida terminal
Salida analógica
1: Alimentación positiva
2: Alimentación negativa (vacía)
3: Salida positiva
4: Pública
*Cuando se emite binario, los pines 2 y 4 están vacíos
Salida Rs485
1: Fuente de alimentación positiva
2: SALIDA+(A)
3: SALIDA -(B)
4: Fuente de alimentación negativa
Salida de plomo
Salida analógica
Rojo: Fuente de alimentación positiva
Negro: Fuente de alimentación negativa (vacía)
Amarillo: Salida positiva
Verde: Público
*El negro y el verde están vacíos cuando se emite en un sistema de dos cables
Salida Rs485
Rojo: Fuente de alimentación positiva
Negro: SALIDA+(A)
Amarillo: SALIDA -(B)
Verde: Fuente de alimentación negativa
