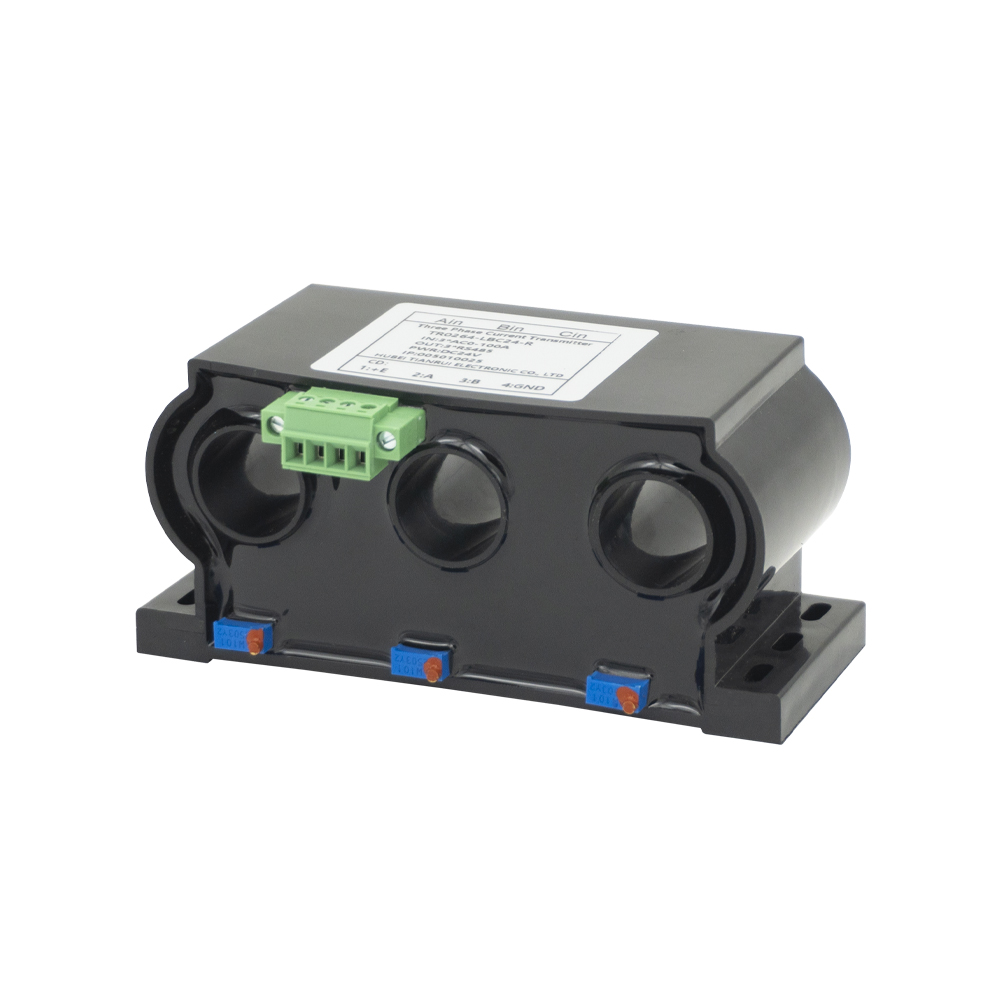

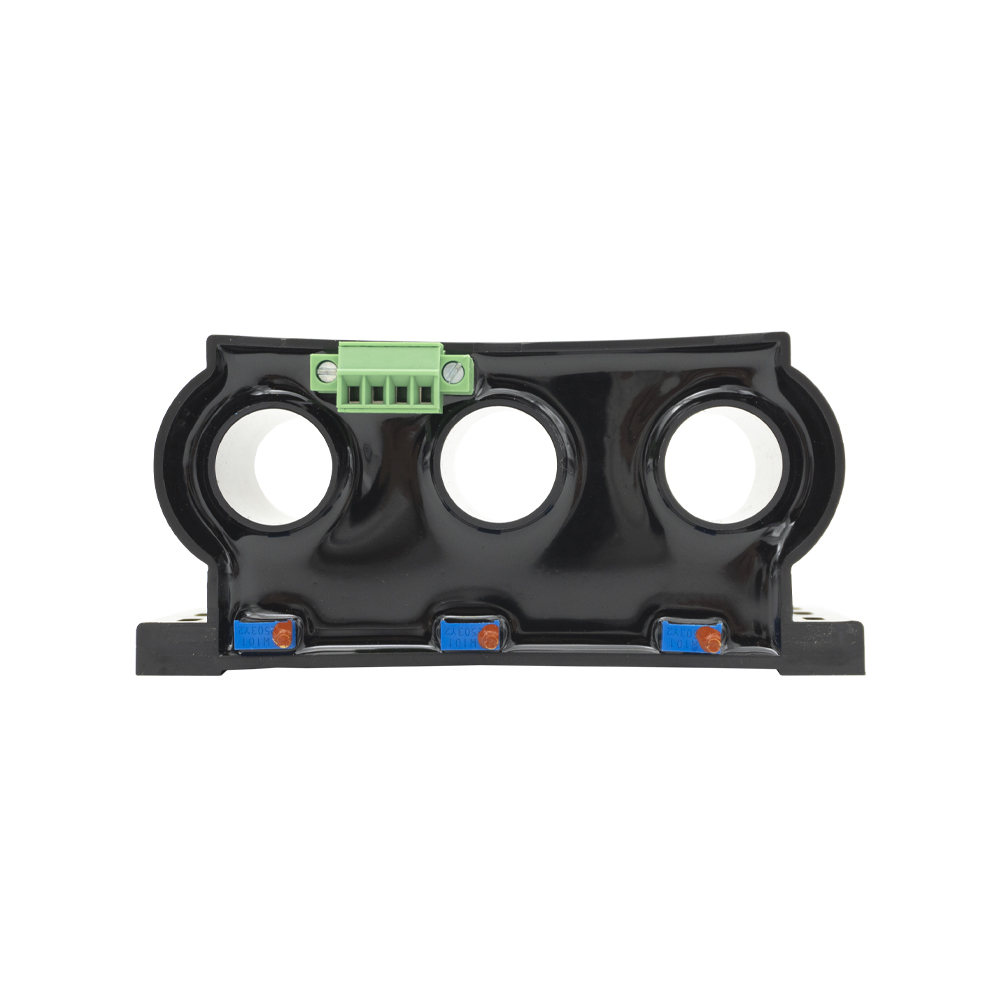

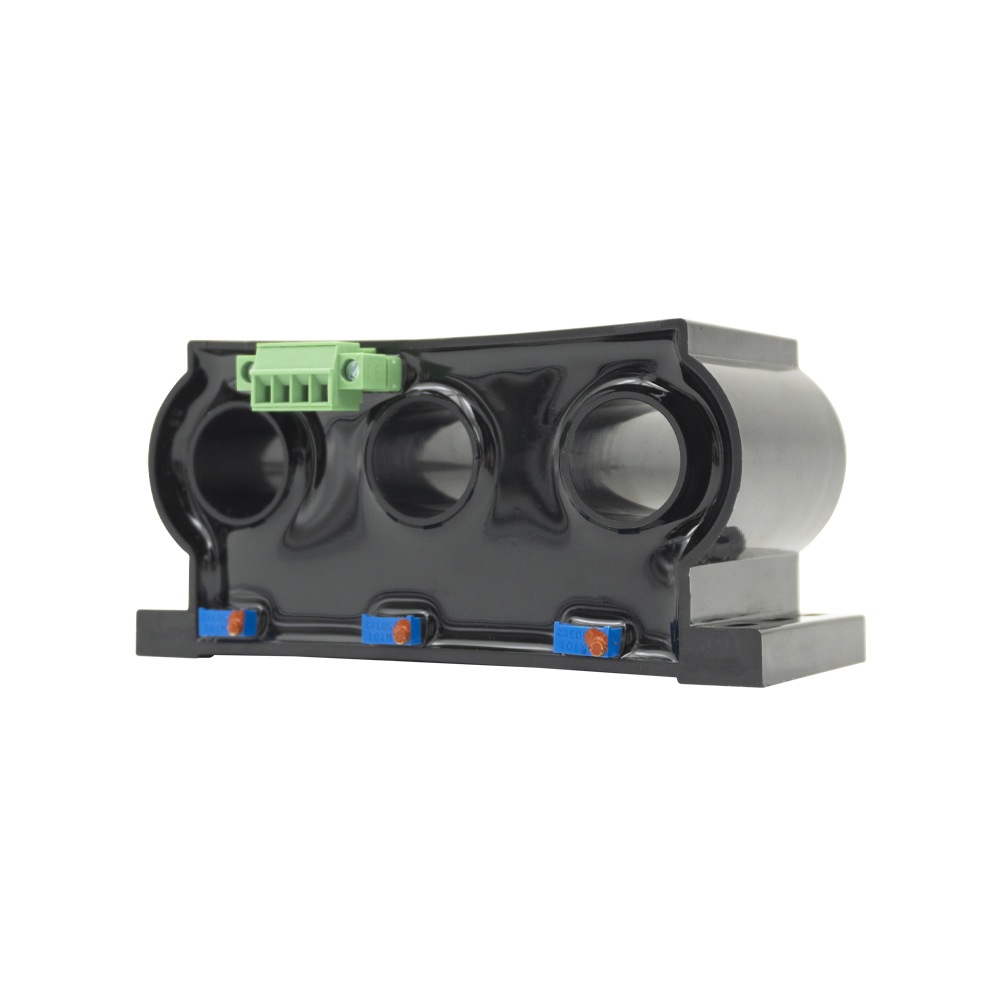

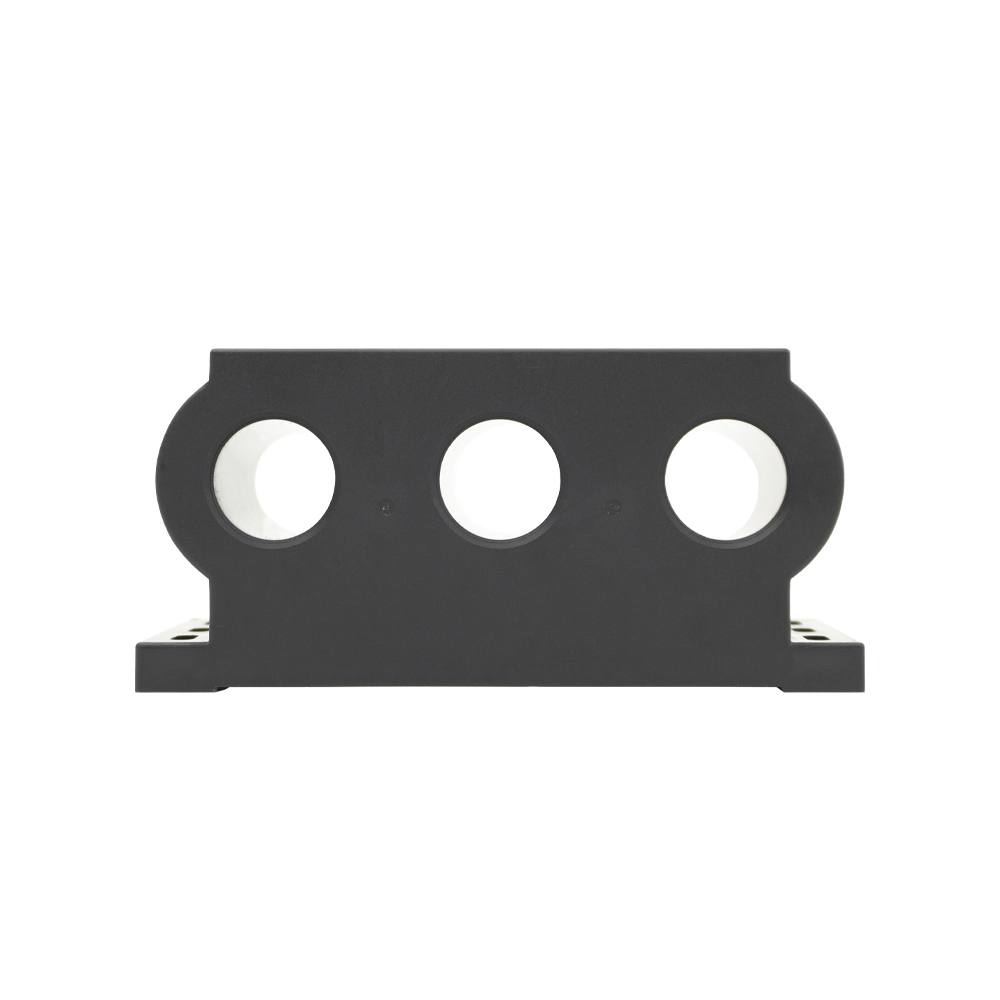

TR0264-LBC24-R
TR
Descripción general del producto
Un transductor de corriente es un dispositivo de precisión que se utiliza para medir la corriente eléctrica y convertirla en una señal de salida estandarizada con fines de monitoreo, control y protección. Proporciona lecturas de corriente precisas, estables y en tiempo real, lo que garantiza un funcionamiento seguro y eficiente de los sistemas eléctricos. Con alta precisión, respuesta rápida y fuerte aislamiento eléctrico, los transductores de corriente son adecuados para aplicaciones de CA y CC. Se utilizan ampliamente en automatización industrial, distribución de energía, sistemas de energía renovable, monitoreo de motores y gestión de energía. Los transductores de corriente se integran fácilmente con PLC, medidores y sistemas de adquisición de datos para una medición y control eléctricos confiables.
Características de los productos
Adecuado para medición de CA y CC
Amplio rango de medición para un uso versátil
Diseño compacto y fácil de instalar
Compatible con PLC, medidores y sistemas de monitoreo
Aplicaciones
Monitoreo y protección de motores.
Medición de corriente del sistema HVAC
Gestión de la energía y medición inteligente
Pruebas y diagnóstico de equipos eléctricos.
| Parámetros eléctricos | Entrada calificada primaria | 5A 10A 20A 50A 100A 200A 400A CA | Salida nominal secundaria | 0-5 V, 0-10 V, 4-20 mA, 0-20 mA, RS485 |
| Voltaje de la fuente de alimentación | 12 V, 15 V, 24 V CC; 220 VCA | Capacidad de carga | Salida de voltaje: 5 mA Salida de corriente: 6 V | |
| Exactitud | 0,2%, 0,5% | Linealidad | 0,10% | |
| Frecuencia de banda | 20-5000Hz | Capacidad de sobrecarga | Entrada nominal 10× | |
| Consumo actual | < 15mA+I SALIDA | Voltaje de soporte de frecuencia de potencia | 3kV AC/1min | |
| Deriva de temperatura | ≤ 100 ppm/℃ | Tiempo de respuesta | Salida de seguimiento < 1 ms Salida de transmisión de CC < 250 ms | |
| Voltaje de compensación | ≤10mV | Tiempo de respuesta | < 200 ms | |
| Entorno operativo | Temperatura de funcionamiento ambiental | -20℃-+80℃ | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
