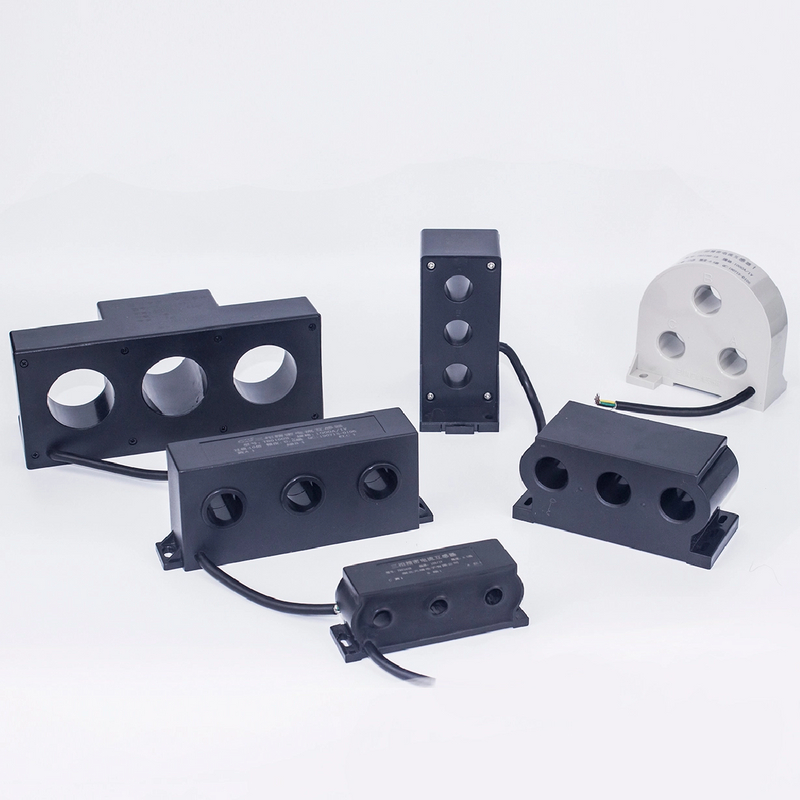

-El transformador de corriente trifásico de alta precisión se utiliza para motores de CA trifásicos, equipos de generación de energía, equipos de transmisión y distribución, administración de energía, etc. para una medición y protección precisas.
-Se puede utilizar en motores de CA trifásicos, equipos de generación de energía, administración de energía y otros equipos para monitoreo y protección de corriente de transformadores.
Característica principal
Método de instalación flexible
La señal de corriente de entrada variada puede generar un valor de voltaje uniforme, fácil de usar.
Excelente consistencia, fuerte intercambiabilidad.
Corriente nominal de entrada Iin : 0-400
A Salida nominal secundaria Uo : 0-0,5 V
Corriente nominal máxima : Imax: 10× Iin
No linealidad : Precisión <± 0,5% ;
Error de fase <± 30'
Resistencia de aislamiento : > 500 m Ω
Tensión soportada de frecuencia de alimentación : > 3 kV
Amplia sobrecarga y excelente consistencia;
Se pueden convertir diferentes corrientes de entrada en un valor estándar unificado, lo cual es conveniente para la adquisición de señales;
El circuito es simple, no se requiere fuente de alimentación externa y el funcionamiento es confiable.
Varios métodos de instalación, instalación de PCB opcional y métodos de fijación con pernos.
Se encuentran disponibles estructuras de varias formas.
Ampliamente utilizado en motores de CA, compresores de aire, iluminación, calefacción, ventilación y otros dispositivos en varios lugares para monitoreo y protección actuales; gestión de energía, sistemas de control automático para edificios;
| Tipo | L | W | H | H1 | A1 | A2 | A3 | IDENTIFICACIÓN | P |
| TR0161B | 100 | 28 | 39 | / | / | / | / | 10 | 91 |
| TR0159B | 120 | 50 | 56 | / | / | / | / | 20 | 106 |
| TR0160B | 158 | 34 | 62 | 4 | 5.2 | 10 | 24 | 20 | 146 |
| TR0180B | 196 | 38 | 74 | 5.5 | 6 | 12 | 29 | 30 | 182 |
| TR0181B | 196 | 38 | 74 | 5.5 | 6 | 12 | 29 | 35 | 182 |
| TR01123B | 50 | 90 | 110 | / | / | / | / | 18 | / |
| TR0198-1B | 94 | 53 | 92 | / | / | / | / | 20 | 73 |
| TR0199B | 111 | 79.5 | 99 | / | / | / | / | 30 | 90 |
| TR01103B | 184 | 65 | 78 | / | / | / | / | 40 | 112 |
