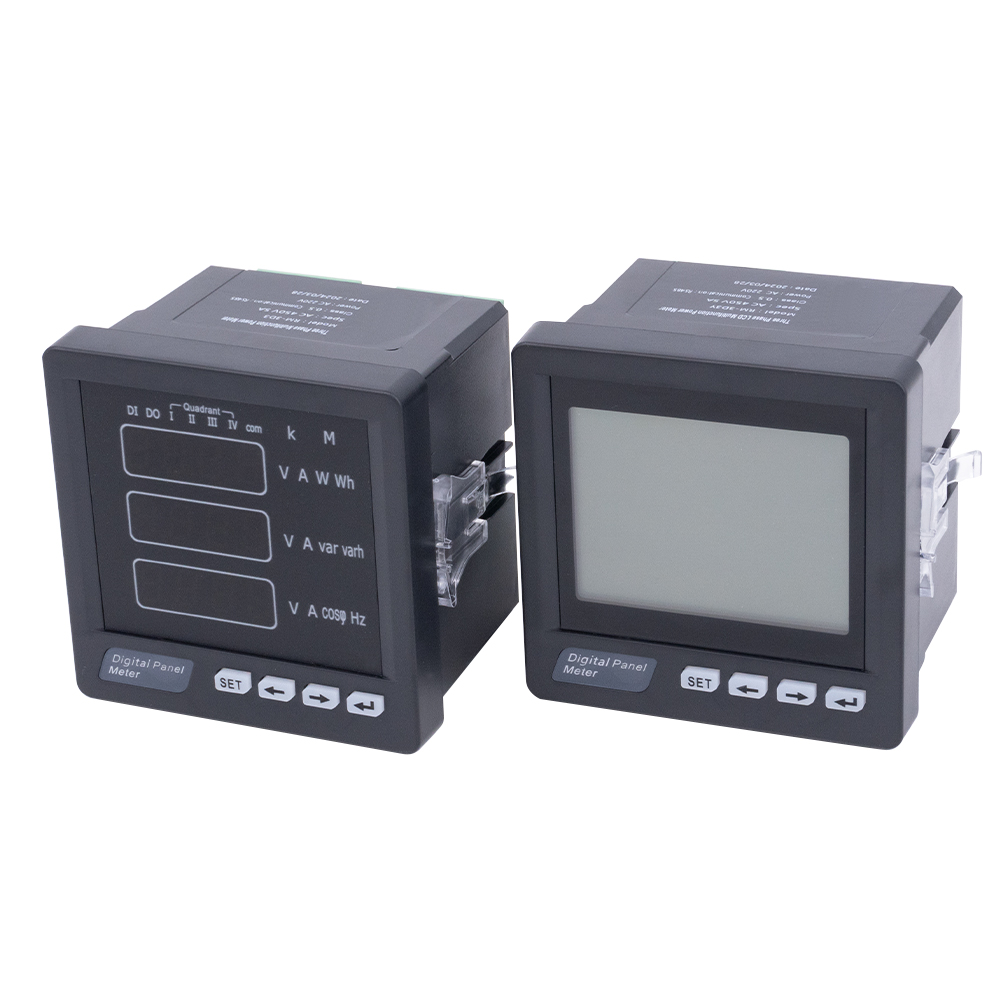

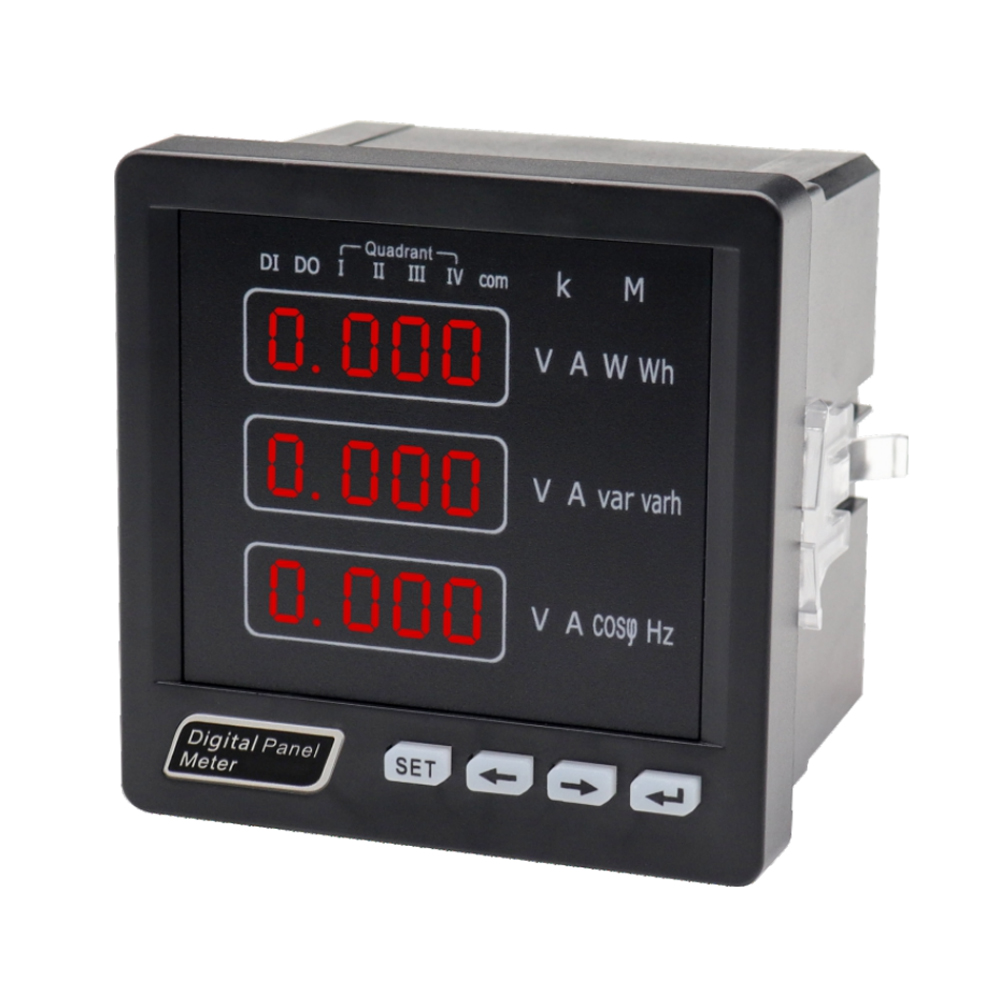

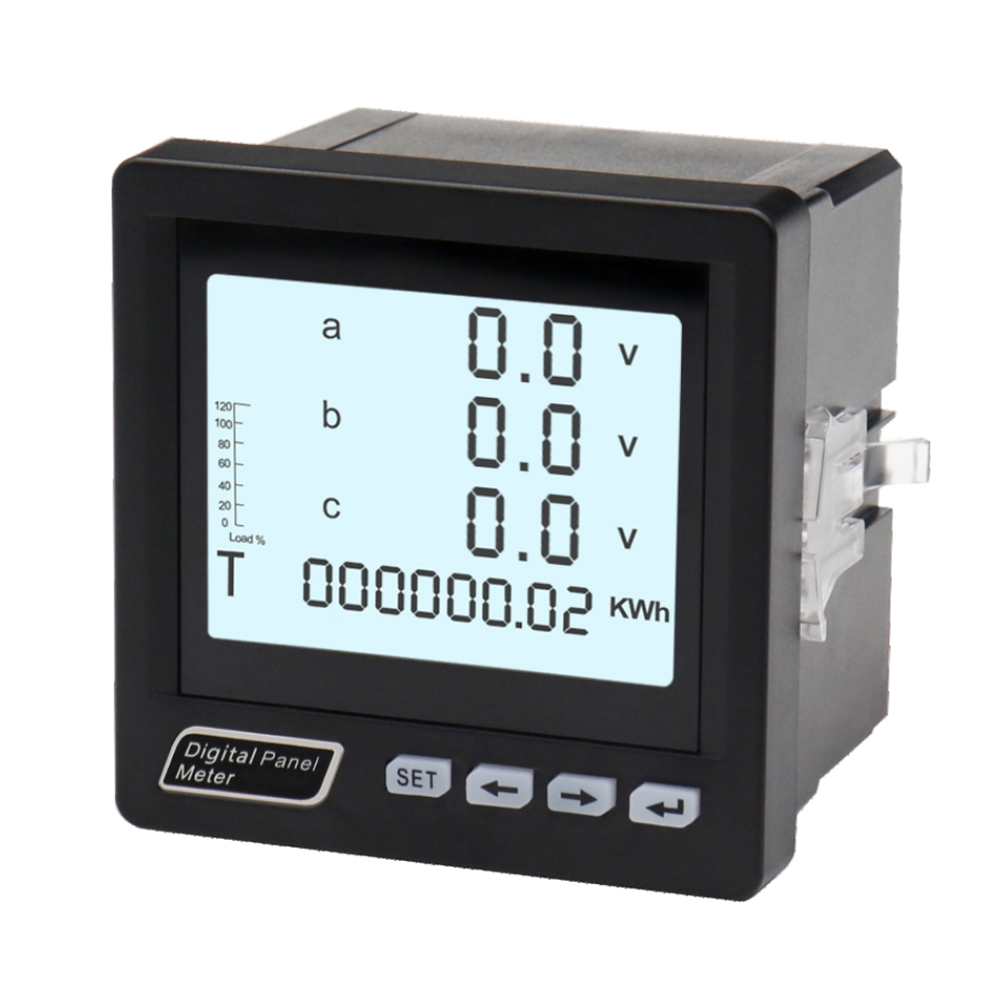

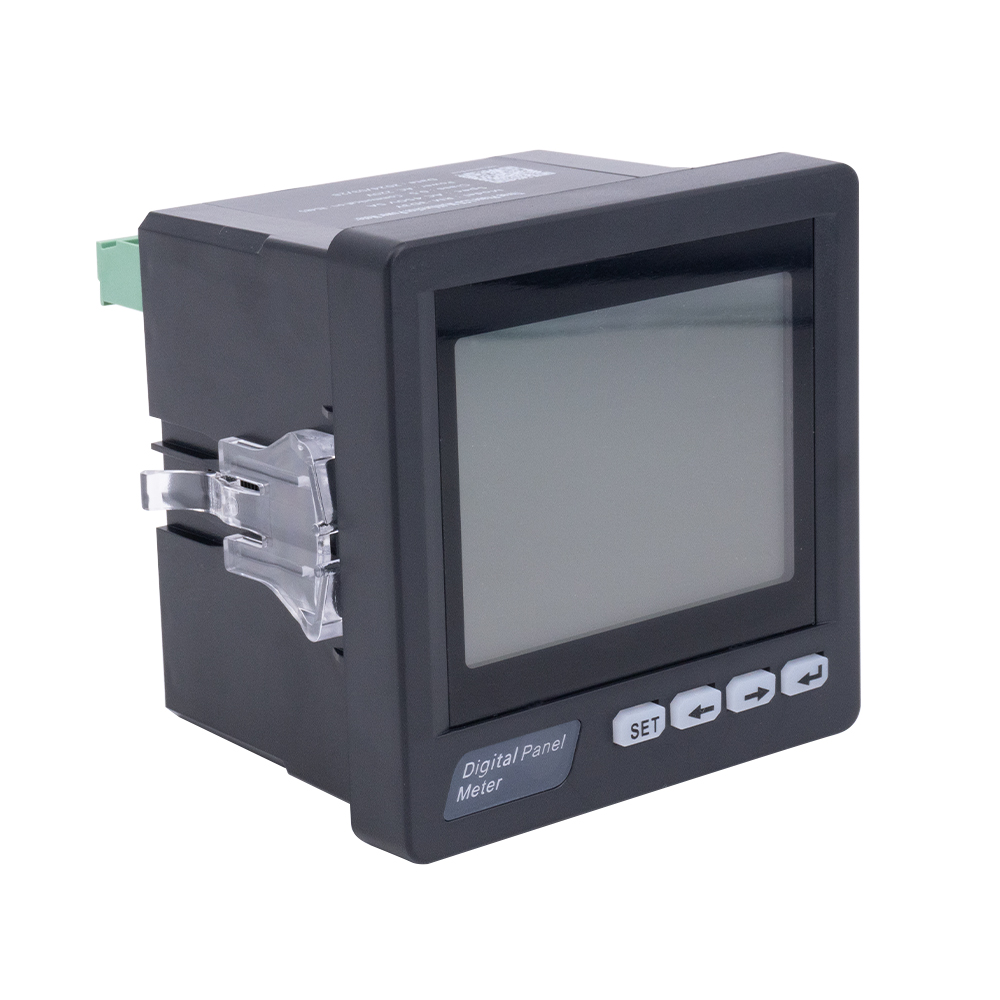

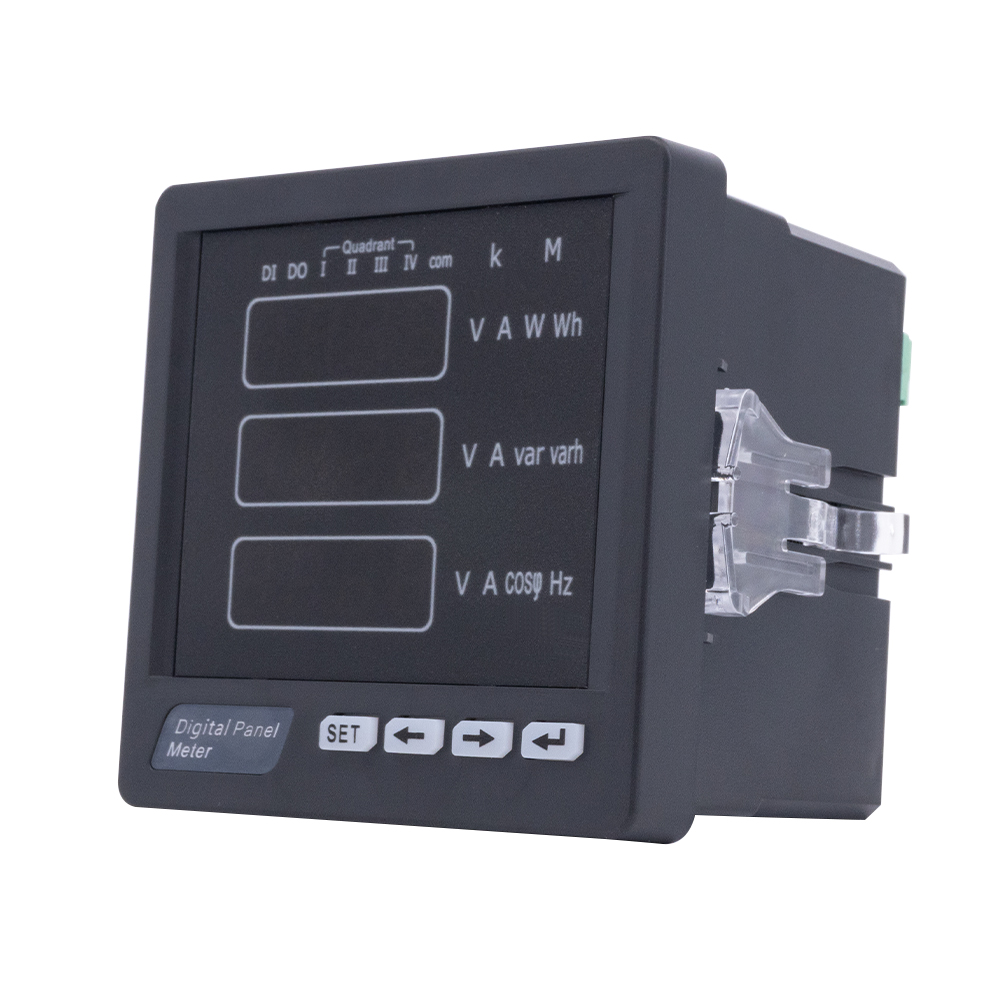

Medidor de voltaje de corriente multímetro digital trifásico serie TS

Un multímetro digital (DMM) es un instrumento de medición electrónico versátil que se utiliza para medir diversos parámetros eléctricos como voltaje, corriente, resistencia, capacitancia, frecuencia y continuidad. Combina varias funciones de medición en una sola unidad compacta, lo que la convierte en una herramienta esencial para electricistas, ingenieros y técnicos de mantenimiento. A diferencia de los multímetros analógicos, los multímetros digitales muestran las lecturas en una pantalla LCD, lo que garantiza una mayor precisión, una respuesta más rápida y una interpretación más sencilla de los datos.

El principio de funcionamiento de un multímetro digital se basa en un convertidor analógico a digital (ADC) que transforma la señal de entrada analógica en una salida digital, lo que permite una visualización numérica precisa del valor medido. Algunos DMM avanzados están equipados con capacidad de medición True RMS (Root Mean Square), lo que permite lecturas precisas incluso para formas de onda no sinusoidales. Los multímetros modernos también cuentan con funciones de rango automático, lo que elimina la necesidad de seleccionar el rango manualmente y reduce la posibilidad de errores de medición.

Los multímetros digitales se utilizan ampliamente en múltiples industrias. En el mantenimiento eléctrico y electrónico, ayudan a diagnosticar fallas, verificar la continuidad del circuito y medir los voltajes de la batería o de la fuente de alimentación. En la automatización industrial, los DMM se emplean para probar equipos y calibrar sistemas. En los laboratorios de investigación, ayudan en el diseño de circuitos, la evaluación de componentes y la medición de precisión. Los modelos portátiles son ideales para servicio de campo, mientras que los modelos de mesa se utilizan para pruebas de laboratorio de alta precisión.

Muchos DMM ahora incluyen funciones adicionales como retención de datos, registro mínimo/máximo, medición de temperatura, pantallas retroiluminadas e interfaces USB para registro y análisis de datos. Su durabilidad, confiabilidad y versatilidad hacen que los multímetros digitales sean indispensables en las aplicaciones eléctricas y electrónicas modernas. Ya sea para uso doméstico simple o diagnóstico industrial profesional, el multímetro digital sigue siendo una herramienta fundamental para una medición precisa y un funcionamiento seguro en todos los sistemas eléctricos.

Características de rendimiento

1. Proporciona múltiples nodos de control de bucle, se puede utilizar para alarma y control de disparo.

2. Soporte para control de incendios, corte remoto del circuito de falla.

3. Instalación conveniente, el cableado es simple

4. Para ser completado por SCADA, PLC en una variedad de redes de software de comunicaciones

Índice técnico

Precisión de la medición

1. Voltaje: nivel 0,5

2. Current: Nivel 0.5

3. Potencia activa: nivel 0,5

4. Potencia reactiva: nivel 0,5

5. Factor de potencia: nivel 0,5

6. Frecuencia: ±0,02 HZ

7. Energía Eléctrica Activa: clase 0,5s o clase 0,2s

8. Energía Reactiva: Clase 1 o Clase 2

Entrada de señal

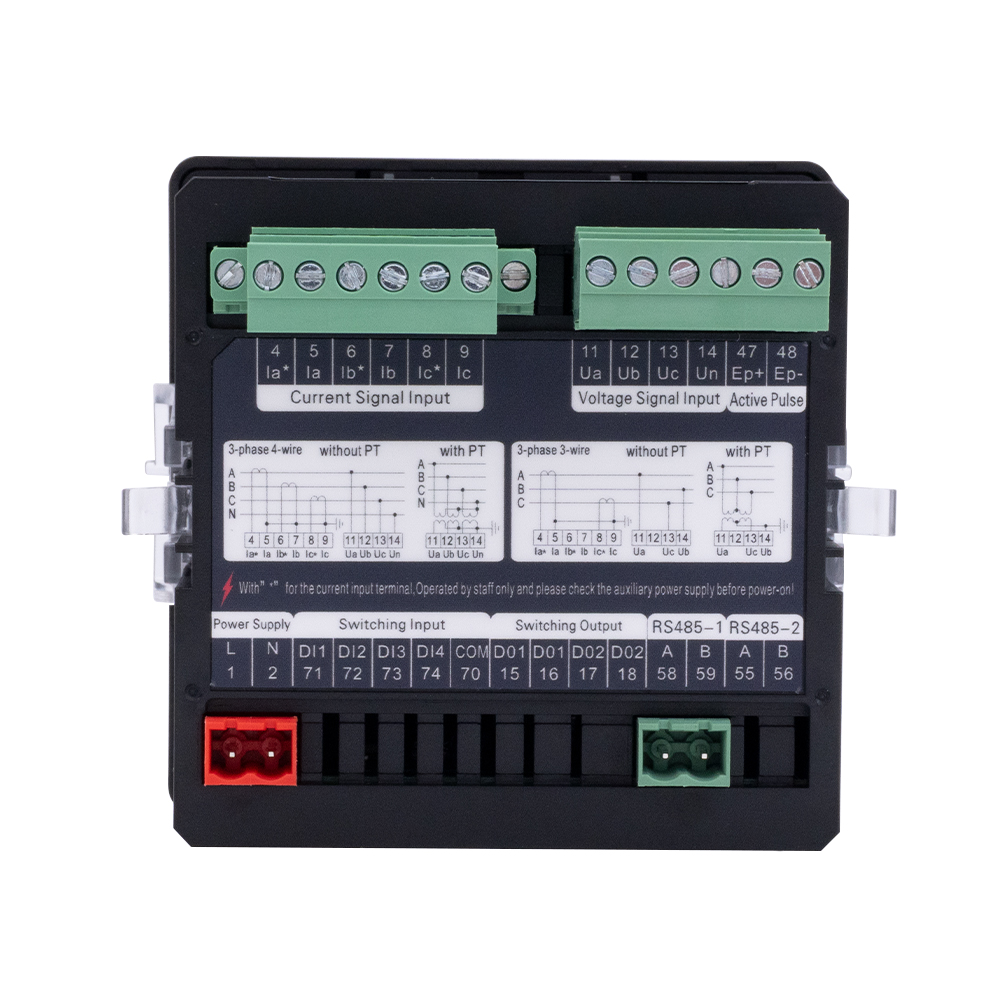

1. Modo de conexión: trifásico de cuatro cables.

2. Tensión nominal: CA 0-600 V.

3. Corriente nominal: AC1A,AC5A

4. Voltaje de sobrecarga: 1,2 veces (continuación),

5. 2 veces/segundo (instantáneo)

6. tensión:<1VA/fase; Corriente: <0,4 VA/faseImpedancia:>300 KΩ, corriente: <20 mΩ Frecuencia: 45 ~ 65 Hz

Fuente de alimentación auxiliar

1. Rango de trabajo CA 220 V

2. Consumo de energía: <4VA

Módulo de funciones

1. Interfaz de comunicación: comunicación RS-485 de 1 vía, protocolo Modbus-RTU

2. Velocidad en baudios: 1200 ~ 9600 bps, el valor predeterminado es 2400 bps  Entrada del interruptor: 4 vías

3. Salida del interruptor: 4 vías (capacidad: CA 250 V 5 A. CC 30 V 15 A).

4. Salida de transmisión: 3 vías (salida analógica: 0/4~20mA o 0~5/10V)

5. Salida de impulsos de energía eléctrica: 2 vías

6. Constante: 8000imp/KWh(Kvarh)


Tenga en cuenta que lo anterior es nuestra función normal; contáctenos para personalizar productos especiales.
